手动式轮胎拆装作业工装结构设计

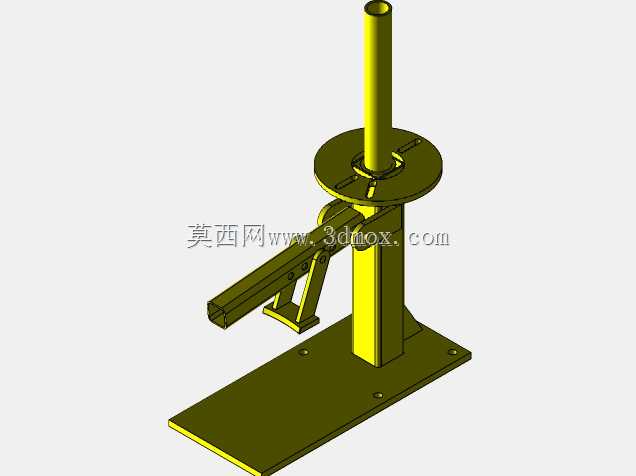

在汽修门店、流动补胎作业点、农用机械维保站点这类缺乏大型气动拆胎设备的场景里，手动轮胎更换工装是适配小规格乘用车辆、小型农机轮胎拆装需求的核心作业工具，无需外接动力源，依靠纯机械结构完成轮胎与轮辋的分离、压合动作，能有效降低维保作业的人力消耗，避免徒手撬装轮胎时对轮辋表面、轮胎胎唇造成的不可逆损伤。整套工装采用立式受力布局，底部为带安装孔的矩形平板底座，作业时可通过膨胀螺栓固定在硬化水泥地面，或是搭配配重块实现临时场地的稳定放置，底座的安装孔位间距适配常规汽修工位的预埋螺栓规格，不需要额外定制安装基座，能快速完成工位部署。底座上方垂直固定方形承力立柱，作为整套工装的核心受力支撑件，立柱顶端设置圆柱形定位轴，作业时可将待拆装的轮胎轮辋中心孔套入定位轴，实现轮辋的径向定位，避免拆装过程中轮辋偏移导致的受力不均；定位轴下方配套圆形托盘，托盘上开设多组径向调节槽，可适配不同孔距的轮辋固定需求，通过快拆销钉即可完成轮辋的轴向压紧固定，不需要额外准备多套适配夹具，单套工装就能覆盖12寸到16寸常见小规格轮辋的拆装作业。从立柱中部延伸出的杠杆式压胎臂是整套工装的核心执行部件，压胎臂采用槽型截面的型钢焊接成型，在保证结构抗弯强度的同时尽可能降低自身重量，操作人员无需施加过大的下压力，就能通过杠杆放大效应将人力转化为压胎所需的下压力，压胎臂的端头设置圆弧型压头，压头工作面贴合轮胎胎侧的弧度，施压时能均匀将力传递到胎唇位置，避免局部应力集中刮伤胎侧橡胶。压胎臂与立柱的连接位置设置多档高度调节孔位，可根据不同轮胎的扁平比、胎侧高度调整压臂的初始作业高度，减少空行程距离，提升单次压胎动作的作业效率；连接转轴处配置自润滑铜套，长期反复作业也不会出现转轴卡滞、磨损旷量过大的问题，降低日常维护的频次。设计这套结构时，优先考虑了无动力场景下的操作便利性，所有受力部件的焊缝都采用连续角焊缝处理，对应力集中的连接筋位置做了圆弧过渡处理，避免长期交变受力下出现焊缝开裂、结构变形的问题；压胎臂的操作手柄位置做了滚花防滑处理，操作人员戴沾有油污的劳保手套操作时也不会出现打滑脱手的情况。整套工装的垂直高度控制在成人胸部作业区间，操作人员作业时不需要过度弯腰或是抬手，长时间连续作业也不容易产生肢体疲劳；底座的外延尺寸经过配重核算，即使在不打固定螺栓的临时作业场景，压胎臂施加最大下压力时整套工装也不会出现侧翻、翘边的情况，作业稳定性有充足保障。不同于大型气动拆胎机需要占用固定工位、接入压缩空气管路才能作业，这套手动工装的整体结构紧凑，重量控制在单人可短距离搬运的区间，除了固定门店使用外，还能搭载在流动补胎车辆上，满足道路救援、上门补胎的户外作业需求。结构上没有复杂的液压、气动元件，日常使用时仅需要定期给转轴位置加注润滑脂，没有易损的密封件、电气元件，长期使用的维护成本极低，非常适合小规模维保站点、个人维修从业者的日常轮胎拆装作业使用。压胎臂的压头位置预留了拓展安装位，可根据作业需求更换不同弧度的压头，适配橡胶硬度更高的农用机械轮胎、加厚胎侧的载重小车轮胎，拓展工装的适用作业范围。
