双排滚子链外链节传动结构设计

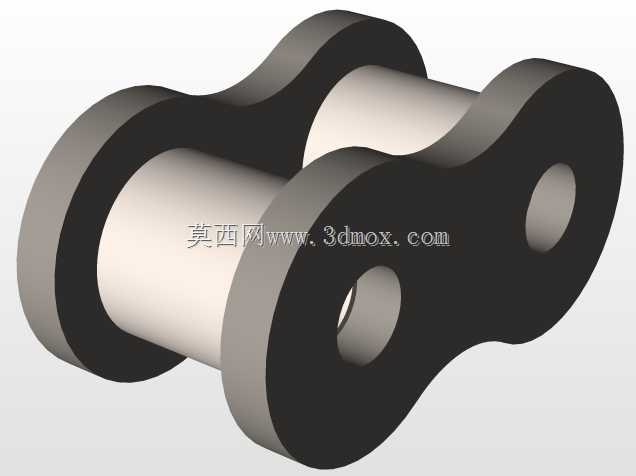

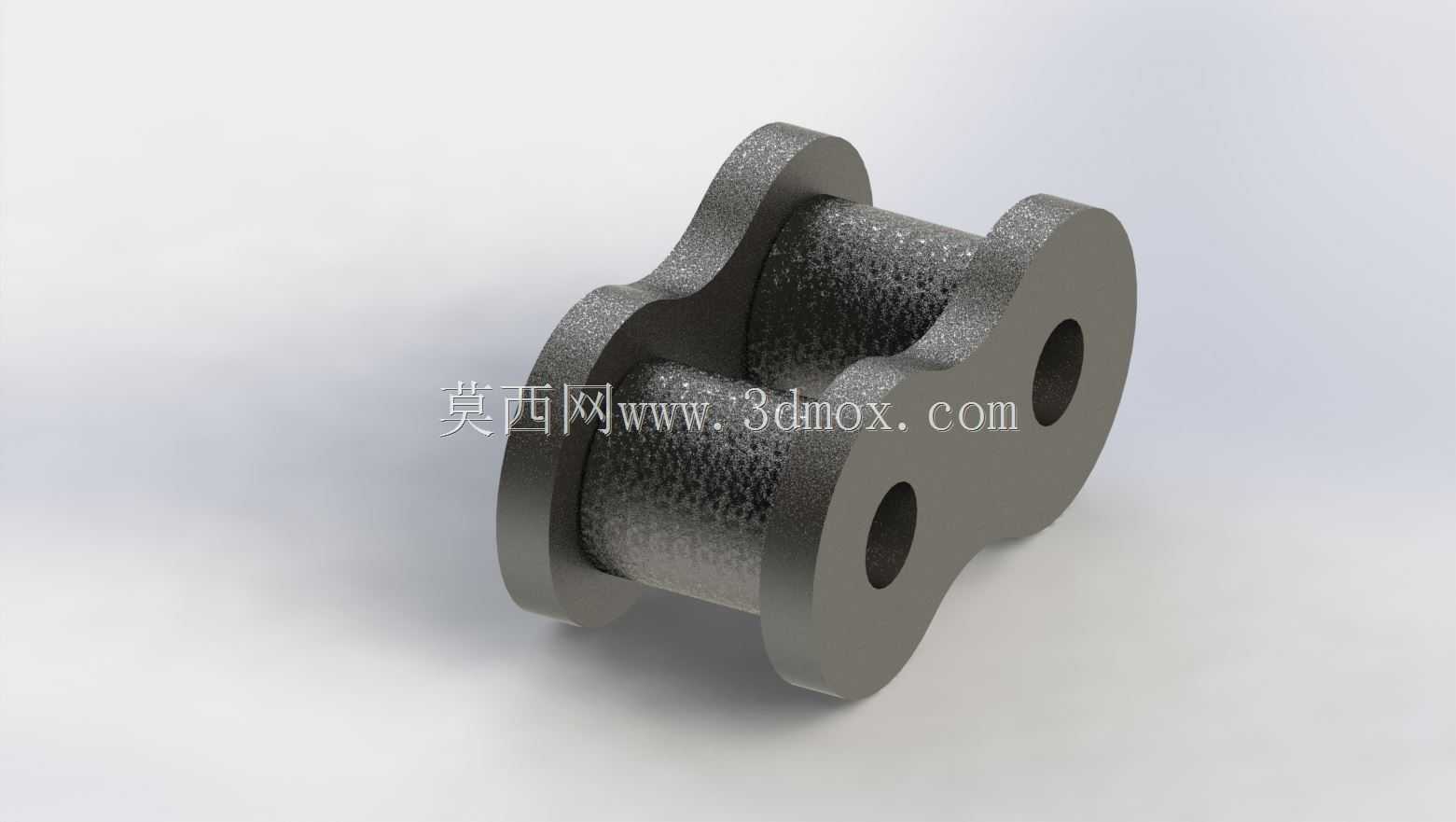

　　在各类工业传动场景中，链传动凭借传动比精准、重载适应性强、环境耐受度高的特点，被广泛应用在输送线、农机、工程机械、机床传动副等工况中，其中双排滚子链的外链节是组成整条传动链的核心受力单元，直接决定链条的抗拉极限、运行稳定性与疲劳寿命。从结构设计逻辑来看，这个外链节采用对称式双销轴孔布局，两片外链板采用8字形仿形轮廓，并非随意做的减重造型——上下两端的圆弧过渡是为了规避链节弯折时与相邻内链板发生运动干涉，同时在板件中部收窄的结构，能在保证销轴安装孔位周边结构强度的前提下，尽可能降低链节自身的转动惯量，让链条在高速运行时的多边形效应冲击得到一定缓解，避免链板在反复弯折的交变载荷下出现应力集中断裂。

　　外链板的两个销轴孔采用同轴度严格管控的通孔设计，装配时与销轴采用过盈配合压装，压装后销轴与外链板之间无相对转动，所有相对转动都发生在内链节套筒与销轴的配合面之间，这样的设计能把磨损集中在可通过润滑改善的摩擦副上，避免外链板孔位磨损失效后整体链节报废。从安装边界来看，这类链节的板厚、孔中心距、销轴伸出量都严格匹配对应规格双排链条的尺寸公差，装配时需要保证两片外链板平行度误差控制在允许范围内，否则会出现链条运行时侧向偏磨、卡滞，甚至在链轮啮合时出现跳齿、脱链的故障。实际应用中，这类外链节组成的双排链条相比单排链条，在相同节距下能承载接近翻倍的传动载荷，同时不需要大幅增加链轮的齿宽尺寸，非常适合安装空间受限但需要大扭矩传递的设备场景，

　　比如重型输送机的头部驱动、工程机械的动力传输单元、农机的行走传动系统。在建模过程中，需要重点关注链板轮廓的过渡圆角处理，所有尖角位置都要做圆弧倒钝，这不仅是热处理工艺的要求——避免淬火时尖角位置出现应力裂纹，更是实际运行中降低应力集中系数的关键设计，很多链条早期断裂失效，都源于链板轮廓的圆角处理不到位，在交变载荷下从尖角位置萌生疲劳裂纹。另外链板与销轴配合的孔位端面，需要设计微小的沉头倒角，一方面是压装销轴时起到导向作用，避免压装过程中刮伤销轴表面影响配合精度，另一方面也能去除孔位的冲压毛刺，防止装配后毛刺脱落进入链条摩擦副造成异常磨损。在和链轮啮合的过程中，外链节的外侧轮廓不会和链轮齿槽发生接触，

　　所有啮合力都通过连接在销轴上的滚子传递，因此外链板的外形设计不需要匹配齿槽轮廓，只需要保证在链条绕上链轮做弯折运动时，相邻链节的板件之间留有足够的运动间隙，这个间隙的取值需要结合链条的最小弯折半径来计算，间隙过小会导致链条无法顺畅绕入对应齿数的链轮，间隙过大则会造成链条运行时横向窜动量超标，加剧传动过程中的振动和噪音。在输送线场景中使用这类链节组成的链条时，还可以在外链板上额外安装附件板，用来固定输送工装、刮板等结构，这就要求外链板的平面度达到相应精度，避免附件安装后出现倾斜，导致输送过程中出现卡滞。从材料选型的匹配性来看，这类外链节通常采用中碳合金钢冲压成型后做调质处理，表面再进行喷丸强化提升疲劳强度，建模时的结构尺寸需要预留足够的热处理变形余量，尤其是两个销轴孔的位置精度，需要考虑热处理后的变形量，预留后续精加工的余量，保证压装销轴后的同轴度符合装配要求。很多设计人员在做链条建模时容易忽略链节之间的运动间隙，直接按照理论零间隙装配，后续做运动仿真时会出现运动干涉报错，无法真实模拟链条绕链轮运行的实际状态，因此在设计这个外链节的三维模型时，已经按照实际工程公差预留了相邻链节的转动间隙，能直接导入装配体完成整条链条的虚拟装配与运动仿真，验证不同链轮齿数下的链条包角、运动轨迹是否符合设计要求，提前排查传动系统的干涉风险。
