自动化设备用多触点限位检测组件

　　在非标自动化产线的工位布局里，这类多触点限位组件常被布置在滑台行程端点、夹具开合极限位置、顶升机构上下止点，替代传统单触点行程开关实现多位置信号的同步采集，不用在同一安装面堆叠多个独立开关，能大幅压缩检测单元的安装空间。从实际使用场景看，它适配的工况大多是需要分段触发信号的场合，比如滑台快进转工进的位置预警、到位停止的硬限位触发、超程保护的冗余信号输出，一组组件就能输出三路独立的通断信号，省去了多个开关单独布线、逐个校准位置的调试工作量。

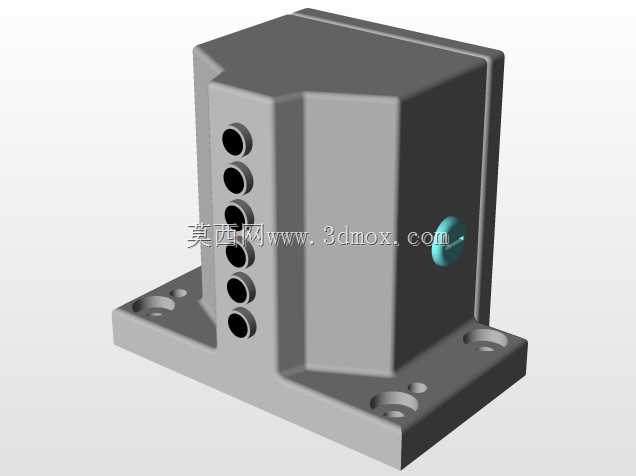

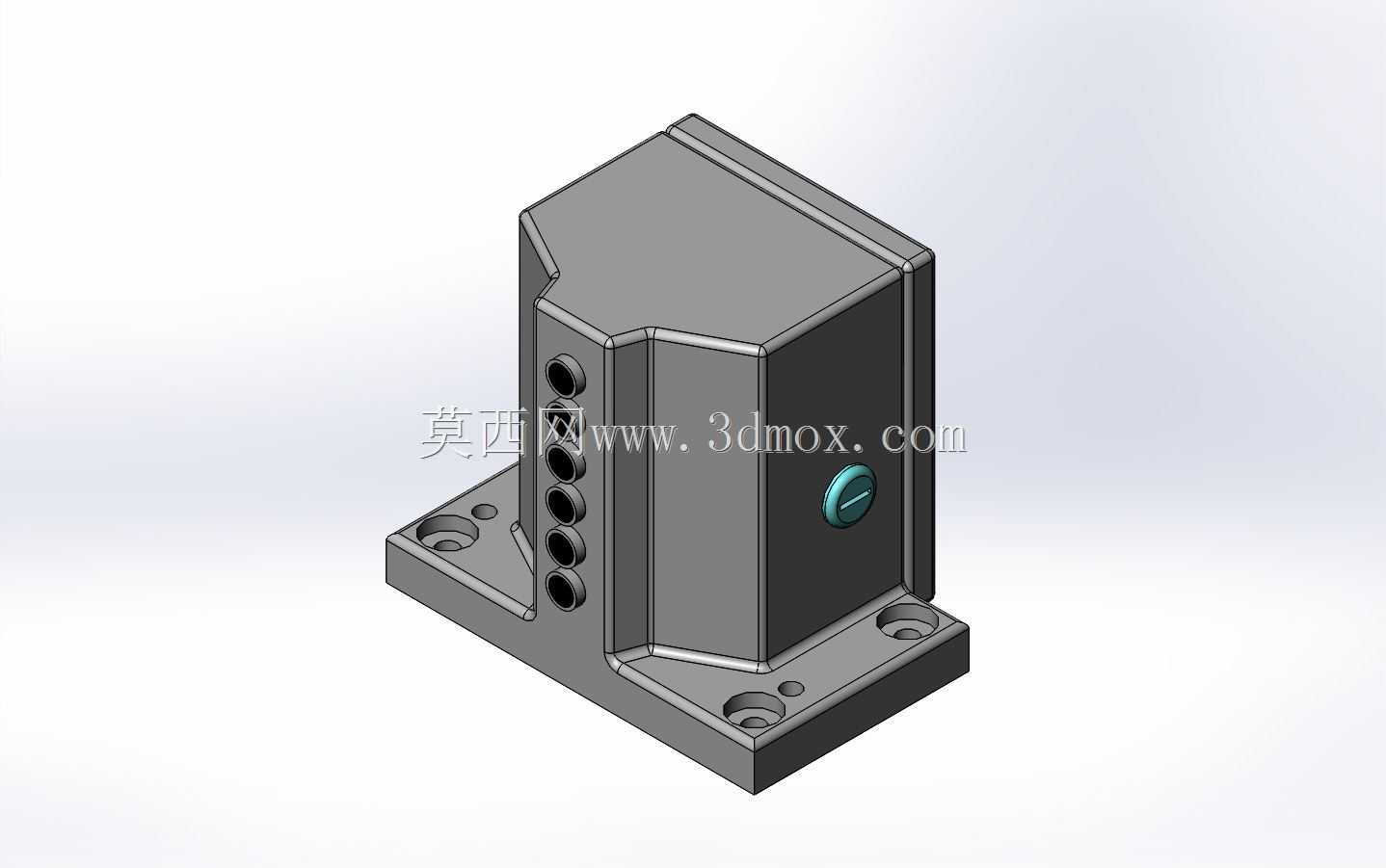

　　设计上采用了一体化压铸壳体加侧边安装法兰的结构，底部法兰做了沉头安装孔，安装时螺栓头完全沉入孔内不会突出安装面，保证组件和安装基板完全贴合，不会因为设备运行的振动出现安装偏移。壳体侧面垂直排布的多组触点触发孔，对应内部独立的微动触发单元，每个触发单元的动作行程做了差异化校准，当外部撞块沿着垂直于触点的方向压合时，会按照预设的位置顺序依次触发不同触点，输出对应的位置信号，不会出现信号同步触发的逻辑错误。前端的一字调节旋钮是用来微调内部触发机构的预压行程，现场调试时不用拆开壳体，直接用一字螺丝刀旋转就能调整每个触点的触发阈值，适配不同撞块的压合行程，避免因为撞块磨损、安装公差导致的触发位置偏差。

　　安装边界方面，底部法兰的两个安装孔中心距按照常规工业安装标准做了适配，能直接固定在标准铝型材的T型槽面上，也可以通过转接板固定在钢板安装面上，整体外轮廓没有突出的棱角，侧边的走线槽预留位置能让线缆沿着壳体侧面排布，不会被运动部件剐蹭。壳体的密封结构做了台阶式止口设计，能阻挡车间内的切削液飞溅、粉尘侵入，适配机加工车间、装配产线的多尘多油污工况，不用额外加装防护外罩。

　　从结构设计的细节看，内部的触发机构采用了杠杆式传动结构，外部撞块的压合行程通过杠杆放大后传递到微动开关的触头上，既保证了触发的灵敏度，又能避免撞块直接冲击微动开关导致的元件损坏，延长组件的使用寿命。每个触点回路都做了独立的绝缘隔离，不同回路之间不会出现信号串扰，适配PLC的直流数字量输入模块，输出的通断信号可以直接接入控制系统，不用额外加装信号转换模块。

　　实际选型时需要注意，这类多限位组件的触发方向是垂直于触点排布面的，安装时要保证撞块的运动方向和触点压合方向完全同轴，偏角不能超过3度，否则会出现触点受力不均、个别触点触发失效的问题。另外安装面的平面度要控制在0.1mm以内，避免壳体安装后出现形变，导致内部触发机构卡滞。在长行程滑台的应用中，通常会在滑台的两个行程端点各安装一组，一组负责原点位置检测和慢进信号触发，另一组负责到位停止和超程保护，相比安装三个独立的行程开关，整体安装空间能减少60%以上，布线工作量也能减少一半，调试时只需要校准一次组件的安装位置，就能完成三个位置点的信号调试，大幅缩短设备的装配调试周期。

　　壳体的材质采用了增强尼龙加玻纤的材质，相比金属壳体重量更轻，同时具备足够的结构强度，安装时的锁紧力矩可以达到1.2N·m，不会因为螺栓锁紧导致壳体开裂。触点的接触件采用了银合金材质，具备良好的导电性和抗电弧烧蚀能力，在频繁通断的工况下，触点的使用寿命能达到百万次级别，满足自动化设备长期连续运行的需求。
