车辆用长折页式承重铰链结构设计

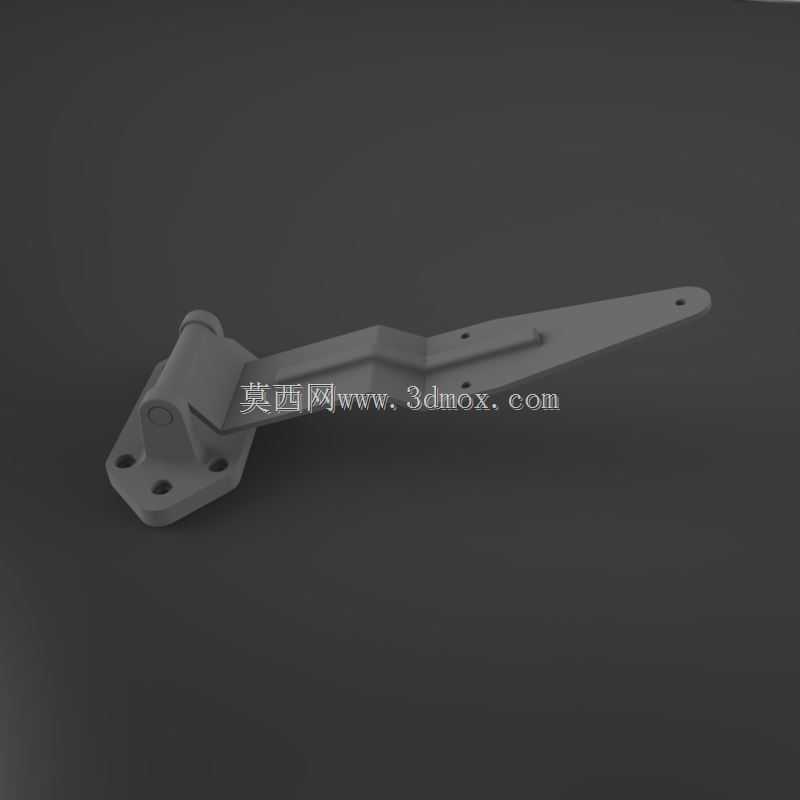

　　这款铰链的结构设计完全围绕车辆侧开式舱门、工具箱盖板、外挂设备检修门的实际使用工况展开，不同于普通民用家具的薄型合页，整体采用带加强筋的折角长页片设计，固定端采用带四个安装孔的方形凸台基座，铰接转轴部位做了加厚轴套结构，避免长期开合振动带来的轴孔磨损松旷。从安装边界来看，固定基座的四个安装孔呈矩形分布，孔位间距适配车辆舱体常用的2mm-4mm厚度钢板型材安装面，安装时不需要额外在舱体上焊接复杂的转接支架，直接通过螺栓贯穿固定即可，基座底部与安装面贴合的位置做了0.5mm的浅沉台设计，能够抵消钣金安装面的平面度误差，保证固定后基座不会出现翘曲应力。活动页片采用折线型设计，而非平直页片，这种结构的核心考量是避让舱门与舱体之间的密封胶条安装空间，当舱门关闭时，折角位置刚好能够跨过胶条的凸起高度，不会出现页片挤压胶条导致密封失效的问题，同时长页片上的两个安装孔沿页片长度方向分布，固定在舱门内侧的钣金翻边上，能够将舱门开合时的受力均匀分散到更长的钣金接触面上，避免单点受力导致舱门钣金撕裂。

　　从功能特性来看，这款铰链的转轴配合间隙控制在0.1mm-0.15mm之间，既保证开合过程无卡滞，又能避免车辆行驶过程中舱门因间隙过大产生振动异响，转轴两端做了翻边铆接结构，不需要额外的卡簧或者销钉固定，装配工序更简单，适合车辆量产线的快速装配需求。在实际应用场景中，这类铰链除了用于常规的车辆侧舱门，也可适配工程车辆的蓄电池舱盖、车载工具箱门、特种作业车辆的外挂设备防护门，能够承受15kg以内的舱门自重，在-40℃到80℃的环境温度区间内都能保持稳定的开合性能，不会因为低温导致转轴卡滞，也不会因为高温导致页片变形。

　　设计过程中首先校核了页片的受力变形量，当舱门处于完全打开的90度位置时，页片末端的最大变形量控制在0.2mm以内，不会因为长期承重出现页片下弯导致舱门关闭错位的问题，铰接部位的轴套采用与页片一体的冲压成型结构，相比额外镶嵌铜套的设计，减少了零件数量，同时通过轴与孔的表面硬化处理，保证开合10000次以上的磨损量不超过0.05mm，满足车辆全生命周期的使用要求。安装时需要注意，固定基座的安装面需要保证与舱门开合转轴的平行度误差不超过1mm，否则会出现开合过程中页片别劲的问题，活动页片与舱门的固定位置需要距离舱门边缘至少20mm，保证螺栓固定时有足够的钣金咬合强度，不需要额外在钣金背面增加加强垫板。不同于外露式的车辆铰链，这款铰链的所有安装孔都设计在页片的内侧，当舱门关闭后，固定螺栓完全被舱门和舱体的结构遮挡，既提升了外观的整洁度，也能避免雨水、灰尘直接堆积在螺栓位置导致的锈蚀问题，页片表面的平整结构没有多余的凸起，不会在人员通行时产生勾挂风险，适配车辆侧边通道的安全设计要求。
