三色圆柱型设备状态指示灯结构设计

　　在工业控制场景里，这类三色圆柱指示灯是设备人机交互环节最基础也最不可或缺的元件，不管是自动化产线的单工位设备、机床操作面板、配电柜体还是物流分拣线的工位节点，都能看到它的身影，核心作用是通过不同颜色的光信号，向现场操作人员、巡检人员快速传递设备当前的运行状态，不需要凑近查看屏幕或者读取参数，远隔数米就能通过颜色判断设备是处于正常运行、待料预警还是故障停机状态，大幅提升现场的响应效率，避免因状态反馈不及时导致的生产停滞或者安全隐患。

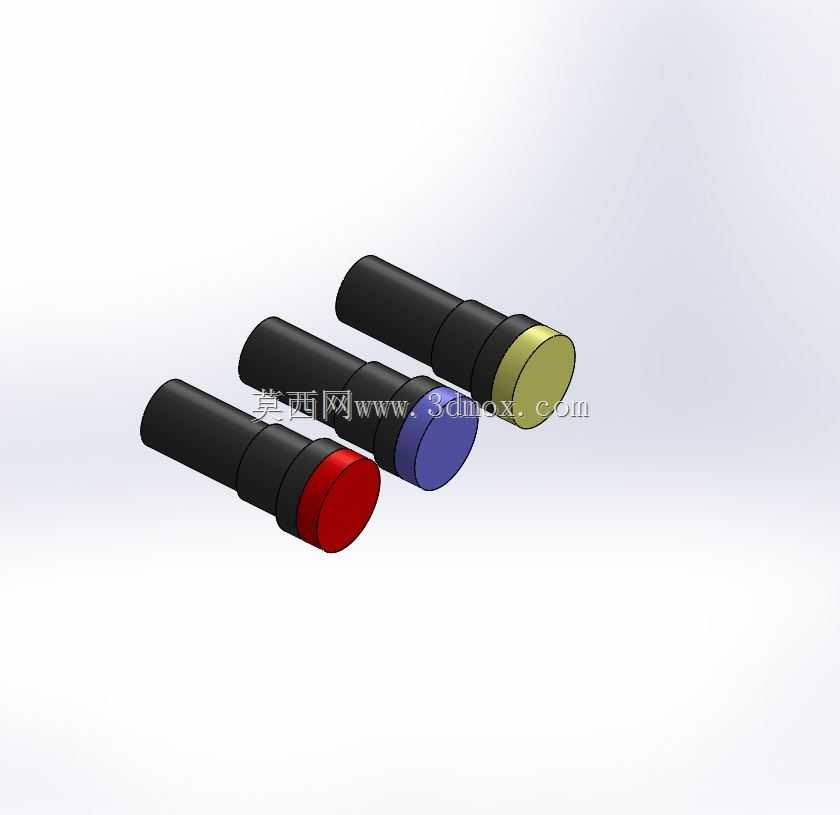

　　从结构设计来看，这款指示灯采用了统一的圆柱型主体结构，三个不同发光色的单元采用完全一致的外壳尺寸，这种模块化的设计思路首先是降低了开模成本，同规格的壳体可以适配红、蓝、黄三种不同的发光模组，生产时只需要更换前端的透光色片和内部的发光元件就能完成不同功能单元的组装，同时也给现场安装和后期维护提供了便利，单个单元损坏时可以直接替换同规格部件，不需要整体更换整套指示灯。主体外壳采用阶梯轴式的外形结构，靠近安装端的位置做了直径收窄的台阶，这个结构是为了适配面板安装时的固定螺母，安装时只需要在设备面板或者柜体上开出对应直径的安装孔，将指示灯从正面插入，背面用配套的锁紧螺母拧在收窄的螺纹段上就能完成固定，不需要额外的安装支架，适配16mm或者22mm的标准工业安装孔位，和市面上主流的按钮、急停开关安装尺寸兼容，在做面板布局的时候可以统一开孔规格，减少加工工序。

　　前端的发光面做了略微凸起的圆弧处理，一方面是扩大光线的散射角度，避免正对着才能看清灯光的问题，在指示灯侧面120度范围内都能清晰识别发光状态，适配车间里不同高度、不同角度的观察需求；另一方面凸起的结构也能避免日常操作中剐蹭磨损透光面，长期使用也不会因为表面磨花影响光线透出效果。外壳主体采用哑光黑色的工程塑料材质，这种材质首先是具备不错的绝缘性能，在电气柜上安装时可以避免和金属面板接触导致的漏电风险，同时哑光表面不会在车间灯光下产生反光晃眼的问题，也不容易沾染车间里的油污、灰尘，日常清洁只需要用干布擦拭即可。

　　在实际选型应用中，这类指示灯通常会根据设备的状态逻辑做颜色定义，比如红色对应故障、急停状态，黄色对应待机、预警状态，蓝色或者绿色对应正常运行状态，这款模型里包含的红、蓝、黄三色单元，可以根据实际的设备状态需求自由组合，既可以单颗单独使用做单一状态提示，也可以多颗拼接组装在同一个安装位上做多状态提示，部分场景下还可以搭配蜂鸣器单元，在灯光提示的同时增加声音报警，适配噪音较大的车间环境。设计时需要注意的安装边界是，指示灯背部的接线端需要预留至少30mm的接线空间，方便导线连接和后期检修，同时安装位置要避开设备的高温区域、强电磁干扰区域，避免长期高温导致外壳老化变形，或者强电磁干扰导致内部发光元件误触发。另外在做三维布局的时候，要注意指示灯的突出高度，这款产品从安装面板到前端发光面的突出长度控制在合理范围，不会因为突出过多导致操作人员走动时误碰，也不会因为突出过短被面板上的其他元件遮挡视线，相邻两个指示灯的安装间距建议保持在20mm以上，避免相邻灯光串色影响状态判断。

　　从建模细节来看，这款模型还原了实物的阶梯轴结构、前端透光面的弧度、外壳的分模线细节，不同颜色的透光件和黑色壳体做了独立的零件拆分，在做装配演示或者工程图导出的时候，可以清晰区分不同的部件结构，方便后续做安装干涉检查、面板开孔尺寸核对，不管是做电气柜的布局设计，还是做设备操作面板的人机交互设计，都可以直接调用这个模型完成整体装配，不需要重新绘制基础外形，能节省不少结构设计阶段的重复建模时间。
