螺旋型节能荧光灯三维结构设计

　　日常民用与商用照明场景里，螺旋型节能荧光灯至今仍在楼道、仓储辅助照明、老旧住宅照明回路中保有不小的保有量，做这款产品的三维结构设计时，首先要锚定的就是通用替换场景的安装适配性——毕竟绝大多数用户替换节能灯时，不会改动原有灯座，所以灯头部分必须严格匹配常用的E27螺口规格，螺牙的大径、小径、螺距都要符合国标灯头的尺寸公差要求，安装时的旋入深度控制在整灯长度的合理区间，避免旋入过深顶坏灯座内部触点，或是旋入过浅导致接触不良、通电闪断。

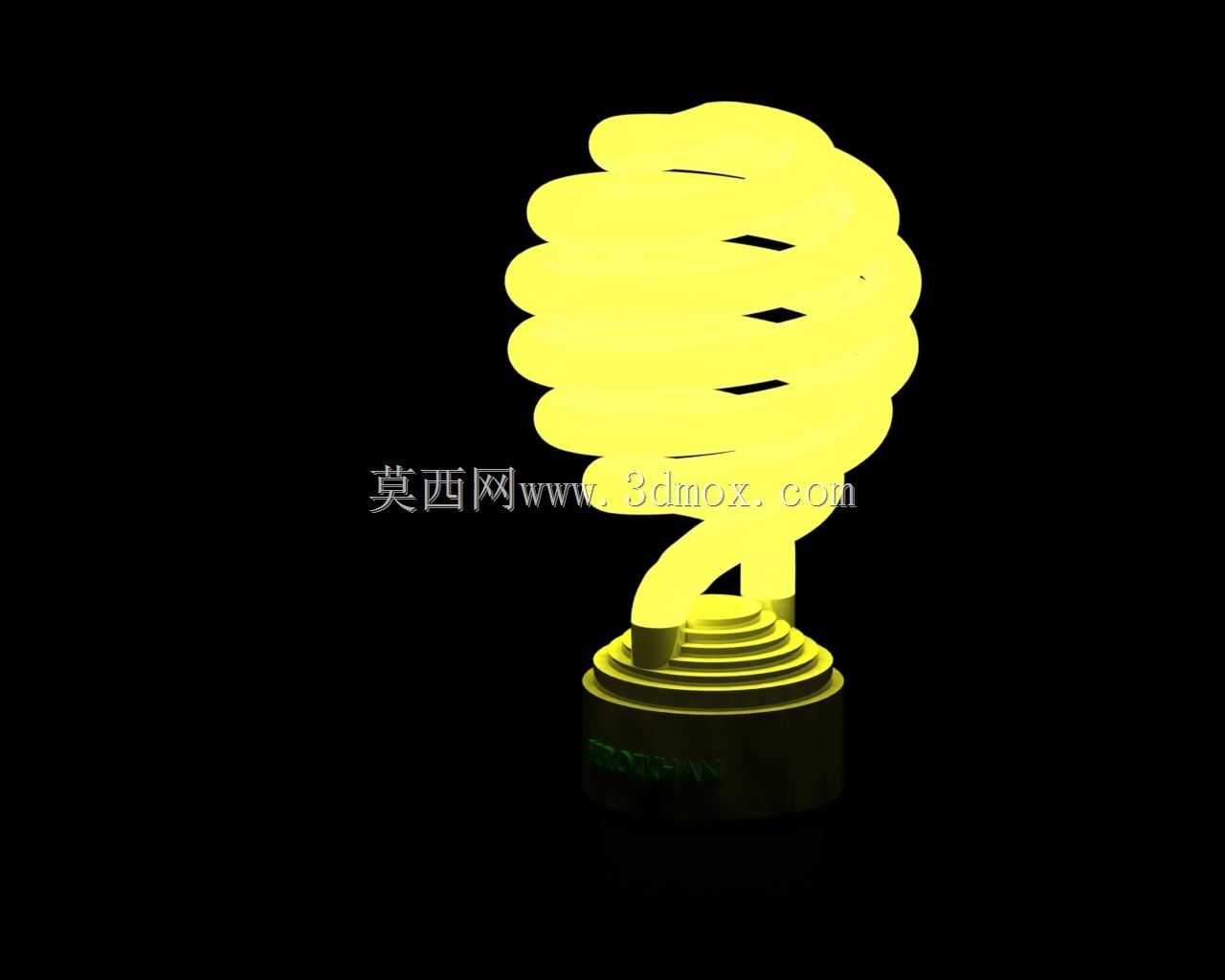

　　从功能实现逻辑来看，这款灯的核心发光部件是螺旋盘绕的荧光灯管，灯管采用螺旋弯折的结构而非传统直管或U型管，本质是在有限的整灯高度空间内，尽可能拉长荧光粉涂覆的灯管有效长度，在不增大灯具外廓尺寸的前提下提升发光效率，同时让灯管的发光面更均匀地向四周扩散，减少传统U型灯管存在的照明暗区。设计灯管螺旋段的曲率时，要兼顾玻璃管弯折的工艺可行性，曲率半径不能过小，否则玻璃弯折过程中容易出现管壁厚薄不均、甚至开裂漏汽的问题，同时螺旋的升角要控制合理，让相邻两圈灯管之间留出足够的散热间隙，避免工作时灯管热量堆积，加速荧光粉老化缩短整灯寿命。

　　灯头与灯管衔接的塑料基座部分，内部要容纳镇流器、启辉相关的电子元器件，所以基座的内腔尺寸要根据所选电子元器件的排布来确定，壁厚控制在满足阻燃、结构强度要求的最小值，减少不必要的材料占用。基座外壁要做防滑的竖向筋条，方便用户安装时徒手旋拧，不需要额外借助工具就能完成拆装，筋条的凸起高度不能过高，避免影响整灯在小尺寸灯罩内的装入适配。基座与灯管的衔接处要做密封结构，防止蚊虫、水汽顺着灯管和基座的装配缝隙进入内部，造成电子元器件短路、灯管管脚氧化的问题。

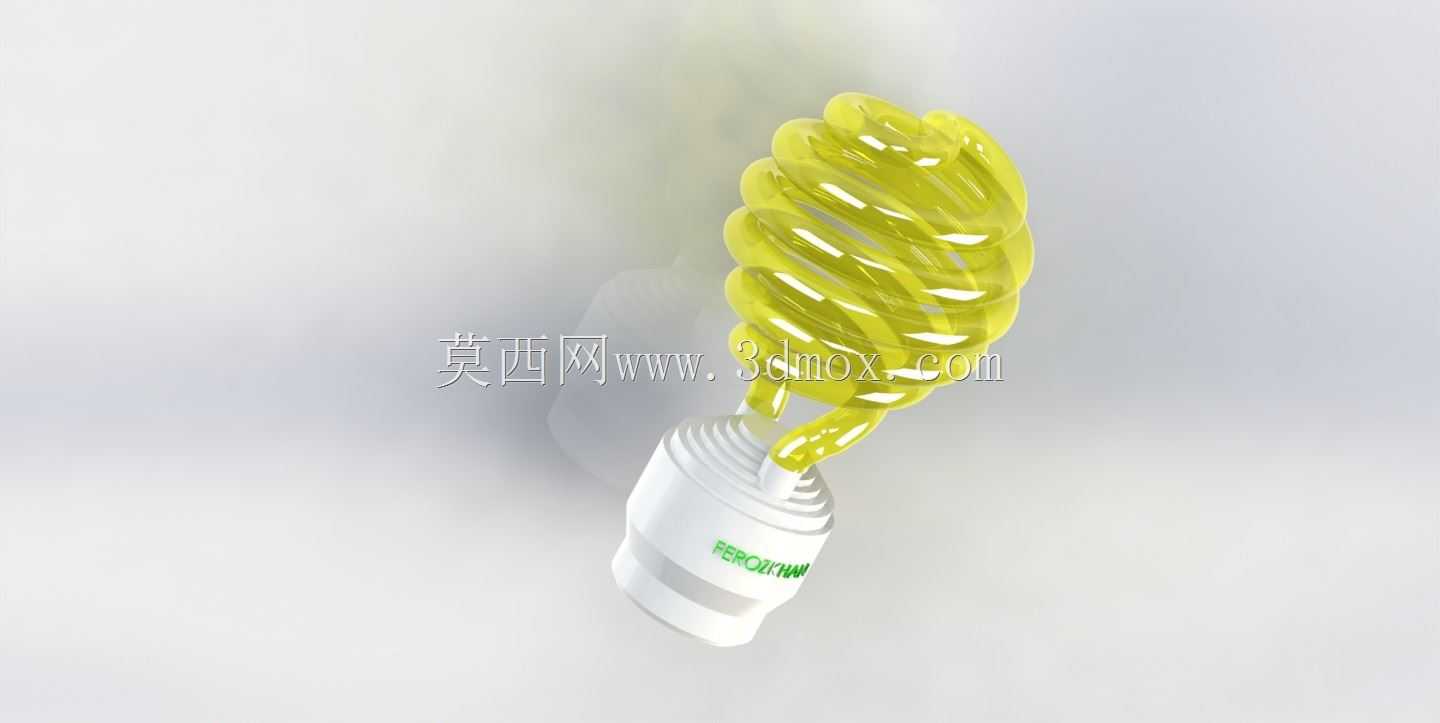

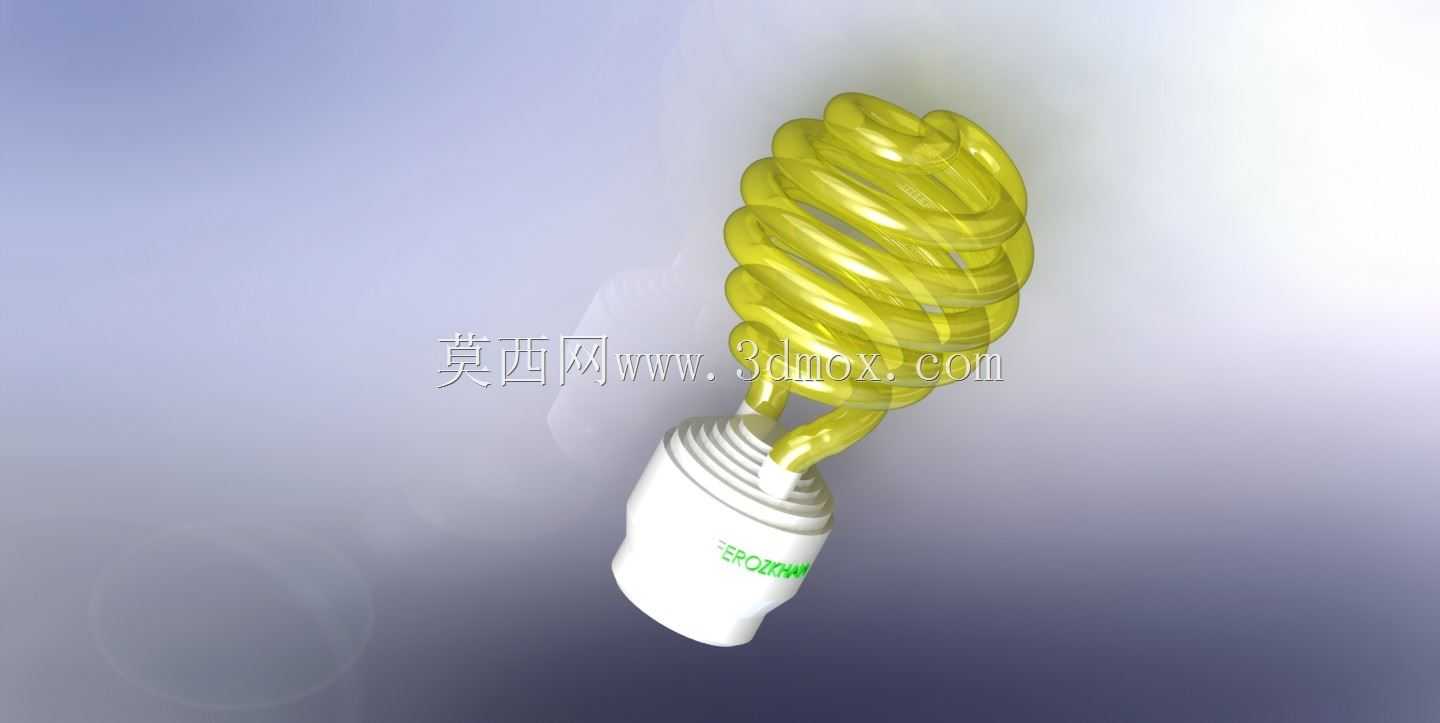

　　实际建模过程中，灯管部分的螺旋结构不能简单用等距螺旋线直接扫掠，要考虑灯管根部与基座衔接的过渡段，这段需要从螺旋形态平顺过渡到平直的管脚段，避免出现应力集中的硬折角，既不符合玻璃管的加工工艺，也容易在后续整灯装配、运输过程中出现灯管断裂的问题。灯头的金属螺口部分要做滚花细节，和塑料基座的结合处要设计倒扣结构，保证金属灯头和塑料基座连接牢固，不会在用户旋拧灯具的时候出现灯头跟转、内部接线被拧断的故障。

　　从安装边界来看，整灯的最大外廓直径要控制在常规家用灯罩的容纳尺寸以内，整灯的总长度也要适配常见的吸顶灯、壁灯的内部空间，避免出现装进去之后灯罩扣不上的问题。散热设计上，除了预留灯管之间的间隙，基座上可以根据电子元器件的发热位置，开设隐蔽的通风槽，槽口的方向要朝下，避免灰尘、水滴顺着通风槽落到内部电路板上，兼顾散热和防护等级的要求。

　　做这类民用照明产品的结构设计，不能只盯着外观造型好看，要从用户替换使用的全流程考虑：用户拿到手能不能直接装上原来的灯座，装上去之后会不会和原有灯罩干涉，日常使用的时候会不会因为结构设计的缺陷出现接触不良、过早损坏的问题，运输过程中灯管的受力位置能不能得到足够的结构支撑，这些细节都是三维建模过程中需要反复核对尺寸、调整结构的地方。比如灯管和基座的连接位置，要设计支撑结构托住螺旋灯管的根部，因为整灯运输过程中如果受到震动，灯管根部是应力最集中的位置，没有足够支撑的话很容易出现灯管断裂的情况，支撑结构的形状还要避开灯管的发光路径，不能在照明的时候投下明显的阴影，影响照明效果。
