手动台式管割切断工装结构设计

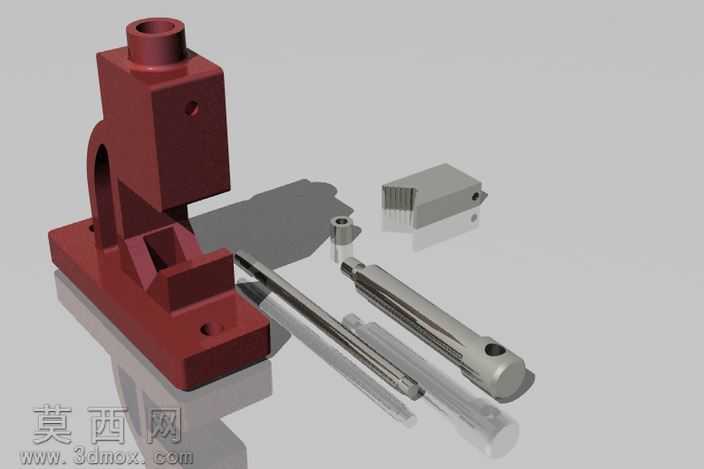

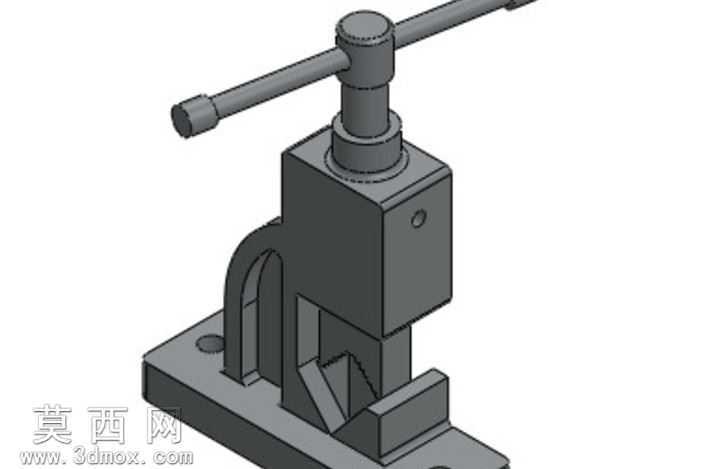

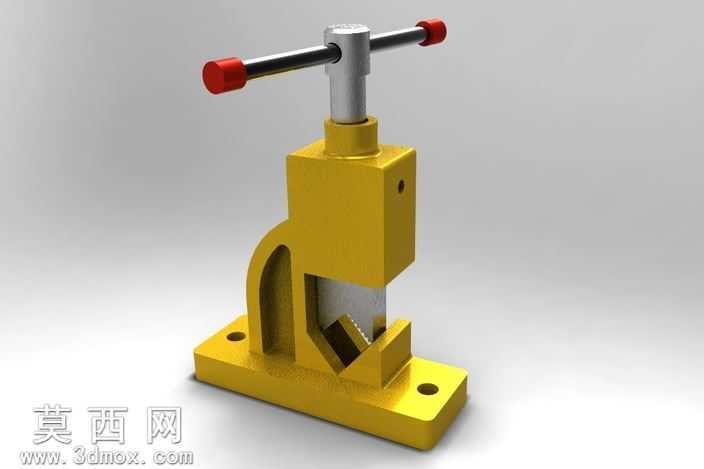

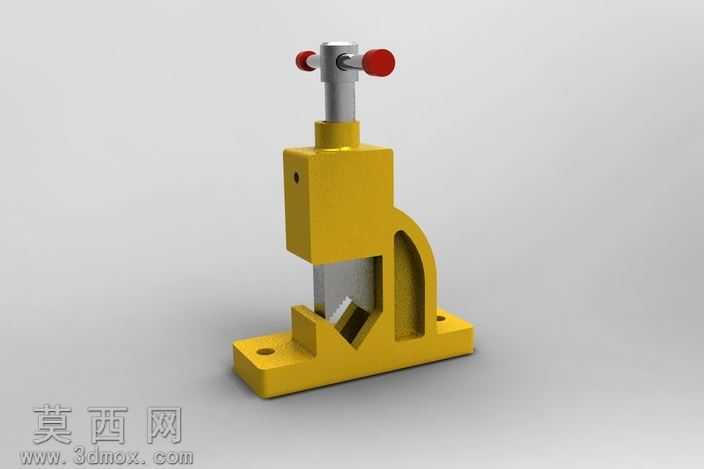

本作品为手动台式管材切断工装的三维装配设计，建模过程采用自底向上的装配思路，先逐一完成所有单个零件的参数化建模，再通过配合约束完成整体装配，完整还原了该手动管割工具的全部结构细节。建模阶段首先构建工装的底座部件，底座采用带安装孔的平板式结构，预留的两个通孔用于工装的台面固定，底座上方设置V型定位槽结构，用于承接待切割的圆管类工件，保证工件放置时的同轴定位精度，避免切割过程中工件发生偏移。底座上方集成立式支撑框架，框架采用带加强筋的箱型结构设计，既保证整体支撑强度，又为压杆传动结构预留安装空间，支撑框架侧面设置圆弧加强筋，分散手动施压时的结构应力，避免长期使用出现框架变形。核心的施压传动部分采用梯形螺杆传动结构，螺杆顶部安装横向长操作杆，操作杆为圆杆结构，两端做圆角处理，增大操作力臂的同时提升握持手感，螺杆与支撑框架顶部的螺纹孔配合，将手轮的旋转运动转化为压头的垂直直线运动。螺杆底部连接切割压头组件，压头与V型定位槽对应位置设置切割刃口安装位，刃口采用V型对称结构，施压时可均匀包裹管材外壁，通过手动旋压的下压力实现管材的整齐切断，压头与螺杆之间采用活动连接结构，保证压头下行过程中始终保持垂直姿态，避免刃口偏斜导致的切口不平整。所有零件建模时均严格遵循机械加工的工艺要求，对棱边做合理的倒角、圆角处理，避免应力集中，装配过程中添加了合理的间隙配合，还原真实工装的活动自由度，可直观模拟操作杆旋转带动压头下行完成管材切断的完整动作过程。材质设置上，整体结构采用碳素结构钢材质表现，金属表面做哑光氧化质感处理，操作杆部分做细微的防滑纹理表现，底座部分做磨砂金属质感区分，通过不同的材质粗糙度设置区分不同零件的加工工艺，让整体模型的视觉表现更贴近真实工业工装的质感。整个设计结构紧凑，操作便捷，无需外接动力源即可完成小规格管材的手动切断作业，适合小管径管材的现场加工作业场景，模型完整还原了所有装配关系与结构细节，可用于工装结构参考、手动工具原理演示等场景。
