直升机下基座结构件三维设计

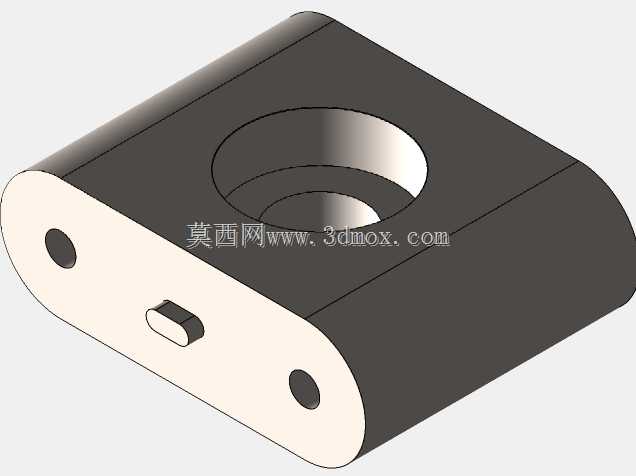

　　该零件作为直升机机载组件的下部承载基座，主要承担机载功能模块的定位支撑与载荷传递作用，在直升机机身内部的设备安装场景中，这类基座需要同时兼顾轻量化要求与结构强度冗余，避免在飞行过程的振动、过载工况下出现形变或连接失效。从结构形态来看，零件整体采用带圆角过渡的扁方块构型，这种圆角设计并非单纯的工艺美观考量，而是为了降低应力集中系数，在航空零部件的设计逻辑中，尖锐棱边不仅会在交变载荷下萌生疲劳裂纹，还可能在装配过程中划伤操作人员或相邻线缆、管路，因此所有非配合棱边都做了统一的圆弧过渡处理。零件主体中部开设的大直径阶梯通孔，是核心功能安装位，用于穿设对应功能模块的主轴或定位柱，阶梯结构的设计可以实现轴向的限位承载，

　　避免安装部件出现轴向窜动，孔壁的加工精度需要满足IT7级公差要求，保证与配合件的同轴度偏差控制在允许范围内，防止运行过程中出现偏磨。零件端面分布的两个小型通孔为安装固定孔，用于穿设连接螺栓将基座固定在机身的预设安装点位上，孔位的位置度公差需要严格控制，保证与机身安装孔的对位精度，减少装配时的修配工作量。端面上设置的小型凸台结构为定位止口，在装配时可以卡入机身安装面的对应凹槽内，承担横向剪切力的传递作用，避免螺栓承受过大的横向载荷，提升连接结构的抗剪性能，这种止口加螺栓的组合连接形式，在航空结构件的连接设计中十分常见，能够同时保证连接的可靠性与拆装便捷性。在设计思路上，该基座的壁厚分布做了针对性的优化，承载区域的壁厚适当增加，

　　非承载区域则在保证结构刚性的前提下做了减薄处理，尽可能降低零件自重，符合航空零部件轻量化的设计原则，零件的材质选用高强度航空铝合金，兼顾强度要求与重量控制，表面做阳极氧化处理提升抗腐蚀性能，适应高空复杂的温湿度环境。从安装边界来看，零件的整体外轮廓尺寸适配机身内部的预留安装空间，圆角半径的设置既满足结构强度要求，也不会与周边相邻的管路、线缆支架产生干涉，安装孔的中心距、凸台的尺寸都与机身安装面的接口参数完全匹配，不需要额外的转接件即可完成装配。在实际使用过程中，该基座需要承受直升机飞行过程中的持续振动、起降阶段的冲击过载以及不同飞行姿态下的交变载荷，因此在结构设计时通过有限元分析对薄弱区域做了加强处理，

　　比如大通孔周边的壁厚做了均匀加厚，固定孔周边的应力集中区域做了圆弧过渡优化，保证零件在全工况下的应力水平都低于材料的许用应力值，满足长寿命使用要求。这类基座类零件虽然结构不算复杂，但作为机载设备的基础承载部件，其设计精度、结构可靠性直接影响到上部安装设备的运行稳定性，任何微小的形变或位置偏差都可能导致设备功能异常，因此在建模过程中需要严格把控各个特征的尺寸公差、形位公差，确保加工后的零件能够满足装配与使用要求。
