立柱式悬臂起重机三维设计模型

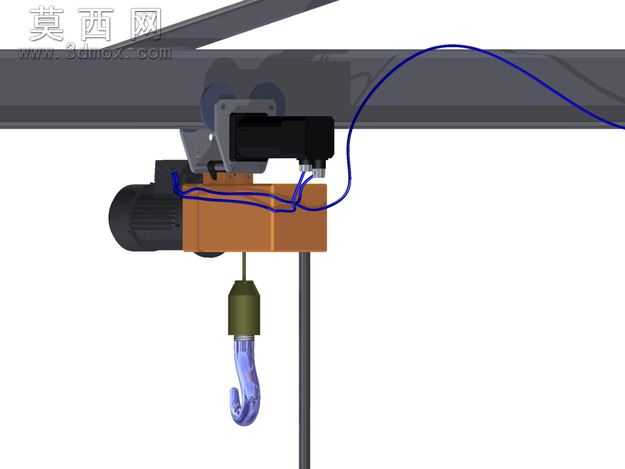

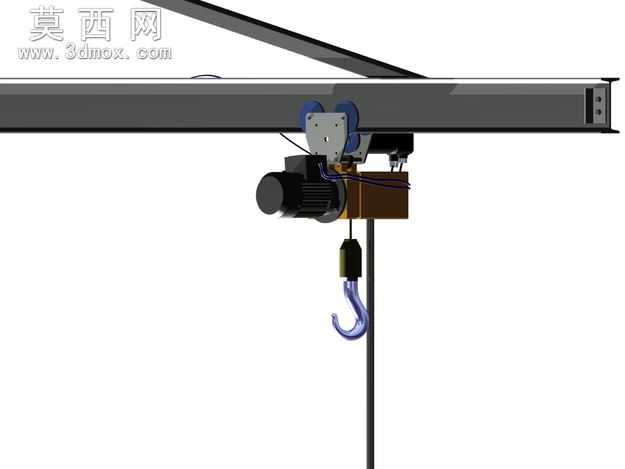

本模型为立柱式悬臂起重机的完整三维设计成果，建模过程严格遵循起重机械设计规范，从整体结构布局到细小零部件均做了精准还原。建模阶段先以立柱为基准定位，立柱底部采用法兰盘式安装结构，设计有均匀分布的螺栓孔位，用于与地面基础牢固连接，保障整机作业时的稳定性，立柱主体采用变径钢管结构，在保证结构强度的同时合理控制自重，避免材料浪费。悬臂部分采用斜拉筋加强结构，斜拉杆一端连接立柱顶端，另一端连接悬臂远端，形成稳定的三角受力结构，可有效抵消悬臂承载时产生的下挠变形，悬臂梁内部设计有电动葫芦的运行轨道，轨道截面经过受力校核，匹配葫芦滚轮的运行尺寸，保证葫芦沿悬臂移动时顺畅无卡滞。电动葫芦部分完整还原了起升机构、行走滚轮、吊钩组的结构，吊钩处设计有防脱挡板，符合起重作业的安全规范，起升钢丝绳的排布、卷筒的绳槽结构都做了细致建模，还原真实的起升传动逻辑。材质渲染阶段，主体钢结构采用工业常用的中灰色金属漆材质，表面添加细微的颗粒质感模拟真实钢材的喷涂效果，斜拉杆做了镀锌金属质感处理，吊钩部分采用合金结构钢的亮面金属材质，搭配黄色的警示涂装，还原车间起重设备的真实外观。设计过程中充分考虑了悬臂起重机的作业覆盖范围，悬臂的回转半径、起升高度参数都参考通用车间吊装需求设定，各连接部位的螺栓、轴承等标准件均按国标选型建模，整体结构无干涉，可直接用于结构验证、作业场景模拟以及相关的教学演示使用，能够直观展现悬臂起重机的受力特点与工作原理，为同类起重设备的设计优化提供可靠的三维参考依据。
