电吉他琴身装配结构三维建模设计

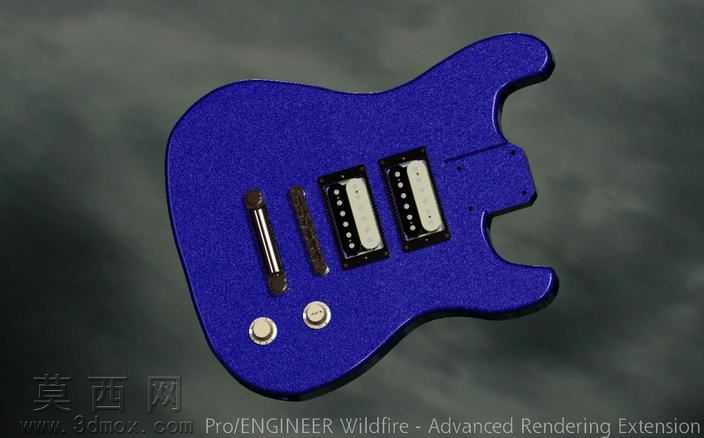

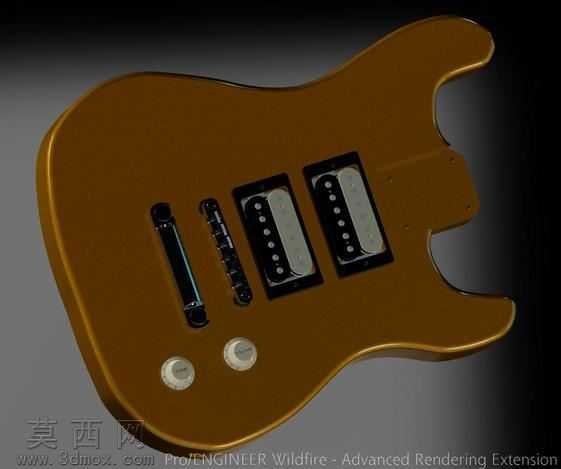

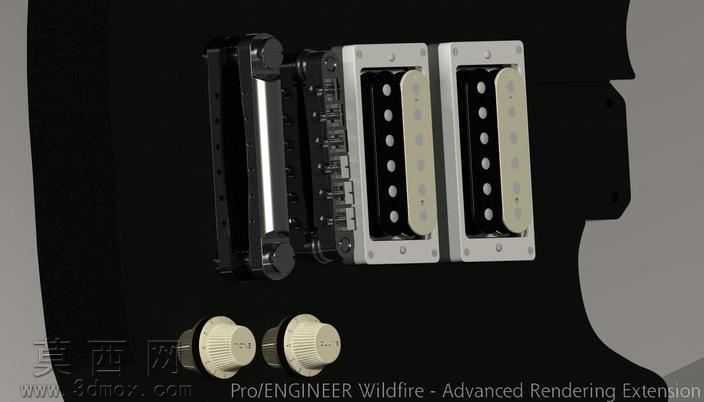

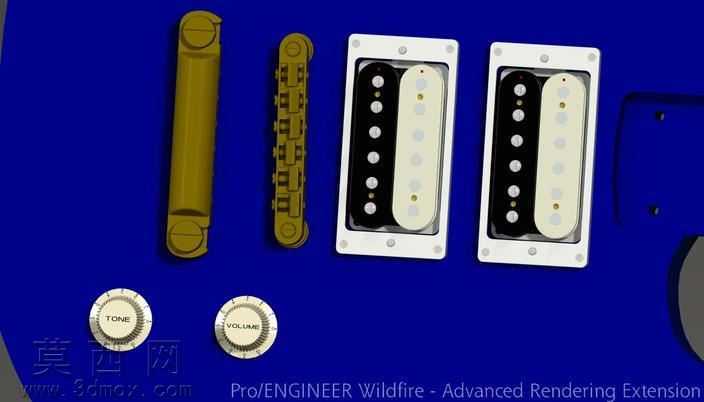

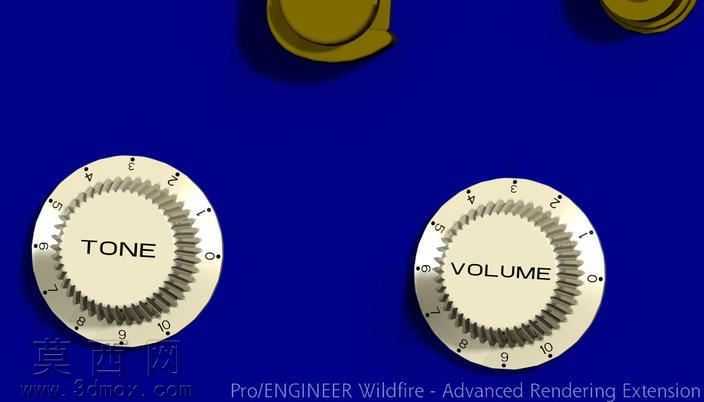

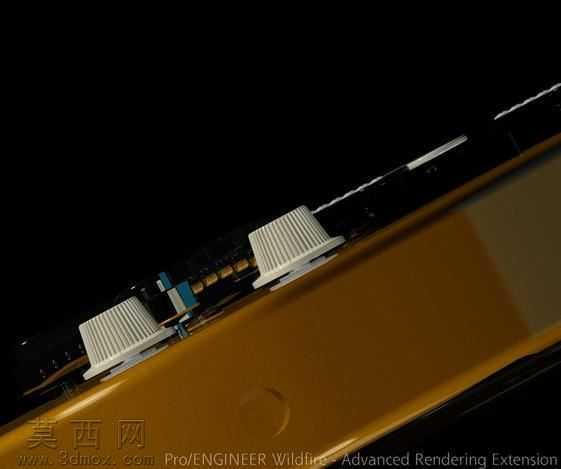

本作品为电吉他琴身的装配结构三维建模成果，建模过程依托Pro/ENGINEER Wildfire平台完成，采用自底向上的装配设计思路，将琴身拆分为至少十个独立零部件逐一建模后完成总装，还原了实心电吉他琴身的核心功能结构。建模阶段首先完成琴身主体的曲面构建，参考经典ST型电吉他的人体工学轮廓，对琴身腰部弧线、琴颈衔接槽、琴身背部减重舱的曲面进行连续曲率调整，保证曲面过渡顺滑无折痕，实体化后对琴身边缘做统一倒角处理，还原真实电吉他琴身的握持手感。零部件建模阶段，针对双线圈拾音器组件，分别构建拾音器磁柱、线圈骨架、金属外框、固定螺丝等细节结构，磁柱按照真实拾音器的六磁柱排列方式做等距阵列，金属外框做圆角收边处理；针对琴桥组件，分别构建琴桥底座、弦鞍、调节螺丝、固定压块等零件，还原单摇琴桥的基础调节结构；针对控制组件，构建两个电位器旋钮、档位器外壳、输出接口座等零件，旋钮表面做滚花纹理的凹凸映射，还原真实旋钮的防滑触感。材质与渲染阶段，琴身主体赋予金属琥珀色烤漆材质，调整材质的反射率与清漆层厚度，模拟硝基漆的温润光泽与轻微橘皮质感；拾音器外框、琴桥底座等金属零件赋予哑光镍金属材质，调整金属粗糙度参数，避免过度反光造成的失真；电位器旋钮赋予乳白色塑料材质，添加轻微的使用磨损纹理提升真实感；场景采用三点布光方案，主光从侧上方45度投射突出琴身曲面轮廓，辅光补全暗部细节避免死黑，背光勾勒琴身边缘轮廓，最终渲染图清晰呈现各零部件的装配位置与结构关系。装配过程中严格遵循真实电吉他的装配逻辑，对拾音器安装槽、琴桥固定孔位、电位器开孔的位置做精准定位，保证各零部件之间无干涉，装配约束采用贴合、对齐、同轴等标准约束类型，完整还原琴身内部的零件配合关系，虽未包含琴颈、琴弦等完整吉他部件，但已完整呈现电吉他琴身部分的核心装配结构，可作为电吉他结构设计、乐器建模学习的参考案例。
