带脚轮的铰接式电缆承载支承辊结构

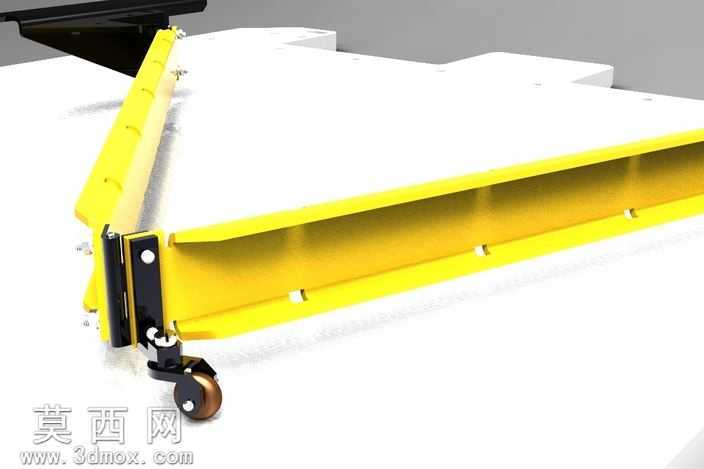

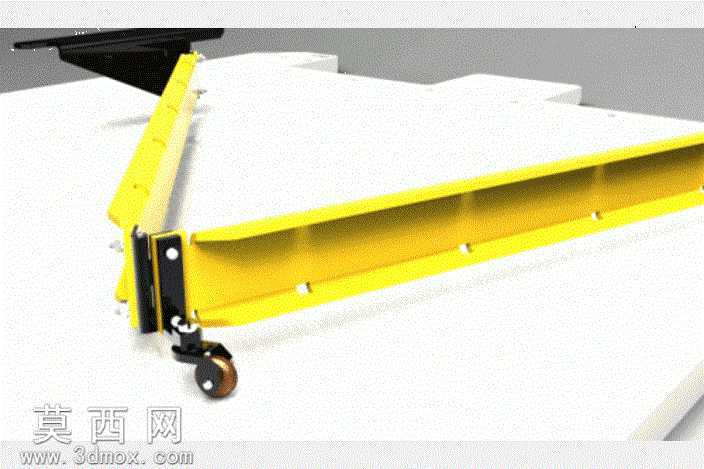

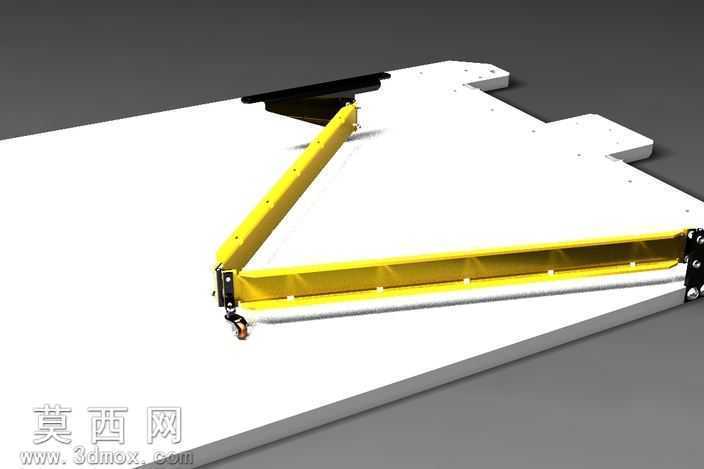

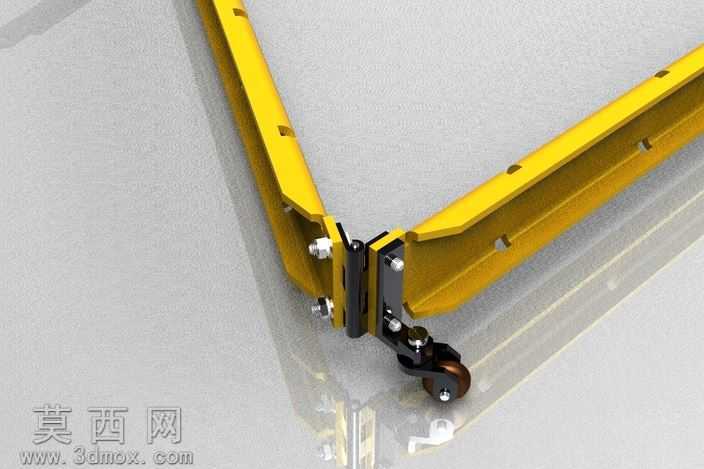

本作品为工业线缆布设场景使用的电缆承载支承辊三维建模成果，建模过程以实际工业使用需求为核心逻辑展开。首先在建模阶段，依托三维参数化建模逻辑完成整体结构搭建：先对两段承载梁体进行基准定位，梁体采用带安装孔的槽型截面设计，建模时精准还原梁体上的等距安装孔位、端部铰接配合面的尺寸公差，确保后续装配环节的干涉检查完全符合实际装配要求。铰接部位是整个结构的核心活动节点，建模时单独拆分铰接转轴、双侧连接夹板、紧固螺栓组件等独立零件，对转轴与夹板的配合间隙、螺栓穿装孔位的同轴度进行参数化约束，还原铰接结构可灵活转动的活动特性，能够适配不同走向的线缆布设路径调整需求。端部的移动脚轮组件单独完成细节建模，还原滚轮、轮架、连接销轴、紧固螺母的完整结构，对滚轮的圆弧接触面、轮架与铰接端的连接配合结构做精细化处理，确保脚轮可顺畅转动，满足整个承载结构沿布设路径移动的使用需求。材质与渲染环节，针对不同零件的实际工业材质做对应设置：承载梁体采用工业喷塑钢材材质，还原明黄色防护漆面的哑光质感，表面添加细微的颗粒质感模拟实际喷塑层的触感；铰接夹板、螺栓、脚轮金属支架采用镀锌钢材材质，还原金属表面的轻微反光与镀锌层的细腻质感；脚轮滚轮采用耐磨聚氨酯材质，设置半哑光的深黑色橡胶质感，还原橡胶材质的轻微漫反射特性；整体渲染采用柔和的工业影棚布光，通过多角度柔光突出各零件的结构轮廓与材质差异，添加轻微的地面反射效果提升模型的真实感，清晰展现各部件的装配关系与结构细节。设计思路上，该结构主要用于长距离线缆布设场景的线缆承托与移动导向，铰接结构可灵活调整梁体的弯折角度，适配现场复杂的布设路径，端部脚轮可降低结构移动时的摩擦力，避免线缆拖动过程中出现磨损、卡滞问题，梁体上的预留安装孔可用于固定线缆约束件，确保线缆在承托过程中排布整齐，不会出现散乱脱落的情况，整个模型的结构设计完全贴合工业现场的实际使用需求，各活动部件的运动范围、配合精度都经过虚拟装配验证，可直接用于后续的工程参考、结构优化或演示动画制作。
