碳纤维风力涡轮机叶片三维设计作品

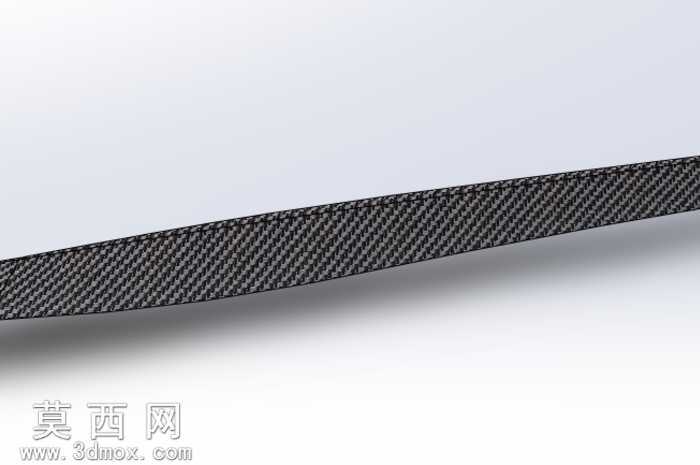

本作品为碳纤维风力涡轮机叶片的三维设计成果，建模阶段依托三维参数化设计平台完成整体外形的精准构建，首先依据风力涡轮叶片的气动外形原理，绘制叶根到叶尖的翼型变化截面曲线，通过放样、曲面拟合等操作生成连续顺滑的叶片主体曲面，确保叶片沿展向的弦长、扭转角变化符合空气动力学设计要求，避免曲面出现褶皱、曲率突变等影响气动性能的问题。建模过程中对叶片的前缘、后缘做了精细化处理，前缘保留圆润过渡形态以降低来流冲击阻力，后缘做薄化处理贴合实际叶片的结构特征，叶根部位设计了适配轮毂安装的连接结构，预留了标准的安装定位基准，保证后续装配环节的匹配度。材质渲染阶段选用碳纤维编织纹理作为主体材质，还原碳纤维复合材料特有的斜纹编织肌理，调整材质的反光度、粗糙度参数，模拟碳纤维材质哑光且带有细微织物质感的表面效果，同时对叶片表面做了光影层次处理，通过环境光遮蔽效果凸显叶片的曲面弧度与结构厚度，让渲染效果更贴近真实碳纤维叶片的视觉质感。结构设计上充分考虑碳纤维复合材料的成型特性，叶片内部采用轻量化的空腔加筋结构设计，在保证叶片整体结构强度、抗风载能力的前提下尽可能降低自重，筋条的排布沿叶片展向延伸，匹配叶片运行时的受力传递路径，可有效分散风载荷作用下的应力集中问题，提升叶片的运行使用寿命。设计思路围绕风力发电场景的实际使用需求展开，在保证气动效率的基础上兼顾复合材料的加工工艺性，避免出现无法脱模、铺层难度过大的结构设计，整体模型曲面精度满足后续仿真分析、模具开模、3D打印验证的使用要求，可直接用于风力涡轮相关的结构验证、教学演示、方案展示等场景，叶片的整体比例协调，细节还原度高，能够直观展现碳纤维风力涡轮叶片的结构特点与材质特征。
