铣削加工专用工件定位夹紧夹具

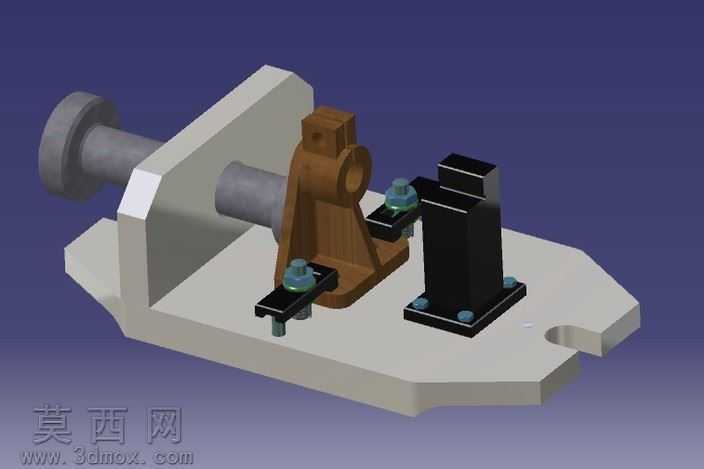

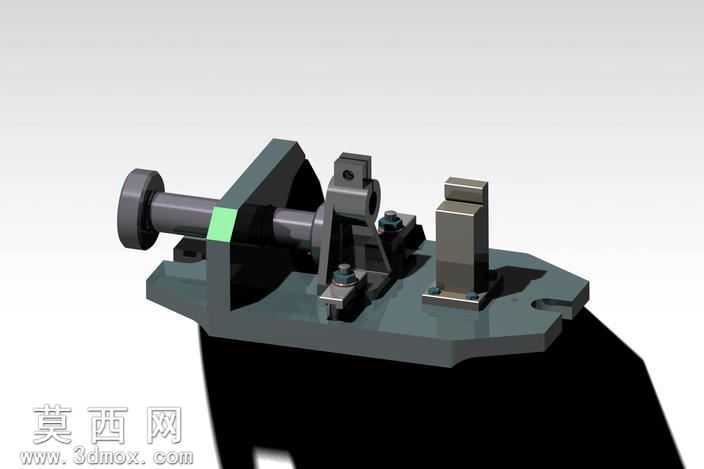

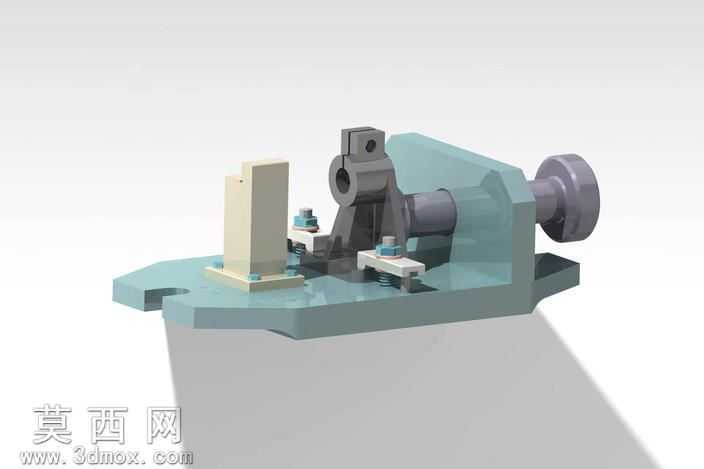

本款铣削夹具采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构都做了精准的尺寸约束与干涉校验，确保各活动部件的运动行程符合实际加工使用需求。渲染阶段采用哑光金属材质模拟夹具体的铸铁基座，搭配经氧化处理的金属质感表现夹紧螺栓、定位块等功能部件，基座表面做了细腻的磨砂纹理处理，活动旋钮部分采用略带光泽的金属材质区分功能区域，整体渲染效果真实还原了工业工装的质感，清晰呈现各部件的装配关系与结构层次。从结构设计来看，该夹具采用一体式铸造基座作为承载主体，基座底部预留了与机床工作台连接的安装位，左侧设置立式定位挡块作为工件的X向定位基准，两个对称分布的带弹簧支撑的压板组件构成主要的夹紧执行结构，可在工件放置后快速完成压紧动作，右侧设置带手轮的螺旋顶紧机构，可实现工件Y向的辅助定位与顶紧，避免铣削过程中工件受切削力发生位移。设计思路围绕铣削加工的实际工况展开，充分考虑铣削加工时切削力大、冲击载荷明显的特点，整体结构刚性充足，定位基准统一，夹紧力的作用点靠近工件加工区域，可有效减少加工过程中的工件振动，提升铣削加工的精度稳定性；同时弹簧支撑的压板结构可在松夹时自动抬升，方便工件的快速装卸，右侧手轮操作的螺旋机构操作省力，可适配一定尺寸范围内的异形工件装夹需求，无需更换过多配件即可完成不同批次工件的装夹作业，兼顾了装夹效率与使用通用性。
