90度垂直连接角法兰结构设计

　　在工业管路布设场景中，经常会遇到两段垂直走向的管道需要刚性对接的需求，普通的直法兰只能实现同轴管道的连接，若要完成垂直转向，往往需要额外搭配90度弯头再加两片直法兰的组合，不仅增加了管路的密封点位，也会提升整体安装空间的占用，角法兰这类集成式构件就是针对这类场景开发的专用连接件。

　　从实际使用场景来看，这类角法兰广泛应用在液压站管路排布、化工流体输送管线、车间压缩空气管网、设备本体的流体接口转向位置，相比弯头加双法兰的拼接结构，一体式的角法兰把90度流道和两端的法兰连接面做了整体成型，减少了两道密封结合面，大幅降低了管路长期运行中出现渗漏的概率，尤其是在输送有压力的流体、或者对密封可靠性要求较高的工况下，这种一体式结构的优势会更加明显。

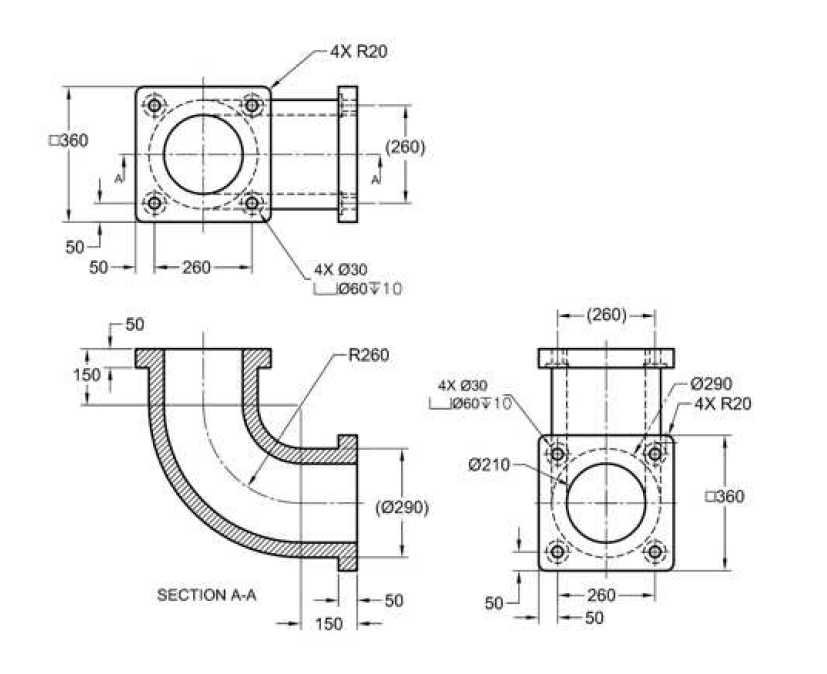

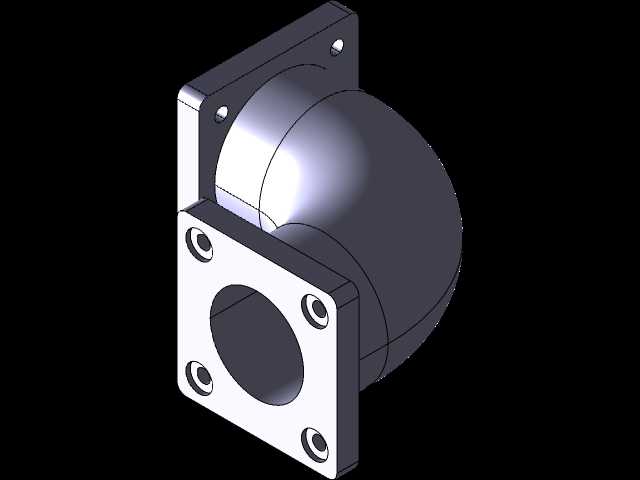

　　从结构设计逻辑来看，这款角法兰的两端均采用方形法兰安装面，每个法兰面均匀布置4个安装螺栓孔，这种方形法兰的设计相比圆形法兰，在安装空间受限的位置更易对位，螺栓锁紧时的受力均匀性也更适合中小通径的管路连接。流道部分采用平滑的圆弧弯转结构，没有直角转折的突兀结构，能最大程度降低流体在转向位置的阻力损失，减少流体冲刷造成的局部磨损，也能避免输送含细小颗粒介质时出现颗粒沉积在转角位置的问题。两端的法兰密封面都做了凸台定位结构，安装时可以直接和配对法兰的止口配合，不需要反复调整同轴度，能有效提升现场安装的效率，也能避免安装错位造成的密封垫压偏失效问题。

　　在安装边界的尺寸设计上，这款角法兰的弯转半径做了优化控制，既保证了流道的平滑过渡，又尽可能压缩了两个法兰面之间的垂直距离，适合在设备内部、管线夹层这类安装空间紧凑的位置使用。螺栓孔的位置度公差在建模时就做了严格的约束，四个安装孔的中心距偏差控制在机械管路安装的通用公差范围内，能和同规格的标准方形法兰直接配对，不需要现场二次扩孔或者修配。法兰的厚度设计充分考虑了螺栓锁紧时的结构强度，在额定工作压力下不会出现法兰面翘曲变形的问题，弯管部分的壁厚和法兰端保持平滑过渡，避免了壁厚突变造成的应力集中，能承受管路运行中产生的振动和压力波动。

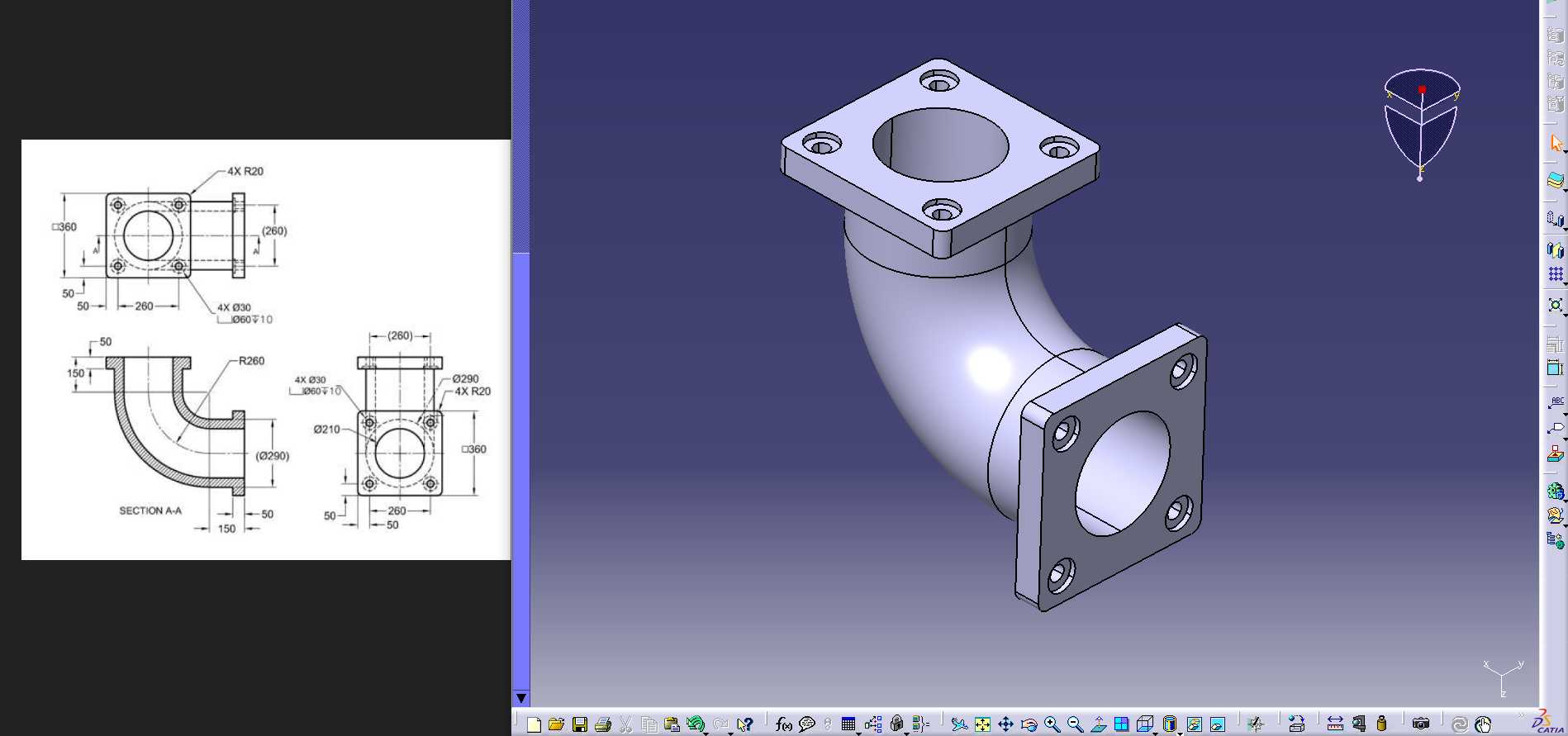

　　在建模过程中，结构的倒角、圆角细节都做了完整还原，法兰边缘的工艺倒角能避免安装时划伤操作人员，流道和法兰面衔接位置的圆角能减少应力集中，提升构件的整体疲劳强度。整个构件的结构没有冗余的设计部分，所有结构特征都服务于密封、连接、导流的核心功能，不管是用于前期的管路排布干涉检查，还是用于后续的零部件加工出图，这套三维结构都能直接提供准确的尺寸参考，能帮助设计人员快速完成垂直管路的连接方案设计，减少重复建模的工作量。在实际选型过程中，设计人员只需要确认两端连接管道的通径、安装面的螺栓孔位参数、以及现场的安装空间是否匹配，就可以直接选用这类角法兰完成垂直管路的连接设计，不需要再单独选配弯头和配对法兰，能有效缩短管路系统的设计周期，也能降低物料采购的种类数量，提升现场安装的效率。
