螺旋紧凑型节能荧光灯三维结构设计

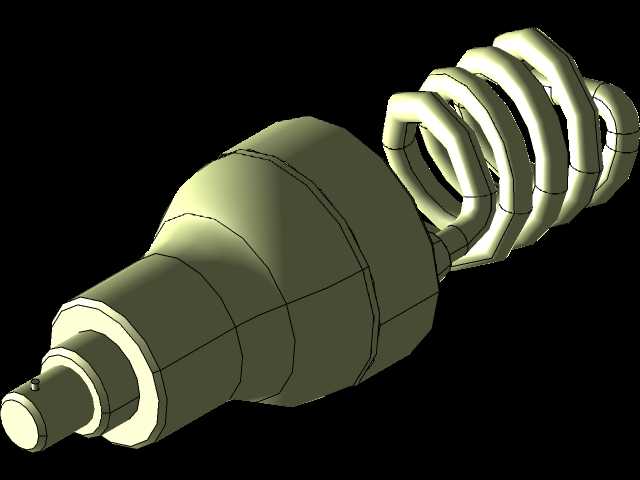

　　不需要额外调整灯具的灯罩内部预留尺寸，替换传统白炽灯时不需要改动原有灯具结构，这也是这类产品能快速普及的核心设计逻辑。设计过程中首先要确认的是灯头的安装边界，插脚式灯头的插脚中心距严格匹配国标10mm间距要求，插脚的插入深度控制在9mm，插脚端部做1mm的倒角导向，避免安装时卡滞在灯座接触片位置；下壳体散热段采用PBT阻燃材质，壁厚均匀控制在1.8mm，内壁预留3条纵向的定位筋，用来卡接内置的电子镇流器PCB板，不需要额外打胶固定，既提升装配效率，也能让镇流器工作产生的热量通过筋条传导到壳体表面散出，避免壳体内积热导致电子元件寿命衰减。螺旋灯管的固定位置在上塑壳的顶部卡槽，卡槽与灯管根部的粘接位预留0.3mm的涂胶间隙，日常商用与民用照明场景里，螺旋型节能荧光灯至今仍在对成本敏感、对显色性有基础要求的区域保有稳定使用量，比如地下车库长明区域、老旧小区公共楼道、工业厂区辅助照明工位，这类场景不需要高频调光功能，更看重光源的光效稳定性与替换兼容性，因此这类螺旋节能灯的结构设计始终围绕通用替换场景做适配。从结构拆分来看，整灯分为螺旋发光管段、上塑壳镇流腔、下壳体散热段、GU10标准插脚灯头四个核心部分，螺旋灯管采用双U型叠绕的螺旋结构，相比传统直管节能灯，在相同发光功率下能将灯管总长度压缩近40%，整灯的径向最大尺寸控制在55mm以内，轴向总高度控制在130mm区间，能直接适配绝大多数标准E27、GU10灯座的安装空间，

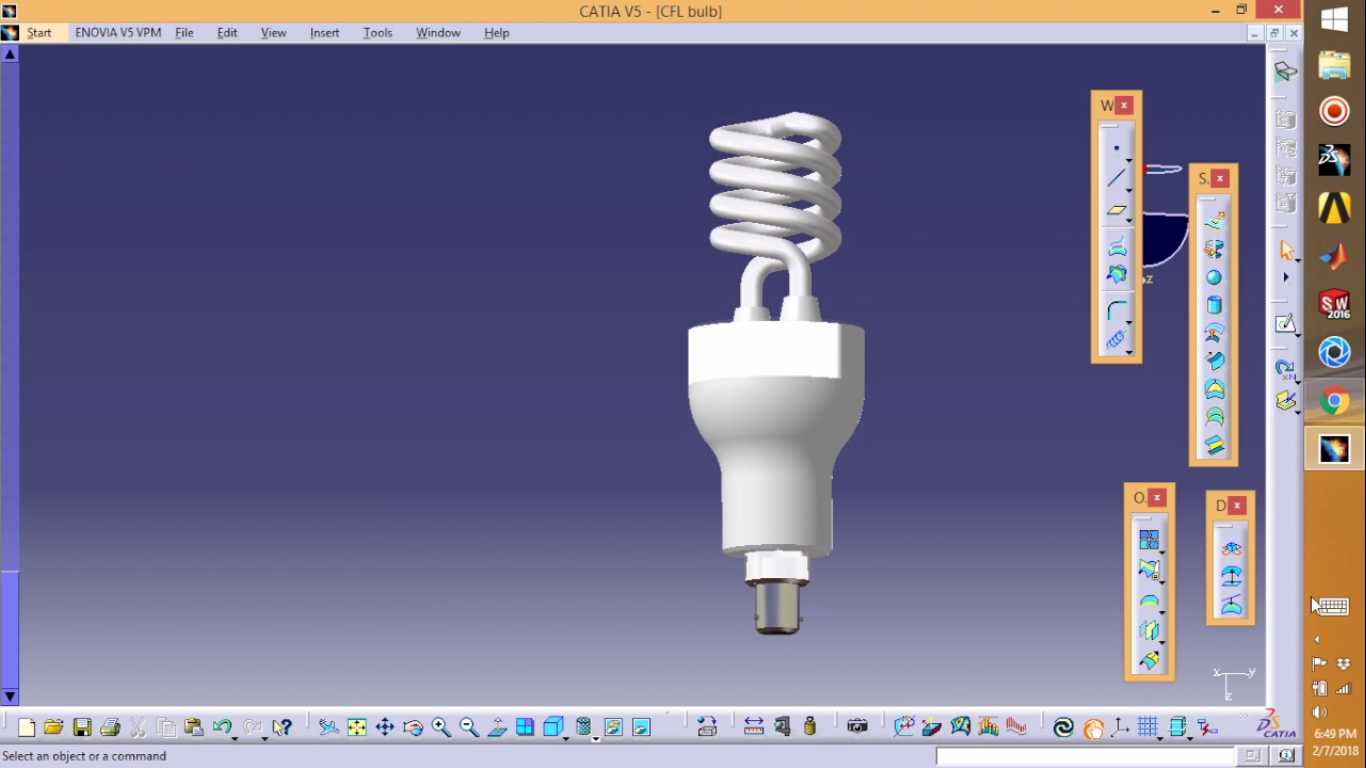

　　采用耐高温硅橡胶做粘接固定，既能抵消灯管工作时的轻微热胀形变，也能避免运输过程中的震动导致灯管根部断裂；螺旋灯管的螺距设计为12mm，圈数为4.5圈，这个参数是平衡发光效率与整灯高度的最优值——螺距过小会导致灯管相邻管壁距离太近，管内汞原子激发时的光线互相遮挡，降低整灯的有效光输出；螺距过大则会拉长整灯的轴向尺寸，无法适配小型吸顶灯的灯罩内部空间。在建模过程中需要特别注意螺旋灯管的扫掠路径曲率，灯管的弯曲半径不能小于8mm，否则实际生产时弯管工序会出现管壁褶皱、管内荧光粉层脱落的问题，直接影响成品的发光均匀度；上塑壳与下壳体的连接采用旋扣结构，旋扣的配合角度设计为15度，装配时对准定位槽旋转15度即可完成扣合，接缝处预留0.

　　15mm的间隙，避免塑料件注塑收缩导致的装配错位，同时接缝位置不需要额外加密封结构，因为这类非防水型灯具只需要满足IP20的防护要求，足够阻挡日常环境中的灰尘落入壳体内部即可。从实际使用的功能特性来看，这类螺旋节能灯的启动电路内置在上塑壳的腔体内，腔体内部的空间预留足够容纳常规的220V交流输入整流、滤波、振荡电路元件，元件布局时需要将高压电容与功率三极管贴近下壳体的内壁位置，借助壳体散热，避免三极管结温过高触发过温保护；灯管与镇流器的连接线采用0.5平方毫米的耐高温氟塑线，走线位置避开壳体上的旋扣装配位，防止装配时压线导致绝缘层破损。很多新手建模时容易忽略灯头与下壳体的铆接边界，灯头的铆接翻边高度控制在3mm，

　　翻边后要完全包裹下壳体的端部凸台，保证灯头与壳体的连接扭矩能达到1.5N·m以上，满足日常安装拧动时的强度要求，不会出现灯头与壳体松脱的情况；另外螺旋灯管的顶部收尾端要做圆弧收头，不能有尖锐的玻璃断面，避免生产装配过程中划伤操作人员，同时也能减少灯管端部的应力集中，降低运输过程中的爆管概率。针对不同的安装场景，这个结构的尺寸预留了一定的调整空间，如果是适配小尺寸灯罩的款型，可以将螺旋圈数减少到3.5圈，整灯轴向高度能压缩到105mm，功率对应降低到8W，满足小空间的照明需求；如果是高亮度需求的款型，可以将螺旋圈数增加到5.5圈，整灯高度控制在155mm，功率做到18W，光通量能达到1200lm，足够覆盖15平米左右的空间照明。建模时所有的配合面都要做拔模处理，拔模斜度统一设置为1.5度，符合注塑件的生产工艺要求，避免脱模时出现拉伤；壳体表面的筋条厚度不能超过主壁厚的60%，防止注塑时出现缩痕，影响外观质量。
