多弯折空间走向流体输送异形管路结构

项目分类:通用机械零部件 发布时间:2021-11-04 ID:359869
  • 多弯折空间走向流体输送异形管路结构
  • 多弯折空间走向流体输送异形管路结构
  • 多弯折空间走向流体输送异形管路结构
  • 多弯折空间走向流体输送异形管路结构
  • 多弯折空间走向流体输送异形管路结构
  • 多弯折空间走向流体输送异形管路结构

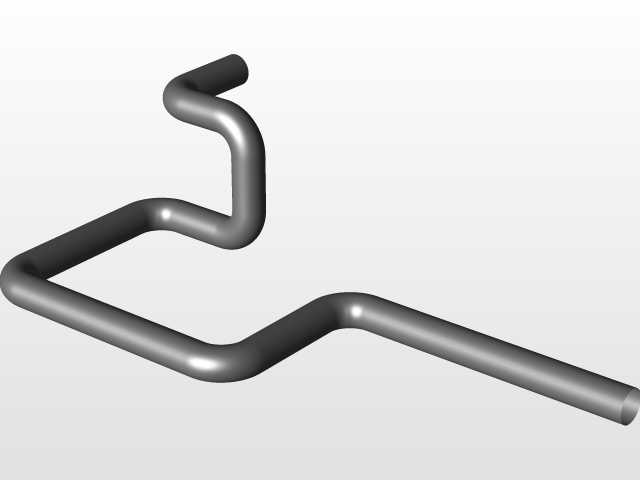

  这类空间多弯折管路在工业流体输送场景里的应用覆盖范围极广,小到小型实验台的气路连接、液压站的阀组外接油路,大到生产车间的集中供气管路排布、化工小试装置的介质输送通路,都能见到这类非直线路径管件的身影。和常规标准角度弯头拼接的管路不同,一体成型的异形弯折管路能减少接头数量,从根源上降低管路连接点的泄漏风险,这一点在输送带压气体、腐蚀性介质或者高洁净度要求流体的场景里尤为关键——每多一个管接头,就多一处密封失效的潜在隐患,尤其是在设备内部安装空间局促、后期运维难以触及的排布位置,采用一体弯折成型的管路结构,能大幅降低后期运维的频次与故障排查难度。

  从实际功能层面看,这类管路的核心作用是在有限的安装空间内,完成两个存在空间错位的接口之间的流体导通,同时还要兼顾管路内部的流体阻力控制、管路自身的结构强度,以及和周边其他零部件的安全间隙要求。很多刚接触管路设计的工程师容易陷入一个误区,就是单纯按照两个接口的坐标点直接拉弯折路径,忽略了管路弯折处的曲率半径要求,实际上不同材质、不同输送介质的管路对弯折半径有明确的工程规范:如果是金属材质的硬管,弯折半径过小会导致弯折处管壁减薄,承压能力大幅下降,带压运行时容易在弯折位置出现鼓包甚至开裂;如果是输送含固体颗粒的浆体介质,弯折半径过小还会加剧介质对管壁的冲刷磨损,大幅缩短管路的使用寿命。

  这个管路的设计思路完全围绕实际安装边界展开,首先确定两端接口的空间坐标与接口朝向,再结合周边预留的安装空间逐段规划弯折段的走向,每一段直段长度、每一个弯折的角度与曲率半径都经过匹配校核:既要保证管路能顺利装入预设的安装腔位,不会和周边的结构件、线缆、其他管路产生运动干涉或者静态干涉,还要保证管路内部的流体走向平滑,避免出现直角死弯造成的局部阻力激增——局部阻力过大不仅会提升上游供压设备的功率损耗,还容易在弯折位置形成介质滞留区,输送易沉积介质时会造成管路堵塞。

  从安装边界的角度考量,这类异形管路在设计时需要预留足够的安装操作空间,尤其是两端接口的连接位置,要留出扳手或者专用工装的操作余量,不能出现管路贴紧其他零部件导致接口无法拧紧的情况。同时还要考虑管路的固定点设置,长直段位置需要设计管夹安装位,避免设备运行时的振动造成管路共振,长期共振会导致管路弯折处出现疲劳裂纹,尤其是在液压系统、高压气路这类压力存在波动的系统里,管路的固定与减振设计直接决定了整个流体回路的运行可靠性。另外,管路的弯折角度设置还要兼顾加工可行性,不同的加工工艺对弯折角度、连续弯折的段间距有不同的限制,比如采用冷弯工艺加工金属硬管时,两个相邻弯折点之间需要保留足够的直段长度,否则弯管模具无法完成夹持,强行加工会导致弯折处形状失准,无法和对接接口顺利装配。

  在实际选型应用时,这类管路的通径尺寸完全匹配对接接口的通径要求,不会出现通径突变造成的局部节流,管路的壁厚选择则根据设计压力、输送介质的腐蚀性、环境温度等参数综合确定,比如输送常温低压空气时壁厚可以选择较薄的规格,输送高压液压油或者腐蚀性化工介质时则需要对应提升壁厚等级,同时匹配对应的材质与表面处理工艺。很多人觉得管路设计是机械设计里的边缘内容,实际上一套设备的流体系统可靠性,很大程度上就取决于这些异形管路的设计合理性,一个干涉的弯折段、一个曲率半径不合格的弯角、一个位置不合理的固定点,都可能造成设备调试阶段的反复整改,甚至在运行阶段出现泄漏、管路破裂等影响设备正常运行的故障。
