标准外六角全螺纹紧固螺钉结构设计

　　在各类机械装配场景里，六角头螺钉是应用覆盖范围最广的紧固连接件之一，从普通的钣金机架拼接、小型设备外壳固定，到重型工程机械的结构件锁附、输送线导轨安装定位，都能见到这类紧固件的身影。和内六角圆柱头螺钉相比，外六角的头部结构更适配普通开口扳手、活动扳手、套筒等通用工装，不需要特制的批头就能完成拧紧作业，在户外施工、设备现场维保、没有专用工具的临时装配场景下，适配性优势非常明显。

　　这个螺钉的设计完全遵循常规公制外六角紧固件的结构逻辑，头部采用正六边形结构，六个受力面的平面度、相邻面的夹角公差都控制在通用紧固件的标准范围内，保证扳手卡合时不会出现打滑、棱角崩损的问题，头部和螺杆衔接的位置做了标准的过渡圆角，避免热处理和拧紧受力时出现应力集中导致的头部断裂问题。螺杆部分全程加工连续三角螺纹，牙型角符合公制螺纹60度的标准要求，牙顶和牙底的圆弧过渡处理，既可以保证和对应规格螺母、内螺纹孔的旋合顺畅度，也能减少螺纹牙受力时的应力集中，提升反复拆装后的螺纹耐用性。

　　从安装边界来看，这类全螺纹六角螺钉的适配场景非常灵活，不需要像半螺纹螺栓那样预留无螺纹光杆段的匹配长度，不管是通孔配合螺母的连接形式，还是直接旋入机体螺纹孔的锁附场景，只要螺纹规格匹配、螺杆长度大于被连接件总厚度加上旋合深度的要求，就能完成可靠紧固。头部的六角对边尺寸、头部厚度都和同规格标准外六角螺栓保持一致，设计选型时不需要额外预留特殊的扳手操作空间，按照常规标准紧固件的安装空间预留要求设计沉孔、扳手活动间隙即可。

　　在实际设备结构设计中选用这类螺钉时，需要结合被连接件的材质、受力载荷特性确认旋合长度：如果是和钢制内螺纹孔配合，旋合长度达到1倍螺纹公称直径就能满足常规静载荷的锁附要求；如果是和铝合金、工程塑料等软质材质的内螺纹配合，需要适当增加旋合长度到1.5-2倍公称直径，避免螺纹滑牙失效。全螺纹的结构设计也让这类螺钉可以适配不同厚度叠层的被连接件，不需要针对每种叠层厚度选配不同光杆长度的螺栓，能有效减少生产现场的紧固件物料种类，降低装配物料管理的复杂度。

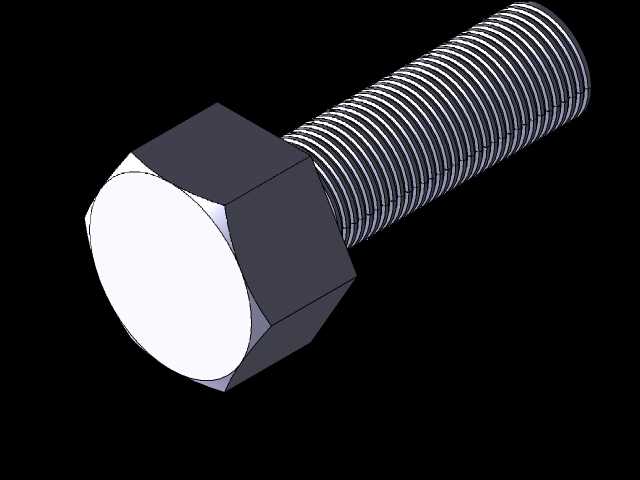

　　建模过程中，螺纹部分的特征处理兼顾了工程展示和模型轻量化的需求，螺纹牙型的轮廓还原了实际加工后的牙型特征，没有做过度简化导致和实际螺纹结构出现偏差，同时也控制了螺纹特征的面片数量，不会因为全螺纹结构导致模型文件过大影响装配调用。头部的倒角、螺杆末端的倒角都按照实际加工工艺做了还原，螺杆末端的45度倒角可以让螺钉顺利穿过通孔、对准内螺纹孔，避免装配时螺纹刮伤孔壁或者出现错牙问题。

　　这类紧固件在设备运维阶段的替换性也很强，因为是标准结构，只要螺纹公称直径、螺距、螺杆长度参数匹配，不同厂家生产的同规格六角螺钉都可以互换使用，不需要定制特殊替换件，能大幅降低设备后期的运维配件成本。在承受交变载荷的振动工况下使用时，只要配合对应的弹簧垫圈、螺纹胶或者防松螺母，就能满足可靠的防松要求，不需要对螺钉本身做特殊的结构改动。
