设施农业用彩色滤光植物栽培装置

在设施农业种植场景中，光照调控与水分损耗控制一直是影响作物种植效率的核心痛点，尤其是在密闭温室、屋顶种植、阳台农业这类半封闭种植空间内，全光谱直射光照容易造成土壤表层水分快速蒸发，同时不同波段光照对植物光合作用的增益存在明显差异，常规种植模式往往无法针对性匹配作物的光照需求，还会造成灌溉水资源的不必要浪费。这套带彩色滤光结构的栽培装置，正是针对这类场景的实际需求完成结构设计，核心功能是通过可切换的彩色滤光片实现入射光照的波段筛选，同时通过滤光结构的遮挡作用减少土壤表层的直射光照面积，降低种植过程中的水分蒸发速率，匹配设施农业节水种植、光效优化的实际使用需求。

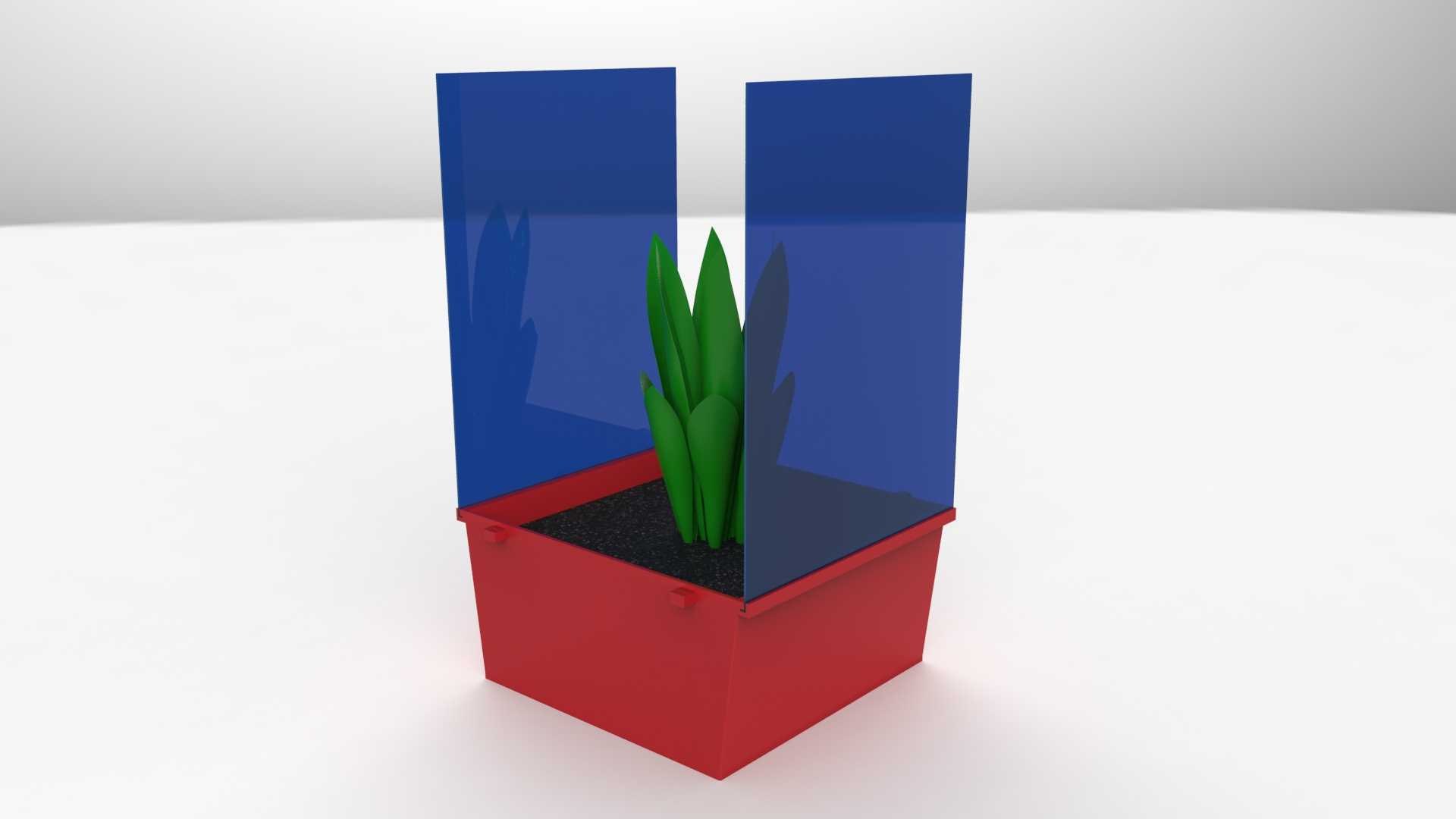

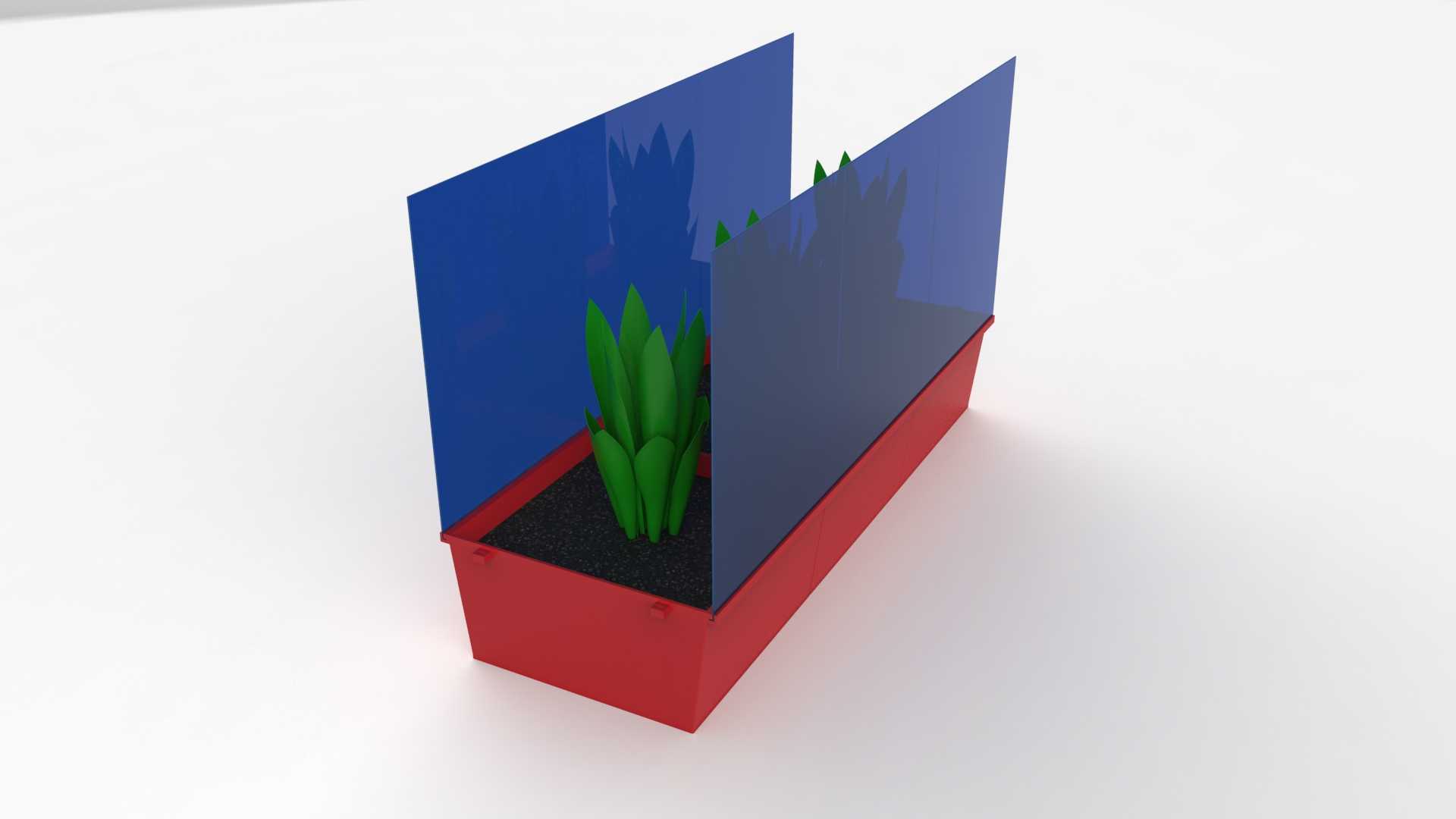

从结构设计逻辑来看，整套装置采用上下双层分体式布局，上层为滤光片安装承载结构，下层为植物栽培盆体，两层结构之间预留120mm-180mm的作物生长空间，可满足多数叶菜类、矮株草本作物的生长高度需求。滤光片安装槽沿栽培盆长度方向设置通长滑槽结构，滑槽截面采用内凹梯形设计，滤光片侧边做对应凸缘结构，安装时可沿滑槽直接滑入完成固定，无需额外紧固件，用户可根据种植作物的光需求特性，灵活切换蓝色、红色两种不同波段的滤光片：针对叶菜类作物可优先选用蓝色滤光片，匹配蓝光对叶绿素合成、叶片生长的增益作用；针对开花结果类矮株作物可切换红色滤光片，匹配红光对作物开花、根系发育的促进作用。滤光片本身采用半透明透光材质，可在筛选目标波段光线的同时，避免强光直射灼伤作物叶片，同时滤光片覆盖栽培盆表层80%以上的土壤裸露区域，可有效减少土壤表面的空气流动速率，降低水分蒸发量，实际测试可减少30%左右的灌溉补水频次，适配节水型种植场景的使用需求。

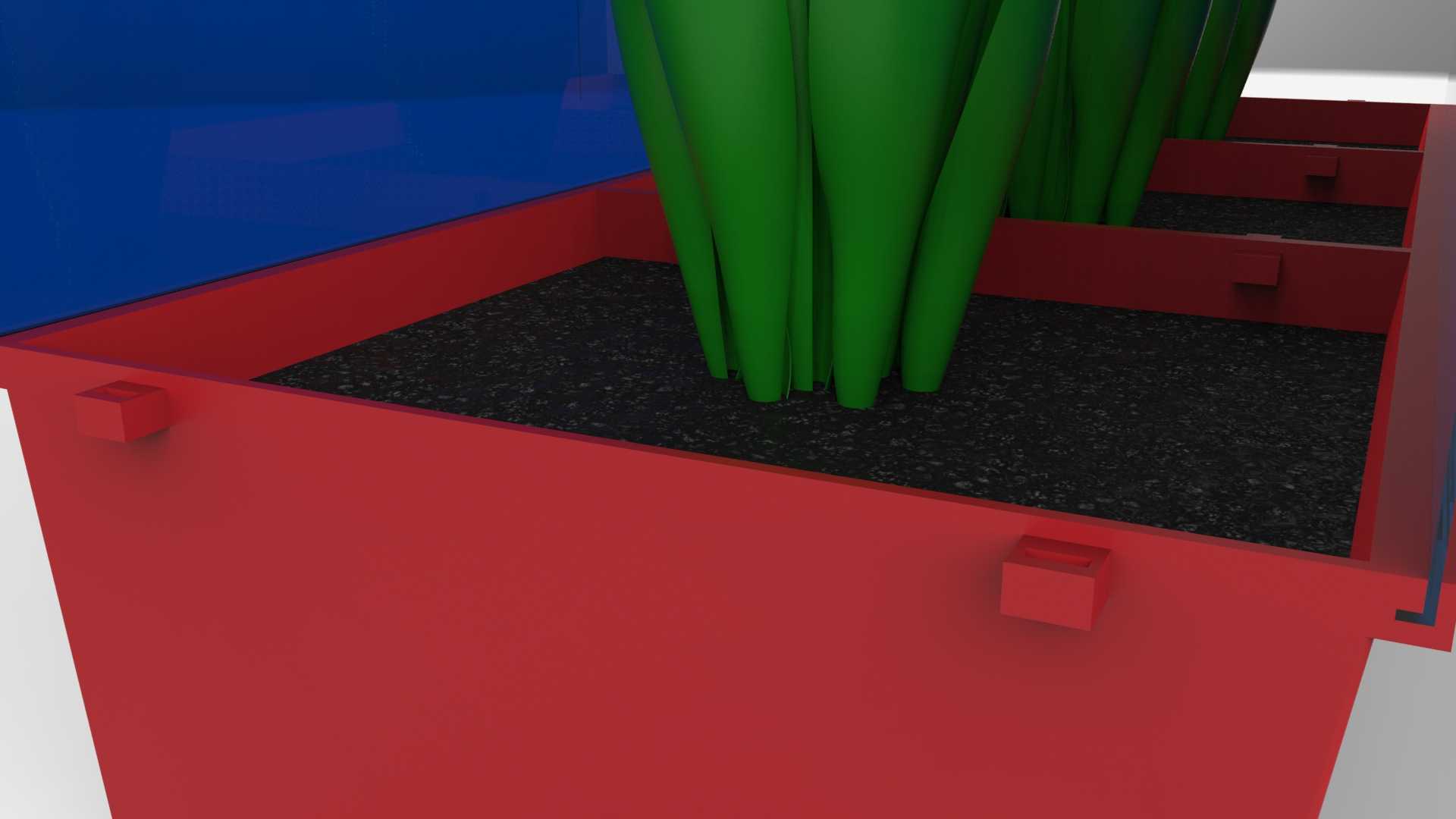

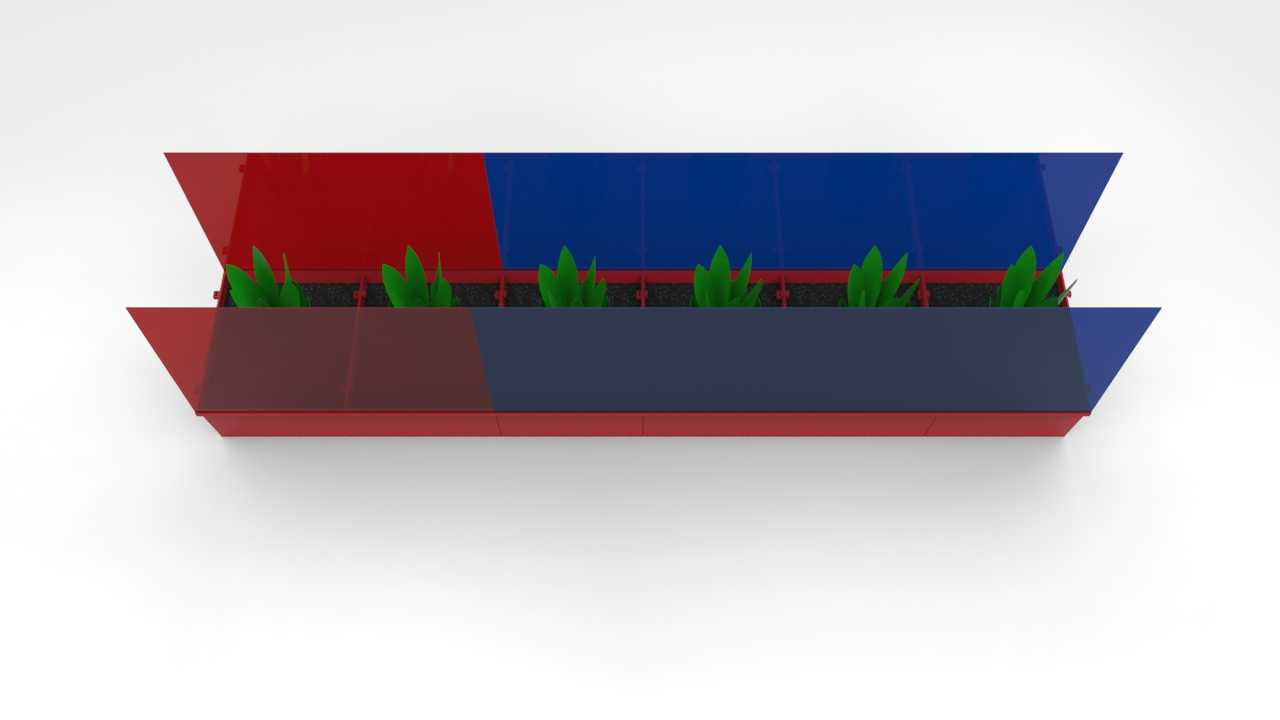

栽培盆体部分采用模块化拼接结构设计，单节盆体长度为600mm，宽度为200mm，盆体高度为150mm，单侧设置公端插接凸台，另一侧设置对应母端插接凹槽，多节盆体可沿长度方向依次拼接，用户可根据种植空间的实际尺寸灵活调整整体栽培长度，拼接处设置嵌入式硅胶密封垫，避免灌溉水从拼接缝隙渗漏。盆体内部预留100mm深度的基质填充空间，底部设置20mm高度的储水层，储水层与基质层之间通过透水隔板分隔，隔板上均匀布设直径3mm的透水孔，可实现多余灌溉水的临时存储，通过基质毛细作用持续为作物供水，进一步提升水分利用效率。盆体底部两侧设置宽度20mm的安装翻边，翻边上预留直径6mm的固定安装孔，可通过膨胀螺丝直接固定在屋顶混凝土基面、阳台护栏支架或者温室栽培架上，安装基面的水平度误差允许范围为±2°，无需额外做找平处理即可完成安装。

滤光片承载框架采用薄壁折边结构，整体框架壁厚为2mm，框架两侧通过高度可调的卡扣结构与下层栽培盆连接，卡扣设置5档高度调节位，单档调节间距为15mm，用户可根据作物不同生长阶段的株高，灵活调整上层滤光结构的安装高度，避免滤光片距离作物过近影响叶片伸展，或者距离过高降低滤光与节水效果。整套装置的所有结构棱角均做R3mm圆角处理，避免安装与使用过程中划伤操作人员，滤光片采用防紫外线老化的PC材质，长期暴露在户外光照环境下不会出现黄化、透光率下降的问题，盆体采用添加抗老化剂的PP材质，可耐受-20℃到60℃的环境温度范围，适配户外屋顶、露天阳台等无温控的种植场景。在实际建模过程中，所有拼接结构的配合公差均按照IT12级精度设置，滤光片与滑槽的配合间隙控制在0.2mm-0.3mm，既保证滤光片滑动顺畅无卡滞，又避免间隙过大造成滤光片晃动脱落；拼接结构的公母端配合过盈量设置为0.15mm，拼接后无需额外固定即可保证连接强度，单人即可完成多段盆体的拼接与滤光片的更换操作，无需借助专用安装工具。
