丹惠尔顿纪念标识立体摆件结构设计

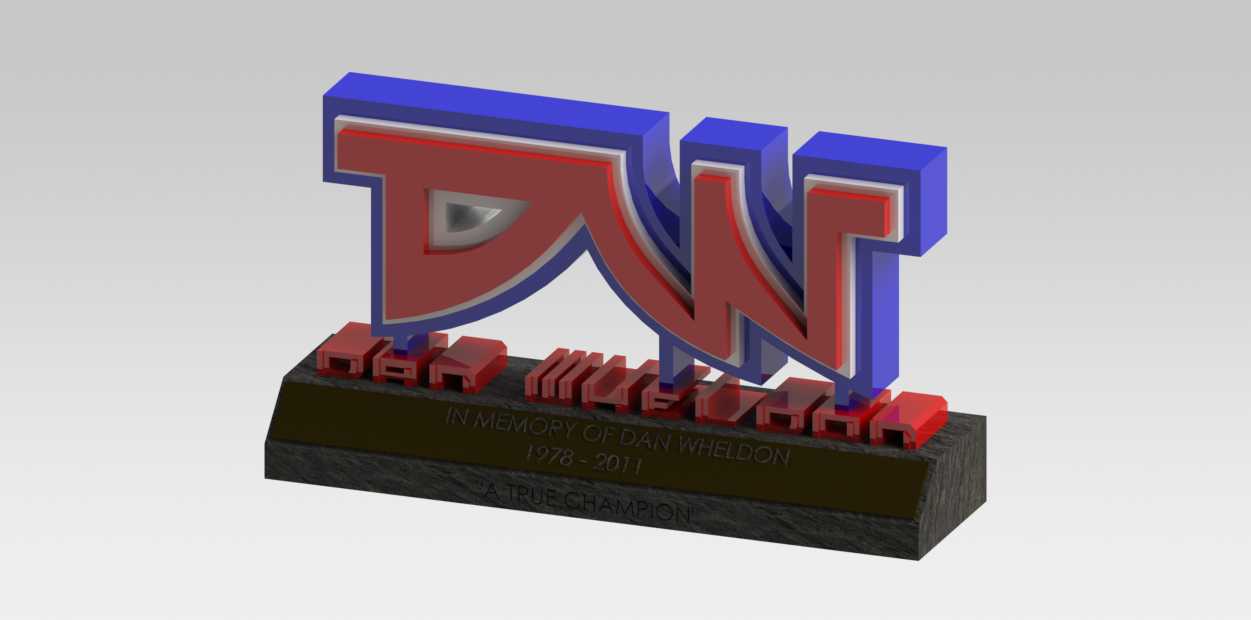

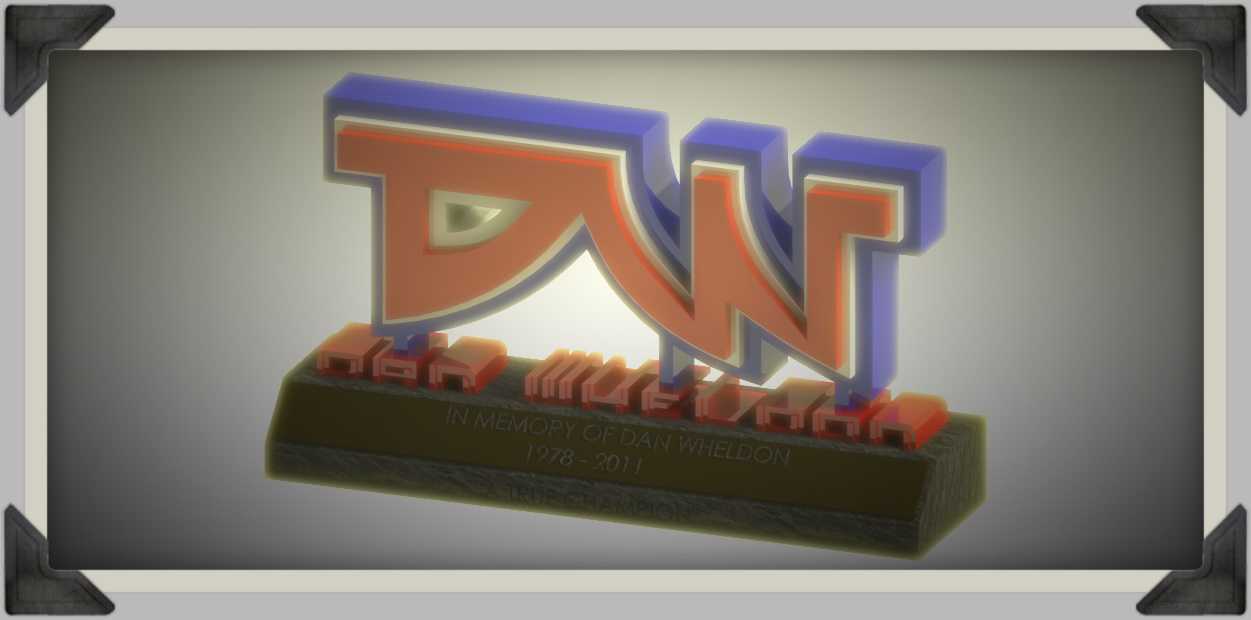

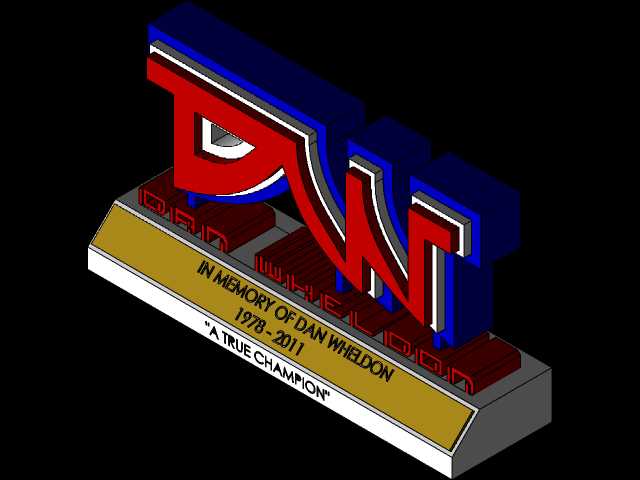

　　这款立体纪念标识摆件的设计，最初的需求是做一款可放置在桌面、展柜的小型纪念陈设，核心是把平面化的字母标识做成立体可落地的实体结构，同时兼顾视觉辨识度与摆放稳定性。从结构落地的角度看，整个摆件分为上部立体标识主体与下部承托底座两个核心部分，上部的字母造型采用了双层叠边的结构设计，外层做了稍厚的紫色轮廓层，内层为橙色的字母主体层，两层之间预留了均匀的叠边间隙，既强化了标识的视觉层次感，也避免了单层立体字单薄易变形的问题，每个字母的竖向支撑脚都做了加宽处理，和底座的接触面积控制在单脚12mm见方，保证粘接或者螺丝锁附的时候有足够的连接强度，不会因为轻微磕碰出现上部结构脱落的情况。下部的承托底座采用了梯台造型，上窄下宽的结构设计，

　　底部的长宽尺寸比上部标识的最大外轮廓宽出20mm，整体重心落在底座的几何中心范围内，即使在有轻微振动的工作台面摆放，也不会出现侧翻的问题，底座的上表面预留了和字母支撑脚对应的定位凹槽，装配的时候可以直接把支撑脚卡入凹槽定位，不需要额外做治具就能保证上部标识的装配位置精度，底座的侧面做了浅刻槽的预留位，可以后续做蚀刻填色处理，用来补充相关纪念内容，刻槽的深度控制在0.3mm，既保证填色后不会因为日常擦拭脱落，也不会因为刻槽过深影响底座的整体结构强度。从应用场景来看，这类立体标识摆件既可以作为个人桌面的纪念陈设，也可以小批量制作后放在主题展柜、活动现场作为展示标识，甚至可以调整尺寸后作为门店的前台标识使用。

　　设计过程中特意把所有的棱角都做了R1.5的圆角处理，避免尖锐边角划伤使用者，同时也让整体造型更柔和，符合纪念类产品的情感定位。在安装边界的考量上，这款摆件如果是作为桌面陈设使用，不需要额外的固定结构，依靠底座自身的重量就能保持稳定，底座底部可以粘贴防滑毛毡垫，避免刮伤桌面漆面；如果是作为墙面或者展架上的固定标识使用，只需要在底座背部预留两个M4的螺丝沉孔，孔距按照底座长度的三分之一等分设置，就可以直接用膨胀螺丝或者自攻螺丝固定在墙面、展板上，不需要额外设计安装支架。从结构强度的仿真验证来看，上部的字母结构最薄处的壁厚设置为3mm，采用树脂或者PLA材料打印制作的时候，不会出现打印变形或者受力断裂的问题，

　　如果采用亚克力板材切割粘接制作，壁厚可以调整为5mm，配合专用的亚克力粘接剂，整体结构强度可以满足长期摆放的使用需求。标识的表面做了分层的色彩区分，不同颜色的部件采用拆分设计，后期可以通过粘接或者卡扣的方式组合，不需要做复杂的表面喷涂处理，降低小批量制作的工艺难度，每个拼接面都做了0.1mm的配合公差，既保证拼接的时候不会出现过紧无法装配的问题，也不会因为间隙过大出现拼接缝隙不均匀的情况。在整体尺寸的把控上，上部标识的总高度控制在100mm，底座高度为30mm，整体总高度130mm，底座的长度为180mm，宽度为60mm，这个尺寸既不会因为过大占用过多桌面空间，也不会因为过小导致标识的细节辨识度不足，放在常规的办公桌或者展架上，视觉比例协调。设计的时候特意规避了复杂的曲面结构，所有的造型都可以通过三轴加工或者3D打印直接制作，不需要五轴设备就能完成加工，降低了制作的成本与周期，对于个人爱好者或者小型加工坊来说，都可以很方便地完成实物制作。支撑脚的位置特意避开了底座上的刻槽区域，保证刻槽区域的完整性，不会因为支撑结构的存在破坏纪念内容的展示效果，支撑脚和底座的连接除了粘接之外，也可以在支撑脚底部预埋铜螺母，从底座底部锁入螺丝固定，方便后期拆卸更换上部的标识部件，提升整个摆件的复用性。
