手持式泡沫加热喷枪三维结构设计

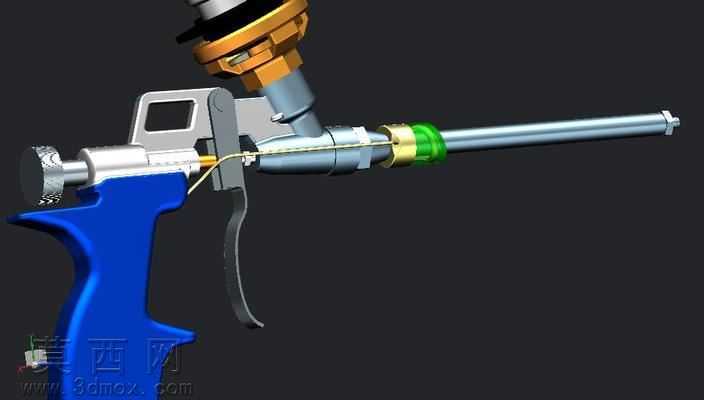

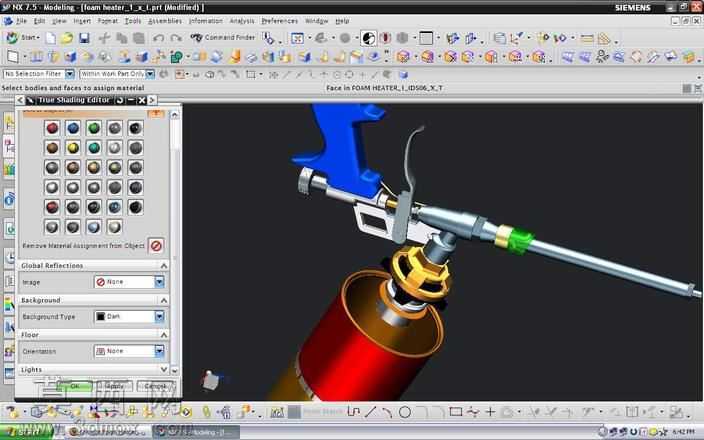

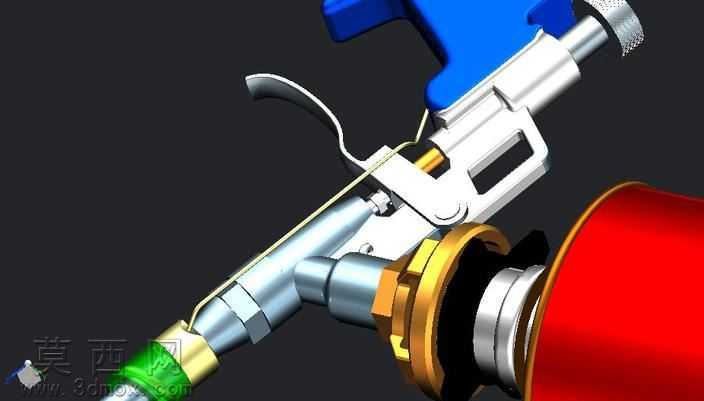

本作品为手持式泡沫加热喷枪的三维数字化模型，整体建模过程依托NX软件完成，从产品功能逻辑出发拆解各部件结构，完整还原了产品的装配关系与外观细节。建模阶段首先梳理产品的功能分区，将整体结构划分为储料罐体、握持操作组件、喷杆输出组件、调节控制组件四大模块，每个模块单独完成零件建模后再进行整体装配约束，确保各部件的配合间隙、活动行程符合实际产品的使用逻辑。储料罐体部分采用回转体建模思路，精准还原罐体的圆柱轮廓、顶部连接螺纹结构以及罐体表面的曲面过渡，罐体与顶部阀座的配合结构做了精细化处理，还原了密封连接的结构特征。握持操作组件部分重点还原了扳机结构、握持手柄的人体工学曲面，手柄处的曲面造型经过多轮曲率调整，贴合手部握持的自然弧度，扳机与阀体的联动结构做了完整的运动副预留，可直观展示按压扳机时的阀件开合逻辑。喷杆输出组件部分还原了细长喷杆的同轴度特征，喷杆前端的喷嘴结构、中部的调节环结构都做了细节刻画，调节环与喷杆的配合螺纹、防滑纹理都清晰呈现，喷杆与阀体连接部位的锁紧结构也完整还原，体现了实际产品的快装快拆设计思路。材质与渲染阶段，针对不同部件的材质特性做了区分设置：储料罐体采用金属烤漆材质，调整了金属漆的反射率与粗糙度参数，还原红色漆面的饱满质感与细微的金属颗粒感；金属管路、阀件部分采用镀铬金属材质，设置了较高的反射强度与清晰的环境反射，还原金属部件的光亮质感；手柄、调节环等塑料部件采用哑光工程塑料材质，调整了漫反射参数与粗糙度，还原塑料件的温润哑光质感；密封件、防滑部件采用橡胶材质，设置了较低的反射率与较高的粗糙度，还原橡胶材质的阻尼质感。渲染过程中搭建了三点式布光系统，主光从侧上方照射突出产品的主体轮廓与曲面转折，辅光补充暗部细节避免暗部死黑，轮廓光从后方打亮产品边缘，将产品与深色背景区分开，同时开启全局反射与全局光照效果，让不同材质之间的反射影响更贴近真实物理效果，最终呈现的渲染图清晰展示了产品的整体造型、各部件的位置关系与材质差异，可直观呈现产品的设计细节，为后续的产品结构验证、外观优化、生产开模提供完整的三维数据参考。
