古代配重式投石机三维复原模型

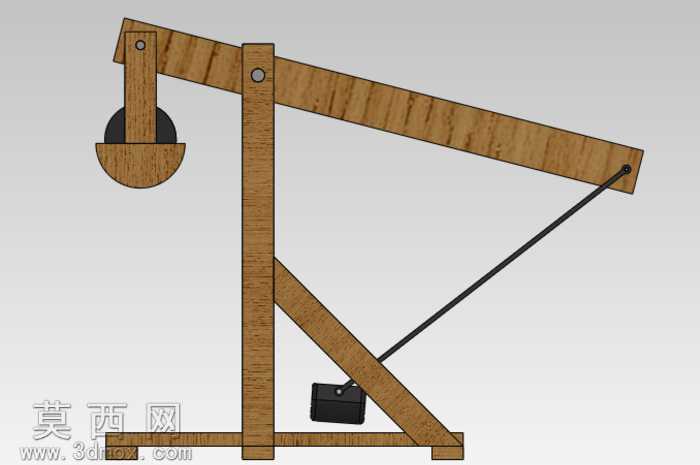

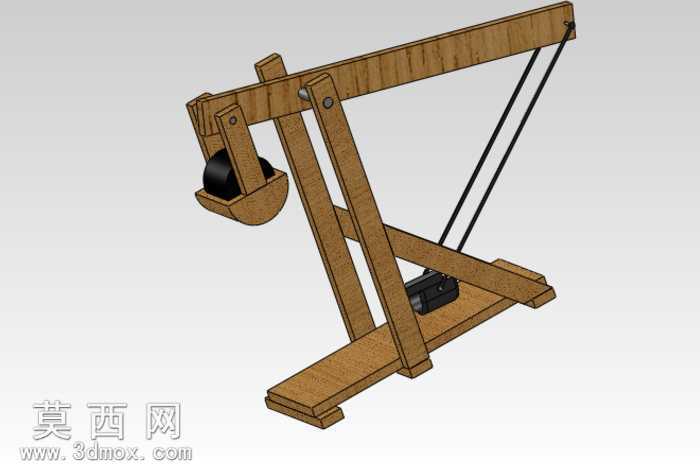

本模型为古代军事配重式投石机的三维数字化复原作品，在三维建模过程中严格参考古代投石机的真实结构比例，采用SolidWorks完成全参数化建模，所有零部件均按照实物的装配逻辑进行约束搭建，完整还原了这类古代弹射器械的运作结构。模型主体结构采用木质纹理材质进行渲染表现，通过调整材质的粗糙度、纹理走向与凹凸参数，还原出实木构件的自然质感，支架部分的斜向支撑、竖向立柱与横向底座的衔接结构完全按照古代木作的榫接逻辑设计，各铰接部位的销轴构件单独建模，清晰展现结构的活动连接关系。模型的核心投射臂采用长条形木质构件设计，前端设置有承载石弹的半圆形弹托，弹托上方设置限位挡件避免投射过程中弹药滑脱，投射臂的铰接支点设置在靠近前端的位置，符合杠杆省力的力学设计逻辑。后端的配重装置采用黑色配重块设计，通过斜向拉索与投射臂尾端连接，拉索构件采用柔性材质模拟，还原了绳索的张力表现。在建模过程中，设计师首先梳理了投石机的运作原理：依靠配重块的重力下坠带动投射臂绕支点快速转动，当臂体摆动至竖直位置时，弹托内的石弹依靠惯性被抛出实现远程攻击，因此在结构设计时特意调整了支点位置、配重块重量比例与臂体长度的参数关系，确保模型的结构符合真实的力学逻辑。渲染阶段采用素色背景突出模型主体，通过柔和的侧光打光展现木质构件的纹理层次与结构的立体感，所有构件之间无干涉问题，装配关系清晰明了，既可以作为古代军事器械的科普展示模型，也可用于古兵器复原相关的动画制作、场景搭建素材，完整展现了古代劳动人民在机械力学应用上的设计智慧。
