摩托挂载式双自行车拖运车架结构设计

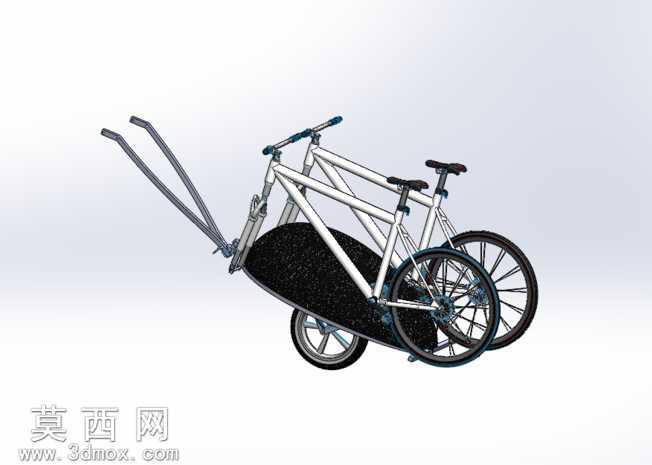

该作品为概念设计的摩托车挂载式自行车拖运车架，整体通过三维参数化建模完成全结构搭建，建模过程中以实际使用场景的尺寸约束为基准，精准匹配摩托车尾部挂点的安装尺寸、常规两轮自行车的轮距与车架宽度参数，确保结构适配性。模型构建时先完成主承重梁的草绘与特征拉伸，两根向前延伸的牵引挂臂采用一体化折弯特征设计，挂臂末端预留标准挂接接口，可与摩托车尾部的拖车连接座快速锁止，保证拖行过程中的连接稳定性。中部承载平台采用曲面建模完成弧形托板的造型，托板表面赋予磨砂防滑材质，模拟高密度防滑耐磨衬垫的质感，避免运输过程中自行车漆面剐蹭；托板下方设置单组辅助支撑轮，轮组采用辐条式结构建模，搭配橡胶轮胎材质，拖行时可分担承载重量，减少行驶过程中的晃动。车架两侧设置可调节的轮组固定卡位，卡位结构采用卡扣式设计，建模时预留了松紧调节的活动间隙，可适配不同轮径的自行车固定需求，将两台自行车竖向叠放固定后，车轮可嵌入卡位完成限位，搭配绑带挂点结构可进一步加固载物。渲染阶段采用哑光金属材质赋予车架主体，模拟高强度铝合金的轻量化金属质感，牵引臂部分赋予稍深的金属磨砂材质区分受力结构，自行车轮组部分还原橡胶轮胎与金属辐条的材质差异，背景采用简洁渐变灰白环境突出主体结构，渲染光影采用柔和侧光，清晰展现各部件的衔接关系与结构层次。设计思路围绕摩托车短途携带自行车的出行需求展开，在保证结构强度的前提下尽可能压缩整体体积，避免拖行时超出摩托车的通行宽度，同时兼顾取放自行车的操作便捷性，承载托板的弧形造型可贴合自行车下管的轮廓，减少固定时的空隙，降低行驶过程中的异响与晃动风险，整体结构无多余冗余设计，所有连接部位均做了圆角过渡处理，避免尖锐棱角带来的使用安全隐患，概念设计中还预留了供电模块的安装位，可拓展搭载太阳能供电组件与USB输出接口，满足户外出行的小型用电需求。
