印度摩托车锻造后轮总成三维设计

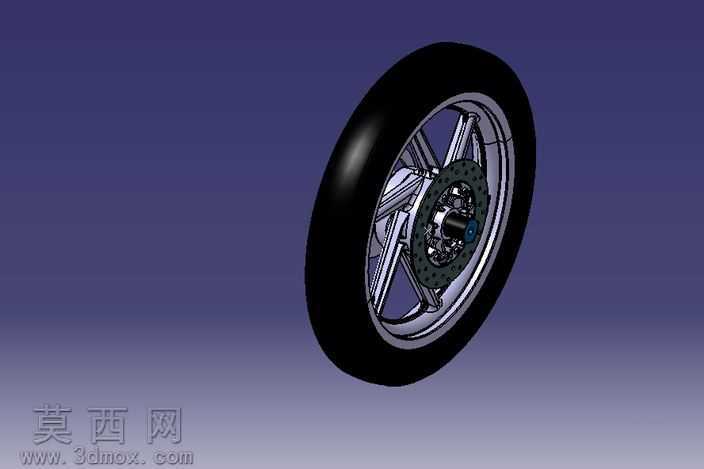

本作品为面向印度摩托车适配的锻造后轮总成三维建模成果，建模阶段依托CATIAV5平台完成全参数化结构搭建，严格遵循摩托车后轮实际装配逻辑与尺寸规范开展设计。建模过程中首先完成轮胎主体的曲面构建，通过多段截面线扫掠、曲面缝合生成符合摩托轮胎弧度的实体结构，还原橡胶轮胎的胎面轮廓与侧壁厚度特征，确保轮胎与轮毂的配合尺寸精准无干涉。轮毂部分采用锻造工艺对应的结构设计，通过多辐条对称式布局完成轮辐建模，每根辐条的截面做渐变过渡处理，既保证轮辐的结构强度，也还原锻造轮毂的轻量化设计特征，轮辋部分做台阶式限位结构设计，匹配轮胎安装的定位需求。刹车系统部分完整还原碟刹结构，对刹车盘的通风散热孔、安装定位孔做阵列化特征建模，还原刹车盘与轮毂的同轴装配关系，同时对轮毂中心的轴承安装位、轴套、固定螺栓等细节零件做逐一建模，每个紧固件的螺纹特征、垫片结构都按照实际装配标准完成参数匹配，所有零件之间保留合理的装配间隙，符合实际生产中的公差配合要求。渲染阶段采用分层材质赋予方案，轮胎部分设置哑光深黑橡胶材质，添加细微的表面粗糙纹理模拟橡胶质感，轮毂辐条与轮辋部分赋予高光亮面金属材质，模拟锻造铝合金的抛光金属质感，刹车盘采用半哑光灰铸铁材质，添加细微的金属颗粒纹理还原铸铁件的表面特征，紧固件部分采用镀锌亮银金属材质，区分不同零件的材质差异。场景布光采用多光源组合方案，主光源从侧上方投射突出轮毂的曲面轮廓，辅助光源补全暗部细节避免结构死黑，背景采用渐变深蓝色调突出主体结构，最终渲染效果清晰展现后轮总成的完整装配结构与各部件的形态特征。设计过程中充分考虑摩托车后轮的承载需求与行驶工况，辐条的受力角度、轮辋的壁厚、刹车盘的安装强度都经过结构合理性校验，整体模型装配关系完整，可直接用于后续的结构仿真、装配演示或配件开发参考，完整还原了锻造摩托后轮的全部结构细节。
