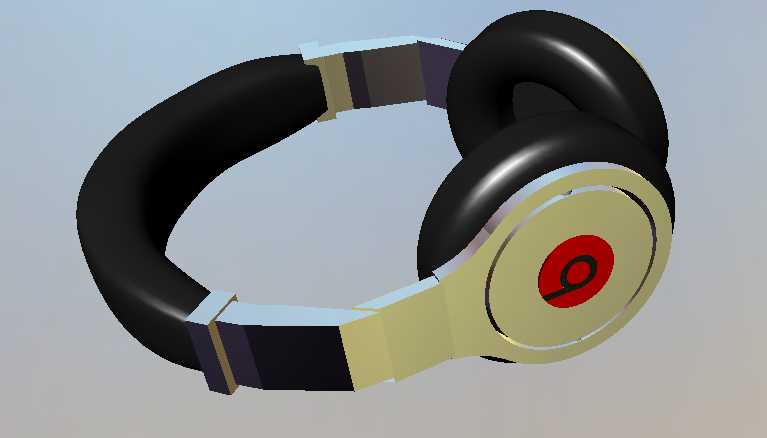

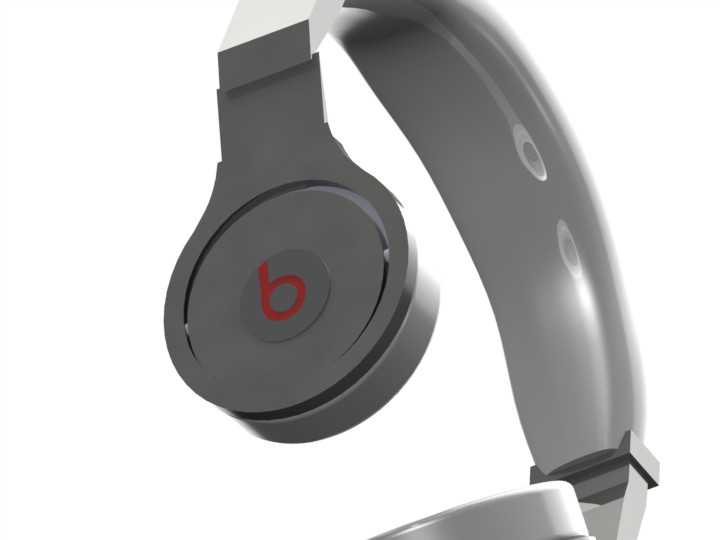

Dr Dre Beats款头戴式耳机结构设计

这款头戴式耳机的三维结构设计，核心围绕日常音频收听场景的使用需求展开，覆盖个人通勤、室内影音娱乐、小型工作室监听等多个民用音频使用场景，结构设计全程贴合佩戴舒适度与声学腔体的双重要求。从功能特性来看，整体结构分为头梁支撑段、耳罩旋转连接段、发声单元腔体三个核心模块，头梁部分采用弧形贴合轮廓，预留了柔性缓冲层的安装空间，连接转轴处设计了多档位阻尼转动结构，可适配不同头围尺寸的佩戴需求，耳罩部分采用圆形封闭式腔体结构，内侧预留了软质耳垫的安装卡槽，既能够保证佩戴时的贴合度减少漏音，也能降低长时间佩戴对耳部的压迫感。设计思路上优先平衡了结构强度与整体重量，头梁内部的支撑骨架采用薄壁弧形结构，在保证抗弯折强度的前提下尽可能削减壁厚，减少整体佩戴负重，耳罩与头梁的连接位采用隐藏式转轴设计，既保证了耳罩可实现水平方向15度、垂直方向30度的角度调节，适配不同耳部轮廓的贴合需求，也避免了外露转轴破坏整体外观的流畅性。外形尺寸方面，单耳罩的外径控制在85mm左右，厚度控制在32mm，头梁完全展开后的整体宽度为180mm，收纳状态下头梁可向内折叠，折叠后的整体厚度不超过70mm，能够适配常规的耳机收纳包尺寸，安装边界上，发声单元的安装位预留了40mm直径的标准单元安装槽，接线孔位设置在左耳罩的下侧边缘，预留了3.5mm音频线的穿线与固定空间，耳罩外壳与内盖采用卡扣式连接结构，预留了0.8mm的卡扣配合间隙，无需额外螺丝即可实现腔体的闭合固定，同时也方便后期的单元检修与配件更换。腔体内部的结构做了阶梯式的导音槽设计，能够减少腔体内的声波反射杂讯，耳罩后侧的装饰件采用嵌入式安装结构，与外壳表面保持齐平，避免凸起部分在佩戴时产生硌碰感，头梁与连接臂的衔接处做了圆角过渡处理，消除了结构应力集中点，能够提升反复弯折后的结构使用寿命。
