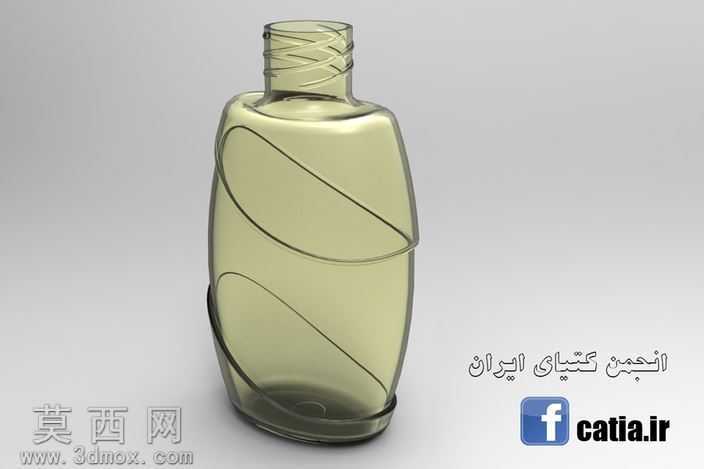

带螺旋装饰纹理的橄榄绿便携塑料瓶

该瓶体三维模型采用CATIA软件完成全参数化建模，整体造型以流畅的曲面过渡为核心设计逻辑，建模阶段先通过多截面曲面命令勾勒瓶身的扁椭形基础轮廓，针对瓶身中部的微收腰结构，采用曲率连续的桥接曲面完成上下段瓶身的衔接，确保整体曲面无尖锐棱角、光影过渡自然顺滑。瓶口部位设计为标准螺纹接口，建模时通过螺旋线配合扫掠命令生成连续的外螺纹结构，螺纹牙型采用圆角过渡处理，既保证与瓶盖的旋合适配性，也避免实际生产中出现应力集中的问题。瓶身表面的螺旋装饰线条，采用投影曲线结合可变截面扫掠的方式制作，线条从瓶口位置螺旋向下延伸至瓶底，三条装饰线的螺距随瓶身曲面曲率自适应调整，保证线条始终贴合瓶壁表面，不会出现曲面偏移破面的情况。材质渲染阶段选用半透明橄榄绿PET塑料材质，调整材质的折射系数、粗糙度与半透明深度参数，模拟出薄壁塑料容器的通透质感，同时在瓶身边缘添加微弱的菲涅尔反射效果，还原真实塑料材质在光照下的边缘高光表现。瓶底采用微内凹的平底结构，建模时通过加厚曲面命令统一控制整个瓶壁的壁厚，保证壁厚均匀一致，符合吹塑成型的工艺要求，避免实际生产中出现厚薄不均导致的变形问题。整体设计兼顾造型美观度与生产可行性，曲面建模过程中全程进行曲面质量检查，通过曲率梳分析、斑马纹检测确保所有曲面均达到G2连续标准，模型可直接导入渲染软件生成产品效果图，也可用于后续的模具结构设计、工艺可行性分析等环节，为日化类包装容器的设计提供完整的三维数字参考。
