空气取水制纯水设备结构设计方案

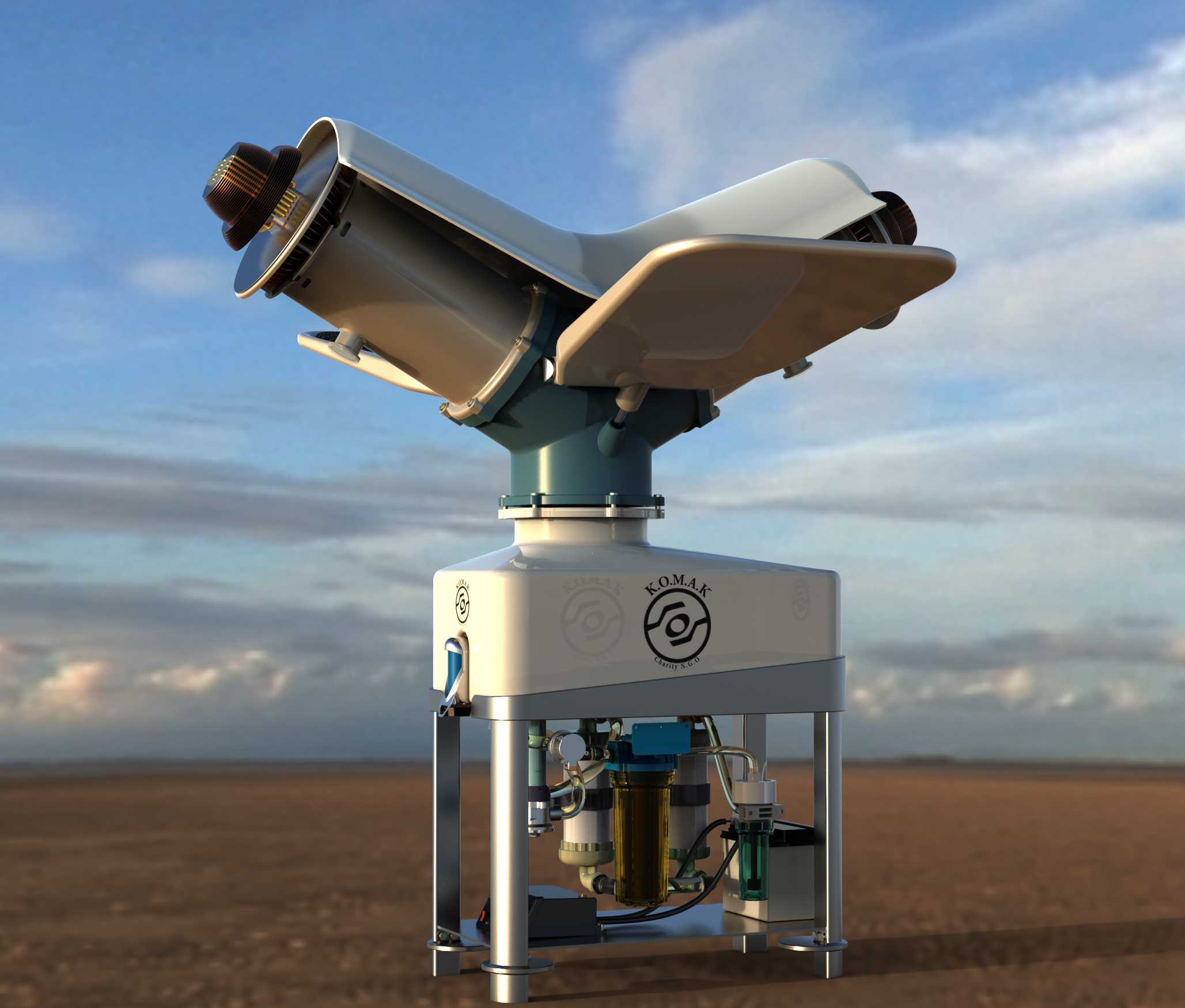

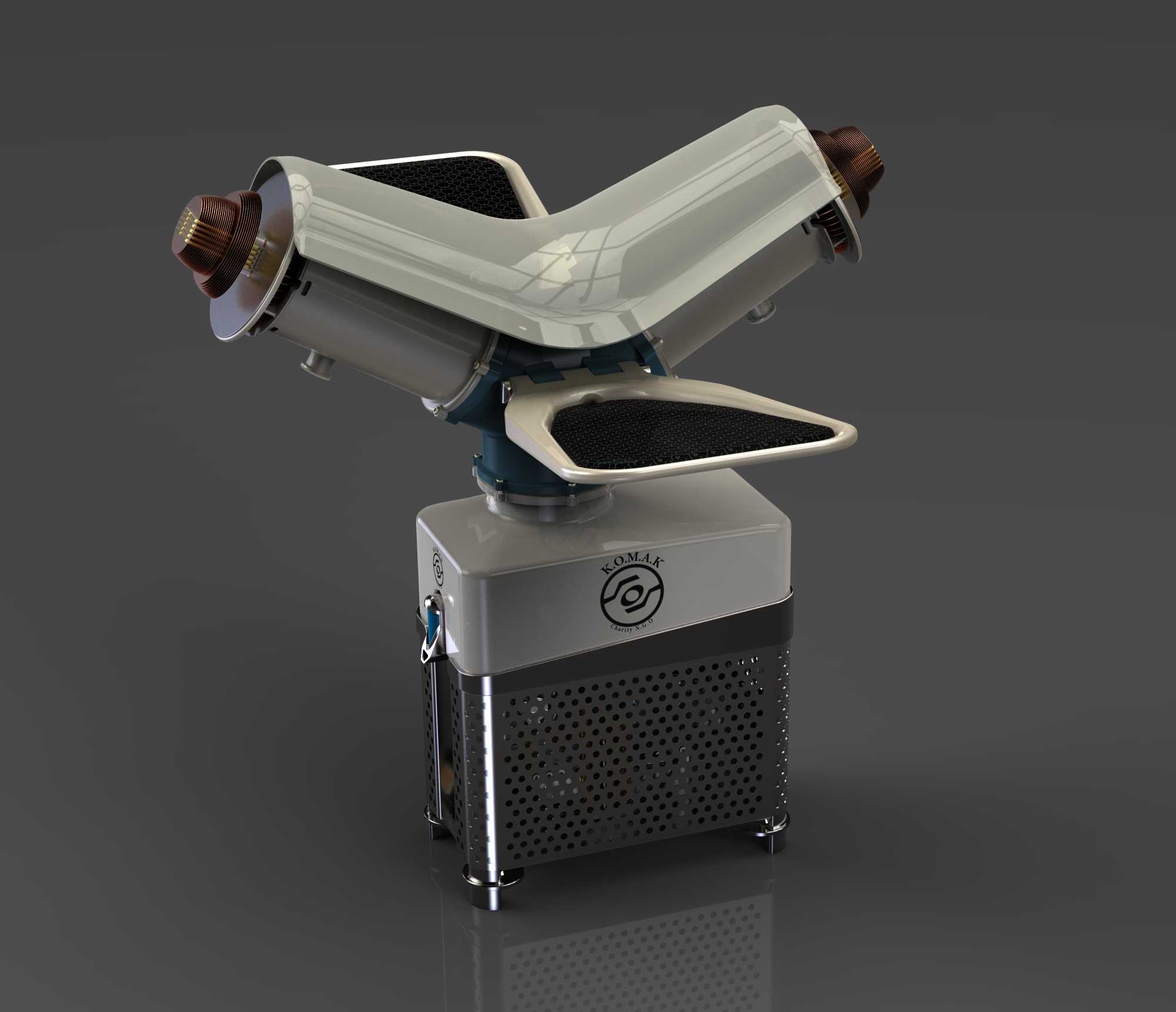

　　这款空气取水设备的结构设计，核心围绕干旱缺地表水区域的饮用水获取需求展开，可适配野外作业站点、偏远无供水村落、应急救灾临时驻扎点等多种无外接供水管网的场景，无需接入地表水源，仅依托环境空气即可完成纯水制备。设备整体采用立式分层布局，上部为带导流罩的空气引入与换热冷凝单元，倾斜布置的翼型导流结构可在自然风环境下提升进风效率，无需额外配置大功率引风风机即可保证足够的空气流通量，降低设备运行能耗。中部为核心功能集成舱，内部集成冷凝换热组件、纳米涂层亲水换热片、气液分离结构，换热叶片表面的三层梯度涂层设计，可在温差作用下让空气中的水汽更高效地在叶片表面凝结成水滴，顺着亲水涂层快速汇流至集水腔，避免凝结水二次蒸发损耗，相比常规冷凝取水结构，

　　水汽捕获效率可提升近四成。下部为支撑机架与水处理存储单元，采用铝合金型材搭建的框架式支撑结构，既保证整体结构强度，又能控制设备整体自重，方便整体吊装转运，机架内部预留了过滤组件、储水腔、增压泵的安装空间，凝结后的原水会经过多级过滤处理去除空气中携带的杂质、微生物，最终产出符合饮用标准的纯水。从安装边界来看，设备底部预留标准地脚安装孔位，可直接固定在硬化地面或者预制混凝土基座上，整体占地尺寸不足两平方米，安装时仅需预留上部进风区域的通风空间，侧面预留检修操作空间即可，无需复杂的管线预埋，仅需接通供电线路即可投入运行。设备的上部导流结构可根据安装区域的常年主导风向调整俯仰角度，最大化利用自然风提升进风量，在温度湿度适宜的环境下，

　　单日可产出数十升到上百升的纯水，完全可以满足小型站点或者数十人的日常饮用水需求。结构设计过程中充分考虑了户外使用的耐候性，所有外露金属部件均做防腐防锈处理，换热组件采用耐腐蚀的合金基材，可适应高尘、高盐雾等复杂户外环境，降低长期使用的维护频次。
