工业传动用涡轮叶轮结构三维建模作品

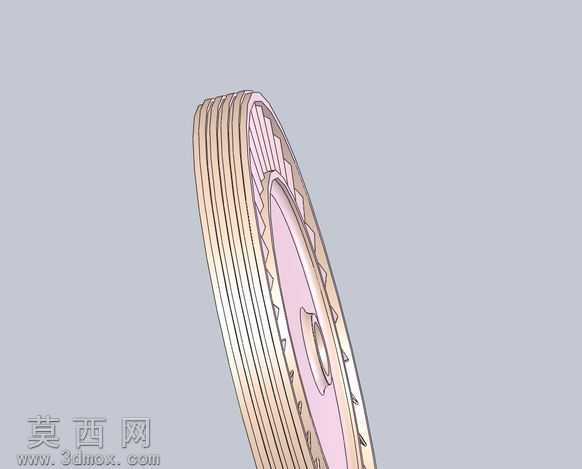

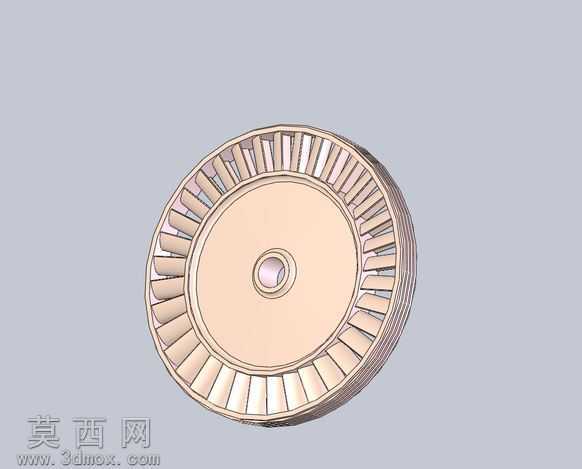

本作品为工业动力传动场景使用的涡轮叶轮三维建模成果，建模阶段以参数化设计思路为核心，首先确定叶轮中心安装轴孔的基准尺寸，以轴孔圆心为全局坐标原点，依次向外构建轮毂基体、轮盘主体以及周向均匀排布的叶片结构。建模过程中优先保证各结构的同轴度公差，中心轴孔设置有适配安装定位的台阶结构，轮毂与轮盘的过渡区域采用平滑圆弧过渡，避免应力集中问题的出现。周向叶片采用环形阵列的方式完成排布，每一片叶片的曲面弧度都经过反复调整，既保证叶片与轮盘连接位置的结构强度，也兼顾流体通过时的导流效率，叶片边缘做了微小的倒角处理，还原实际加工中的工艺特征。材质渲染阶段，轮盘与轮毂主体采用哑光金属材质，模拟铸钢或铝合金加工后的真实质感，调整材质的粗糙度、反光度参数，让金属表面呈现出细腻的漫反射效果，叶片部分在统一金属基底材质的基础上，略微调整反光参数，突出叶片曲面的弧度变化，整体渲染效果还原了真实机械零件的视觉质感。结构设计上，轮盘背面设置有环形加强筋结构，提升叶轮高速旋转时的整体结构刚度，避免高速工况下出现形变，所有叶片与轮盘的连接位置都做了加厚处理，匹配实际生产中的焊接或一体铸造工艺要求。建模全程严格遵循机械设计的尺寸规范，各部分结构的比例协调，既可以作为机械设计教学的演示案例，也能够为同类涡轮叶轮的实际生产设计提供三维结构参考，模型的各特征参数均可编辑调整，方便后续根据不同的工况需求修改尺寸、调整叶片数量与弧度，适配不同功率、不同转速的动力传输场景使用。
