可拓展防水蓝牙MP3播放手表设计

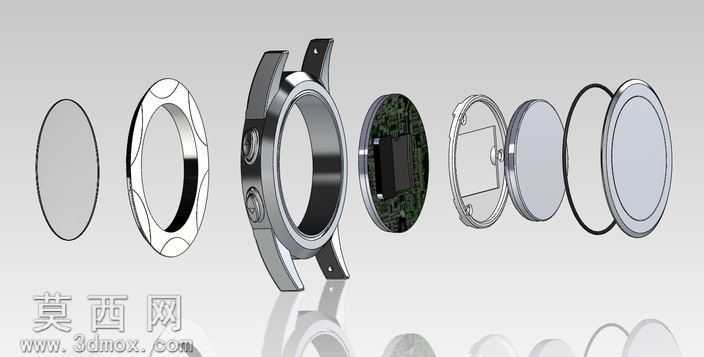

本作品为面向用户组比赛设计的集成MP3播放功能的腕表产品，在三维建模阶段采用SolidWorks完成全参数化结构搭建，首先以圆形腕表的经典表壳轮廓为基础基准，绘制表圈、表耳、侧置功能按键的基础草图，通过拉伸、旋转、扫掠等基础特征命令完成主体结构的实体建模，针对表壳侧部的MODE功能按键、音量调节按键以及表冠结构，单独拆分零件进行装配约束，还原实体按键的按压行程空间与装配间隙，保证各部件的结构合理性。建模过程中对表耳部分做了贴合人体腕部弧度的曲面处理，通过曲面放样、曲率连续调整让表耳与表壳衔接自然流畅，避免生硬棱角带来的佩戴违和感，同时预留了表带安装的生耳孔位，匹配常规腕表表带的通用安装尺寸。材质与渲染阶段，表壳主体采用亮面抛光金属材质，调整金属材质的反射粗糙度与环境贴图参数，还原不锈钢材质的高反光冷冽质感，表盘部分采用深色半透明镀膜玻璃材质，添加轻微的折射效果与表面镀膜的淡蓝色反光，模拟腕表表镜的真实光学表现，侧部的功能按键分别做了金属拉丝与宝石镶嵌的材质区分，其中下方按键嵌入深蓝色仿宝石装饰件，调整宝石材质的色散与透光参数提升细节精致度，表带部分采用哑光黑色硬质橡胶材质，添加细微的表面颗粒纹理还原橡胶材质的触感表现。设计思路上围绕无电线防水、可无限扩容的核心需求展开，整体表壳采用一体化密封结构设计，取消外露的接线开口，内置微型SD存储卡拓展槽与蓝牙无线传输模块，无需有线连接即可完成音频文件传输与耳机配对，全密封的结构设计让产品具备基础防水能力，能够满足日常佩戴时的溅水、淋雨场景使用需求。表盘内部保留了传统指针式腕表的走时显示结构，将MP3播放的状态指示与传统腕表的时间显示做融合设计，侧部的多按键布局分别对应模式切换、音量加减、播放控制功能，无需额外触控屏幕即可完成盲操作，兼顾传统腕表的佩戴装饰属性与MP3播放器的便携音频功能，整体建模过程中对所有装配零件做了干涉检查，确保各部件之间无结构冲突，装配公差符合日常消费电子产品的生产精度要求，渲染阶段采用柔和的影棚布光，突出金属表壳的轮廓反光与表镜的通透质感，完整呈现产品的外观设计效果与结构细节。
