手持便携放大镜结构设计三维数模

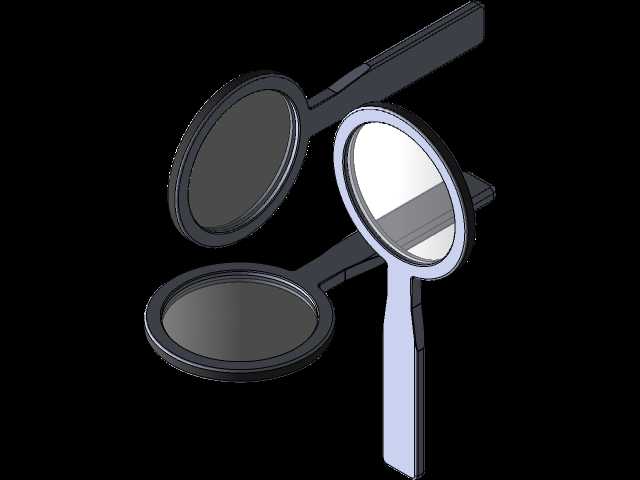

日常质检、精密元件查验、老年阅读辅助、户外勘探观察等场景中，手持放大镜是使用频率极高的基础工具，这款结构设计充分考虑了不同握持习惯下的使用体验，针对长时间手持作业的受力特点做了结构优化。镜圈采用包边式结构，边缘做圆弧过渡处理，既可以稳固夹持光学镜片，避免镜片受外力磕碰出现崩边、移位，也能在镜片意外跌落时起到缓冲防护作用，镜圈内侧预留的镜片安装槽深度经过测算，可适配常规厚度的玻璃或树脂放大镜片，安装时通过胶接或者压圈固定即可，不需要额外设计复杂的锁紧结构，降低装配复杂度。手柄部分做了两种形态的适配设计，直柄款贴合手掌虎口的自然握持角度，柄身做了微弧收腰处理，表面预留防滑纹理的加工余量，长时间握持不会出现硌手、打滑的问题；短柄款更适合便携收纳场景，整体长度更短，可放入工具包或者口袋中携带，适合外出作业时临时取用。镜片部分的有效通光口径经过合理规划，既保证足够的观察视野，也不会因为镜圈尺寸过大导致整体重量超标，手柄与镜圈的连接位置做了加强筋过渡，避免频繁使用后连接位置出现断裂，整体结构没有冗余的装饰部件，所有曲面设计都服务于握持手感与结构强度。从安装边界来看，整款产品的最大外轮廓尺寸适配常规的注塑加工开模要求，壁厚均匀，没有出现壁厚突变的位置，可直接采用ABS或者PP材质注塑成型，不需要额外做拆件处理，镜圈与手柄为一体化结构，减少装配工序，降低生产过程中的组装成本。光学镜片的安装位置与镜圈端面预留了0.2mm的沉台，装配后镜片不会突出镜圈表面，放置时镜片不会直接接触桌面，避免镜片表面被刮花，影响观察清晰度。针对不同使用场景的需求，手柄尾部可预留挂绳孔位，方便穿挂腕带，防止使用过程中不慎滑落，整体结构没有细小易脱落的零部件，适合在生产车间、实验室、日常家居等多场景下使用，结构强度可满足日常频繁取用、放置的使用强度要求，不会因为常规的磕碰、摔落出现结构损坏。
