军用标准带挂环拉伸弹簧结构设计

这类带双端挂环的拉伸弹簧，在军用装备的机械连接、缓冲复位场景中应用十分广泛，从枪械的复进机构到车载设备的减震挂载、舱门的复位拉紧结构，都能见到同结构弹性元件的身影。不同于普通民用拉伸弹簧，符合军事标准的该类弹簧对载荷一致性、抗疲劳性能、极端环境适应性都有更严苛的要求，设计阶段需要先明确实际工况下的预紧拉力、工作行程、极限拉伸长度三个核心参数，再反向推导弹簧的线径、中径、有效圈数以及两端挂环的结构形式。

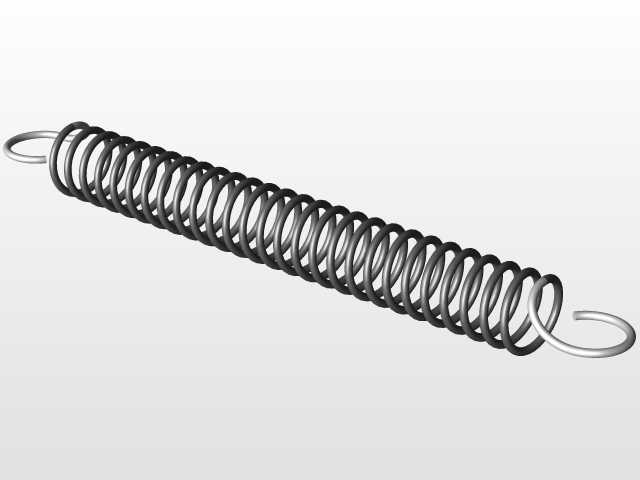

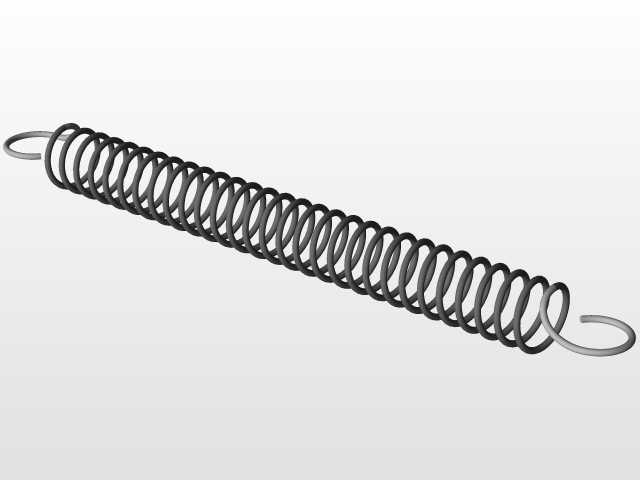

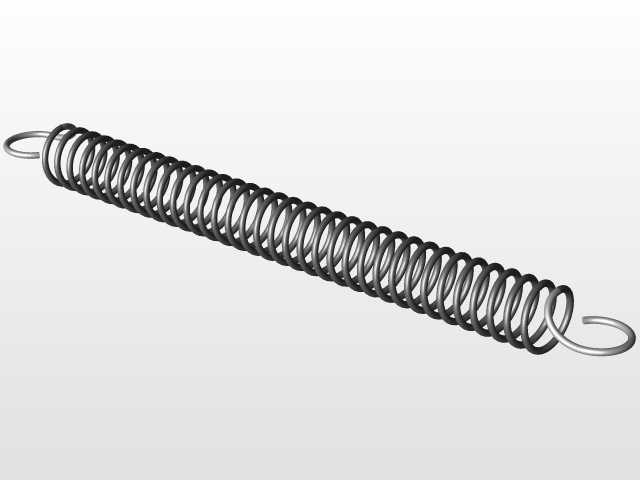

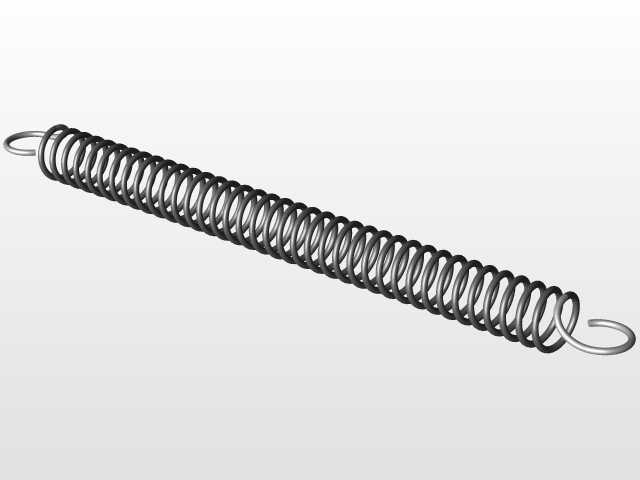

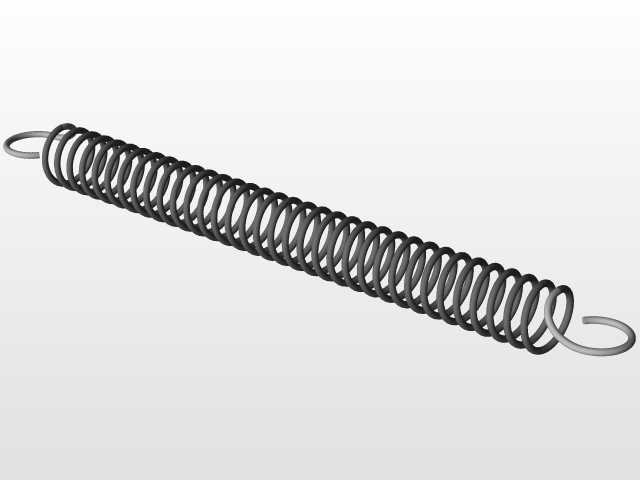

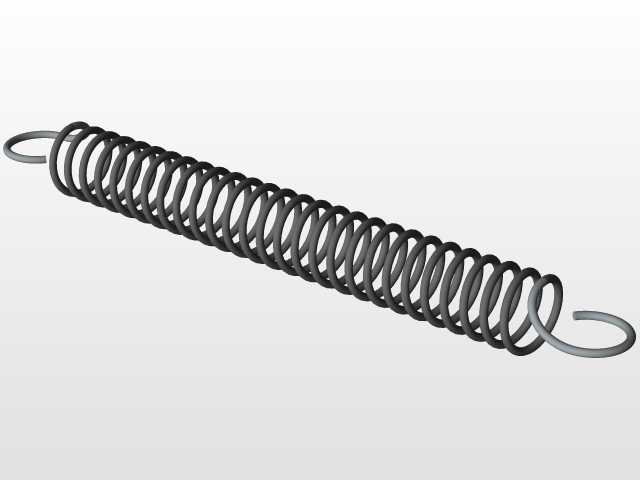

从结构上看，该弹簧采用两端一体弯折成型的圆环形挂耳，挂环与弹簧本体的衔接处做了平滑过渡处理，避免应力集中导致的断裂失效，这种一体成型的挂环相比焊接式挂环，抗冲击载荷能力更强，能承受瞬时的大拉力拉扯而不会出现挂环脱落的问题。弹簧本体的节距在自由状态下为密排贴合设计，只有在承受拉力时节距才会逐步拉开，这种设计可以在有限的安装长度内获得更长的工作行程，同时密排的圈体在自由状态下不会出现晃动异响，适配军用装备对静音、抗振动的使用要求。

设计过程中需要重点校核安装边界尺寸：弹簧自由状态下的总长度包含两端挂环的轴向尺寸，安装时两端挂环分别与设备上的固定销轴铰接，需要预留挂环的转动空间，避免弹簧拉伸过程中挂环与安装座发生卡滞。弹簧的线径选择需要匹配额定载荷下的剪切应力，确保在最大工作拉伸长度时，弹簧的剪切应力处于材料许用应力范围内，同时要预留足够的疲劳寿命余量，满足装备长期反复使用的可靠性要求。表面处理通常采用发黑或者镀覆工艺，兼顾防锈与耐磨性能，适配野外高温、高湿、盐雾等复杂使用环境，挂环的内孔尺寸需要与配套销轴做间隙配合，既要保证转动灵活，又要避免间隙过大导致的晃动磨损。

在实际选型应用中，这类弹簧不能直接按普通民用弹簧的参数代换，必须严格匹配对应标准下的刚度、载荷、安装尺寸参数，否则容易出现拉力不足导致机构复位失效，或者刚度过大导致操作力超标、甚至拉断挂环的问题。建模过程中需要准确还原弹簧的螺旋升角、两端挂环的弯折角度以及衔接处的过渡圆角，确保后续做机构运动仿真时，能准确模拟弹簧拉伸过程中的变形与受力情况，避免干涉问题。
