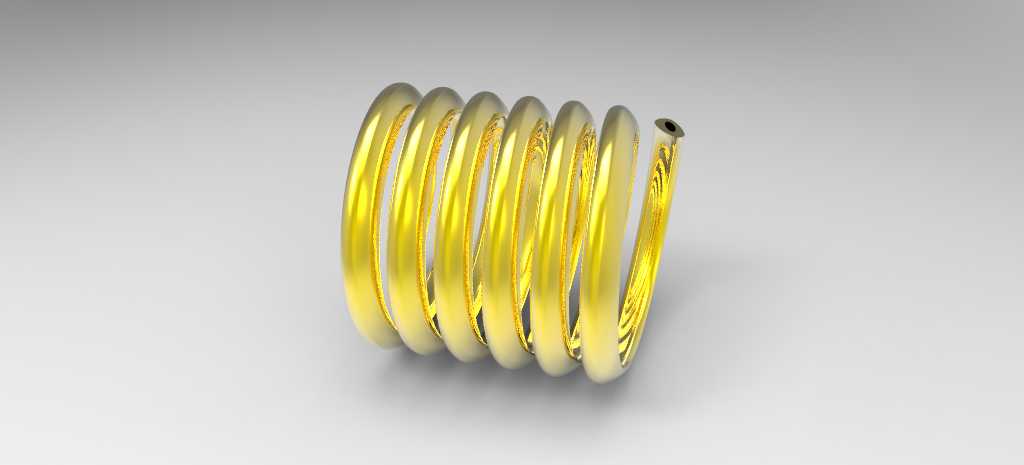

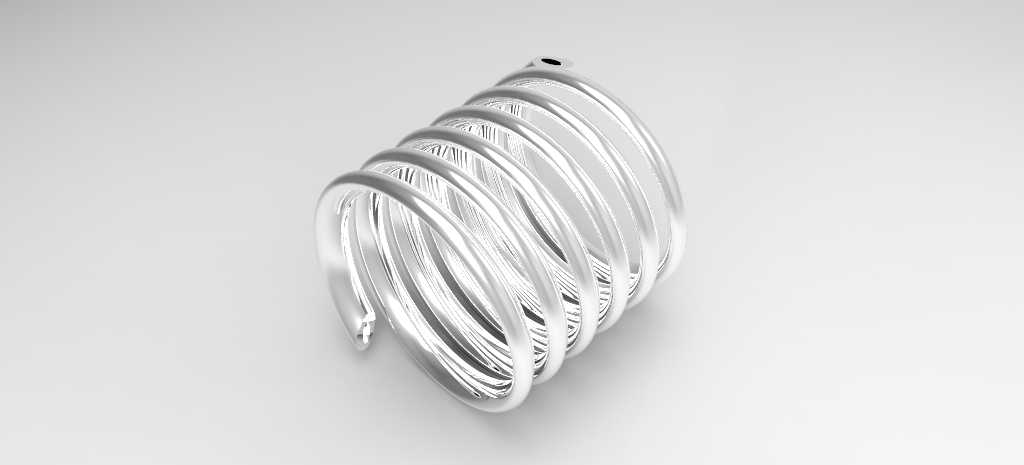

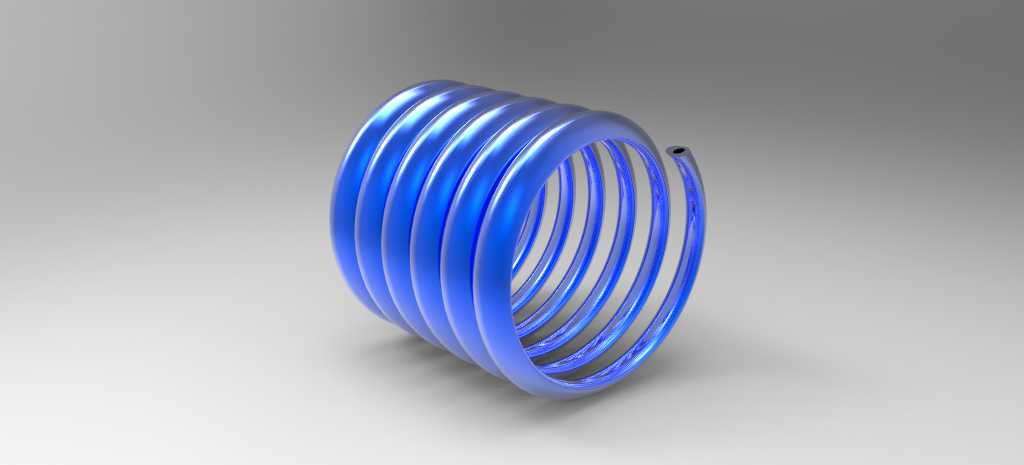

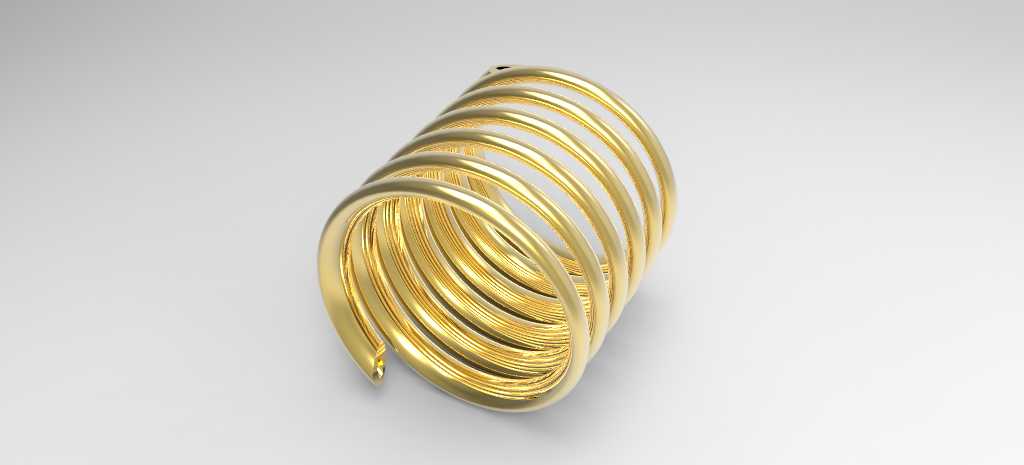

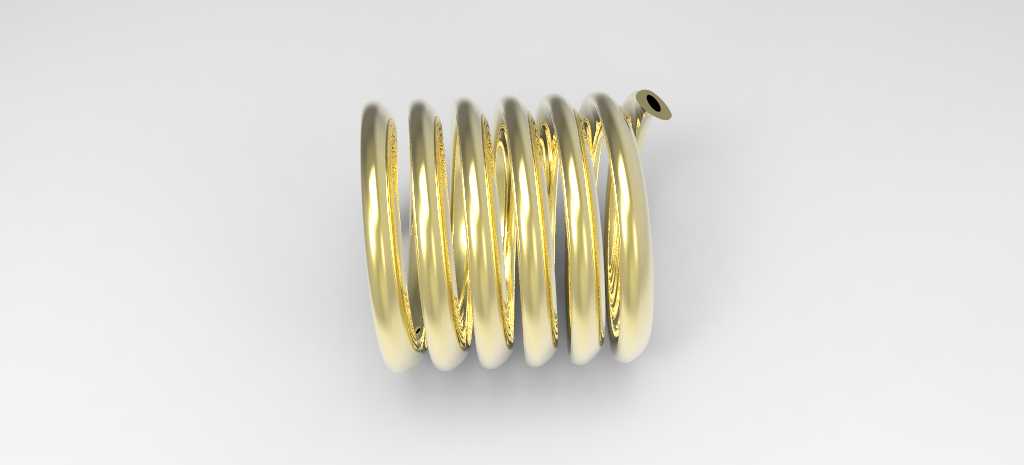

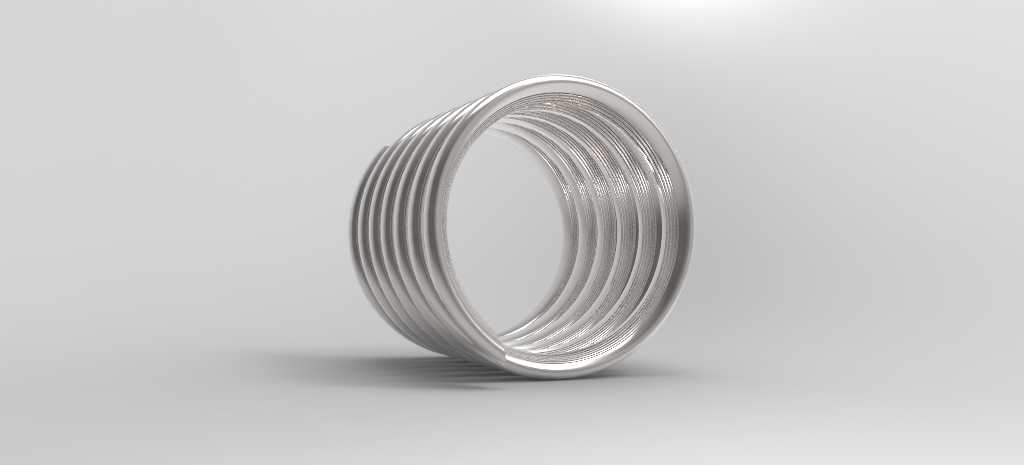

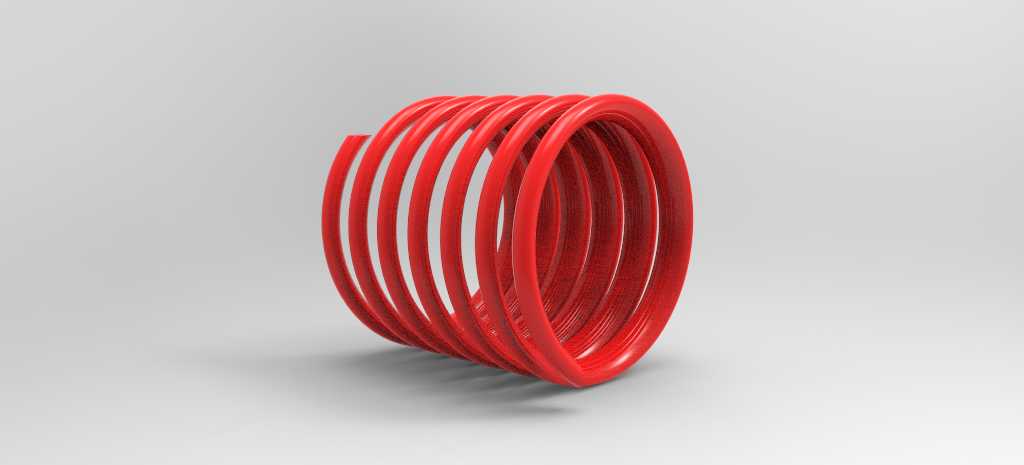

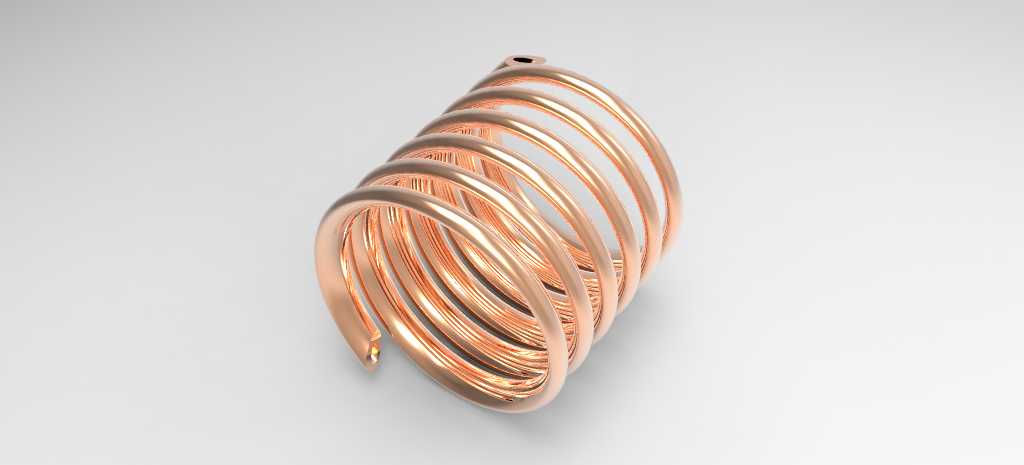

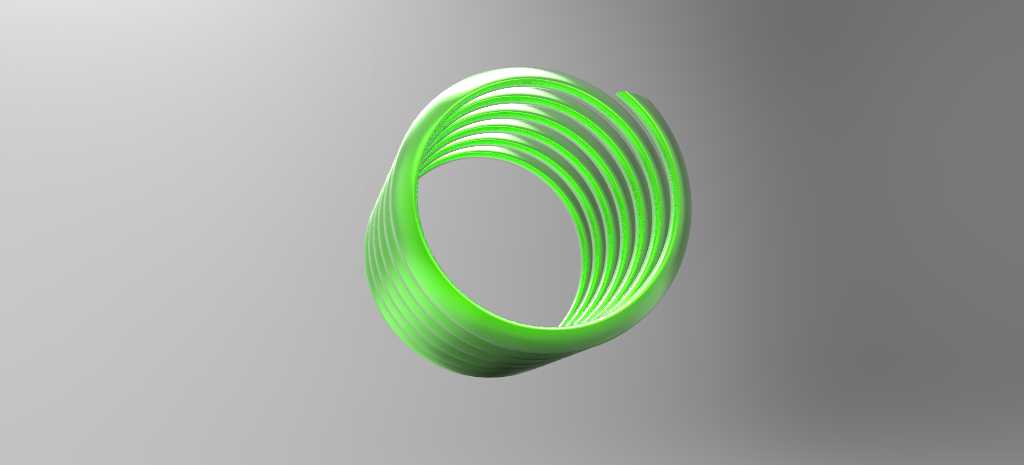

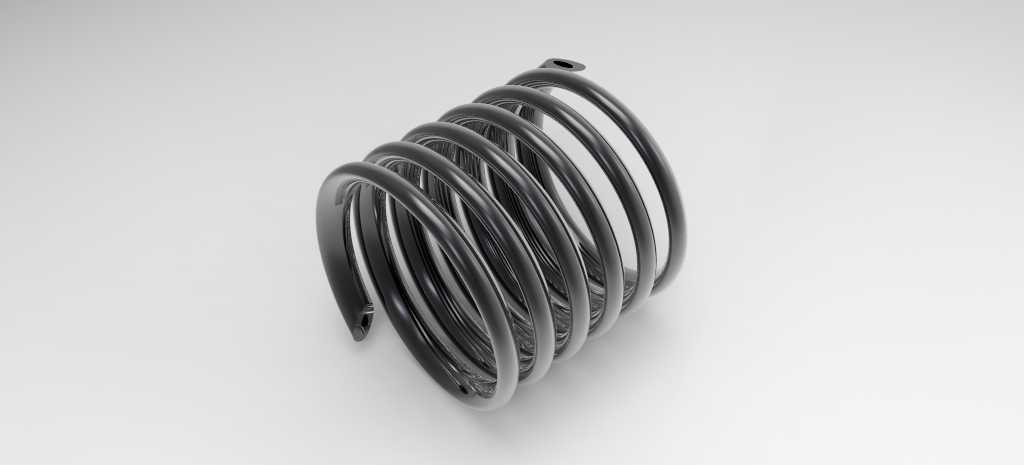

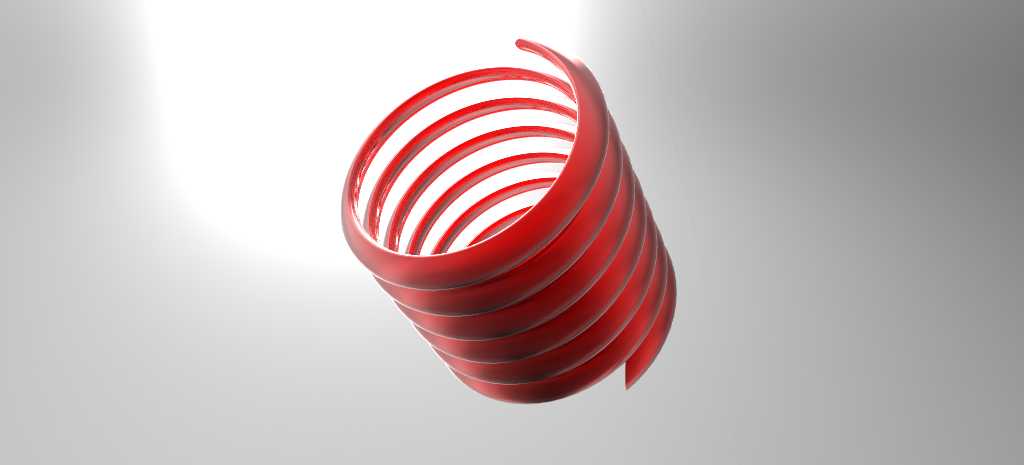

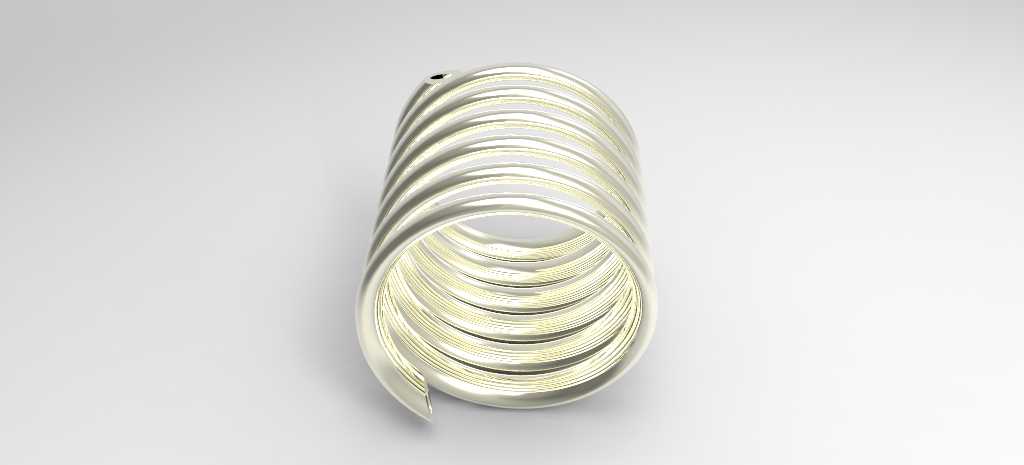

等节距圆柱螺旋压缩弹簧三维结构

这类圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常能在各类需要缓冲、复位、储能的场景见到它的身影，小到家电按键的复位结构，大到工程机械的悬架缓冲组、工业阀门的启闭复位结构、自动化产线的夹具压紧单元，都离不开这类基础弹性零件的支撑。从设计逻辑上看，这款弹簧采用等节距等外径的圆柱螺旋构型，簧丝截面为标准圆形，两端做了并紧磨平处理，这是压缩弹簧最常用的端部处理方式，能保证弹簧受压时两端支撑面平整，不会出现侧向偏移、受力偏载的问题，安装时两端可以直接贴合设备的安装座平面，不需要额外设计适配的弧形支撑结构，能降低配套安装位的加工难度。做结构选型的时候，首先要确认弹簧的安装边界，也就是安装腔的内径要比弹簧外径大0.5到1毫米，预留出弹簧受压时径向膨胀的余量，避免弹簧伸缩过程中和腔壁摩擦卡滞；弹簧的自由长度要比安装后的预压长度长15%到20%，保证安装后有足够的预紧力，不会在设备振动时出现松脱异响。从功能特性上看，这类等节距弹簧的刚度是线性的，也就是压缩量和弹力呈固定比例关系，在有效行程内弹力输出稳定，非常适合需要恒定弹力输出的复位场景，比如电磁阀的阀芯复位、气动接头的密封压紧、安全门的回弹结构，都能依靠它稳定的刚度特性保证动作可靠性。建模的时候要注意螺旋升角和簧丝直径的匹配，这款弹簧的螺旋升角控制在5到8度之间，既保证了足够的有效圈数来提供需要的弹力，又不会因为升角过大导致受压时出现圈间错位的问题；有效圈数和支撑圈数做了明确区分，两端各有一圈并紧的支撑圈，不参与弹力输出，只用来保证端面的平整度，中间的有效圈数是决定弹簧刚度的核心参数，调整有效圈数或者簧丝直径就能快速适配不同的弹力需求。实际装配的时候要注意，如果弹簧的长径比超过4，需要在弹簧内部加装导向轴或者外部加装导向套，避免弹簧受压到最大行程时出现失稳弯曲的问题，尤其是在高频往复运动的场景里，失稳不仅会导致弹力输出异常，还会加速簧丝的磨损，大幅缩短弹簧的使用寿命。这类弹簧的材质通常根据使用场景选择，普通工况用碳素弹簧钢丝就能满足强度需求，有腐蚀环境的场景会选用不锈钢丝，有高温要求的场景则会选用合金弹簧钢丝，但不管选用哪种材质，基础的螺旋构型、端部处理方式、安装尺寸边界都是通用的，这款三维模型完整还原了弹簧的螺旋走向、端部并紧磨平的结构特征，能直接用于装配干涉检查、运动仿真验证，也能作为基础件导入到各类设备的整体装配体中，不需要再重新绘制基础螺旋结构，能节省结构设计阶段的基础件建模时间。
