按动式自动出芯活动铅笔结构设计

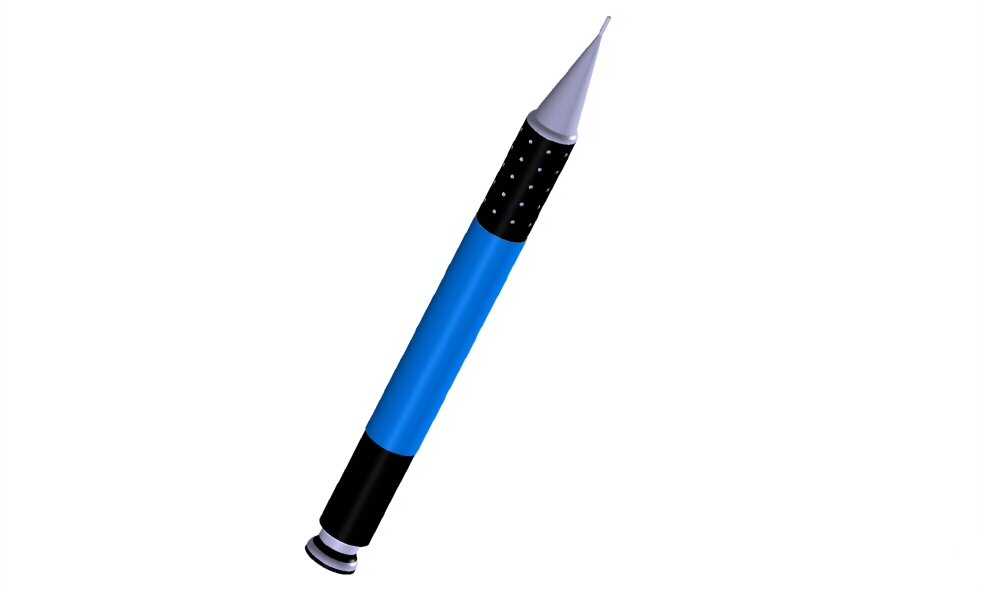

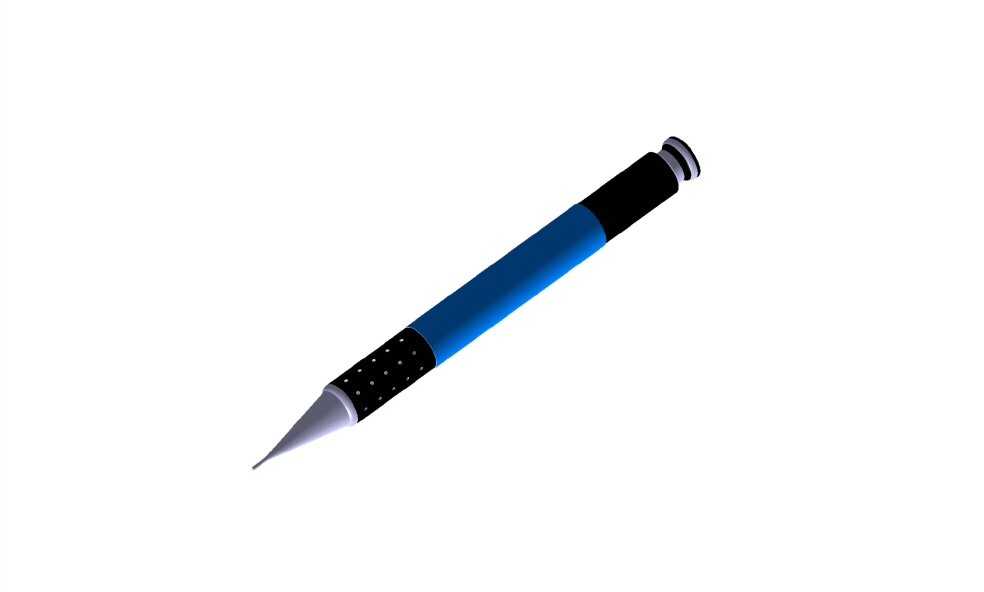

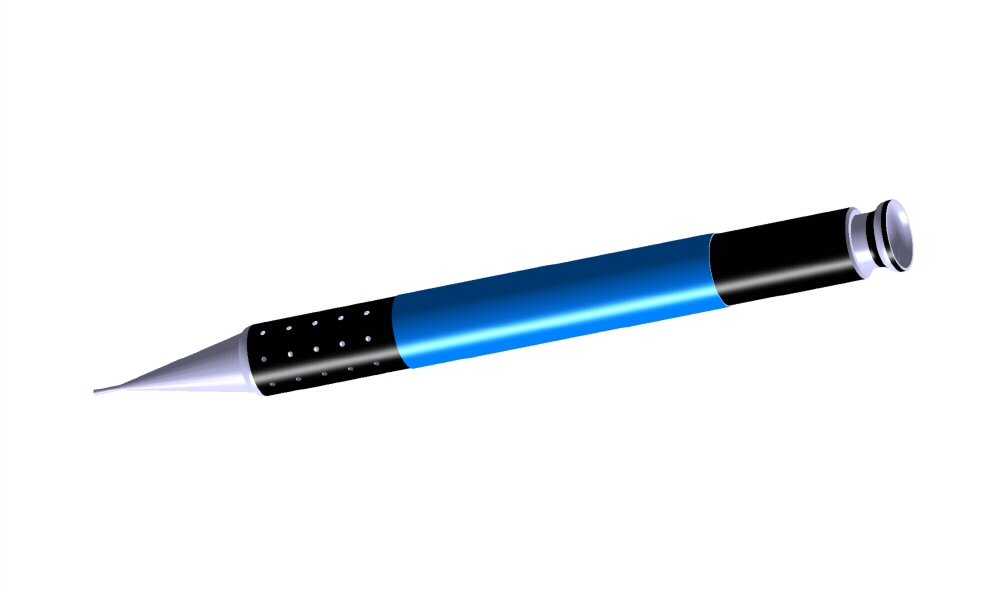

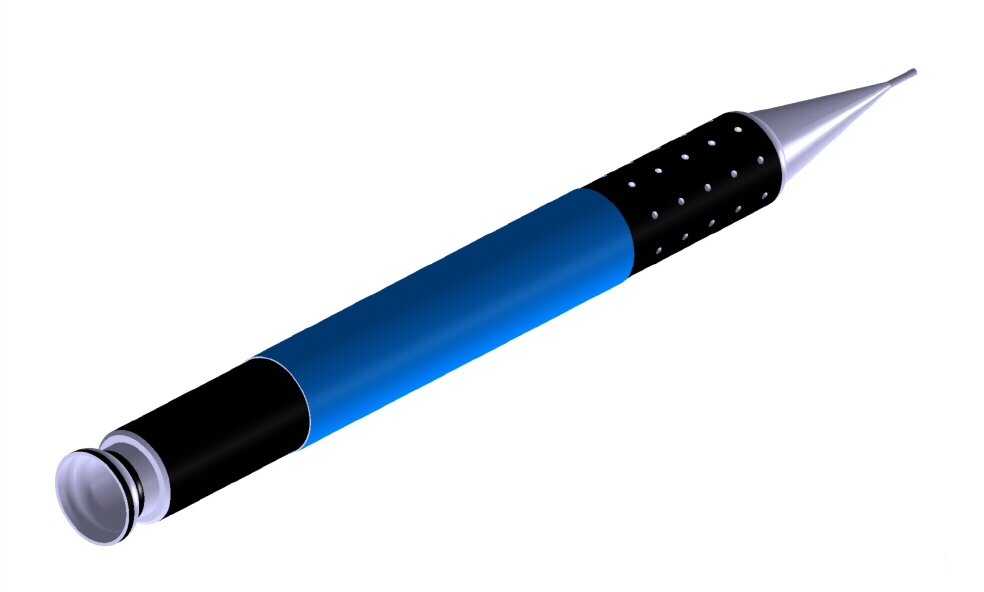

这款活动铅笔的结构设计围绕日常书写、工程绘图的高频使用场景展开，整体结构拆解后可分为笔尖护芯组件、笔身握持段、储芯管腔、按动出芯机构、尾端按帽五个核心部分，各部件的配合公差控制在0.02mm以内，避免出芯卡顿、笔芯晃动的常见问题。笔尖段采用锥形金属护芯管设计，护芯管伸出长度控制在3.2mm，既可以保证书写时视线无遮挡，适配工程制图时的精细线条绘制需求，也能减少铅芯受力断裂的概率，护芯管与笔身前端的配合采用过盈压装结构，长期按动使用也不会出现护芯管松动移位的问题。握持段做了双色分段设计，靠近笔尖的黑色橡胶包覆段长度为28mm，表面做了细密的点状防滑纹理，握持时的摩擦力适配长时间书写、绘图的发力习惯，不会因为手汗出现打滑情况；中段蓝色笔身采用铝合金薄壁结构，壁厚控制在0.8mm，在保证笔身结构强度的同时控制整体重量，整笔装配后的重量控制在12g左右，长时间握持书写不会产生明显的手部疲劳。笔身内部的储芯腔直径设计为4.5mm，可以容纳长度60mm的标准0.5mm铅芯，单次装填可容纳12根铅芯，满足日常一周左右的使用量，储芯腔内壁做了光滑抛光处理，铅芯在腔体内不会因为晃动产生碎屑卡滞的问题。出芯机构采用经典的三爪卡头结构，配合复位弹簧实现单次按动出芯长度0.3mm的精准控制，按动行程控制在4mm，按压力度设置为12N，按动手感清晰，不会出现空按或者连续出芯的问题，卡头的夹持力经过调校，既可以稳定夹持铅芯不回缩，也能在铅芯受力过大时允许铅芯小幅回缩，减少断芯概率。尾端按帽与笔身采用卡扣式连接，可拆卸清理内部的铅芯碎屑，按帽表面做了圆弧过渡处理，按动时的指尖接触感柔和，不会出现硌手的情况。整体外形尺寸方面，整笔总长度为148mm，笔身最大直径为10.2mm，适配常规的笔袋、笔套收纳尺寸，笔身各段的连接台阶处做了R0.5的圆角过渡，没有尖锐棱角，日常携带不会刮蹭包内物品。在结构设计的过程中，所有运动部件的配合面都预留了合理的磨损余量，按动机构的设计寿命可达10000次以上，满足日常使用的耐久性要求，各部件的拆分结构也适配常规的注塑、金属冲压加工工艺，量产时的装配工序简单，不需要复杂的专用工装即可完成整机组装。
