意式运动跑车外观造型三维结构设计

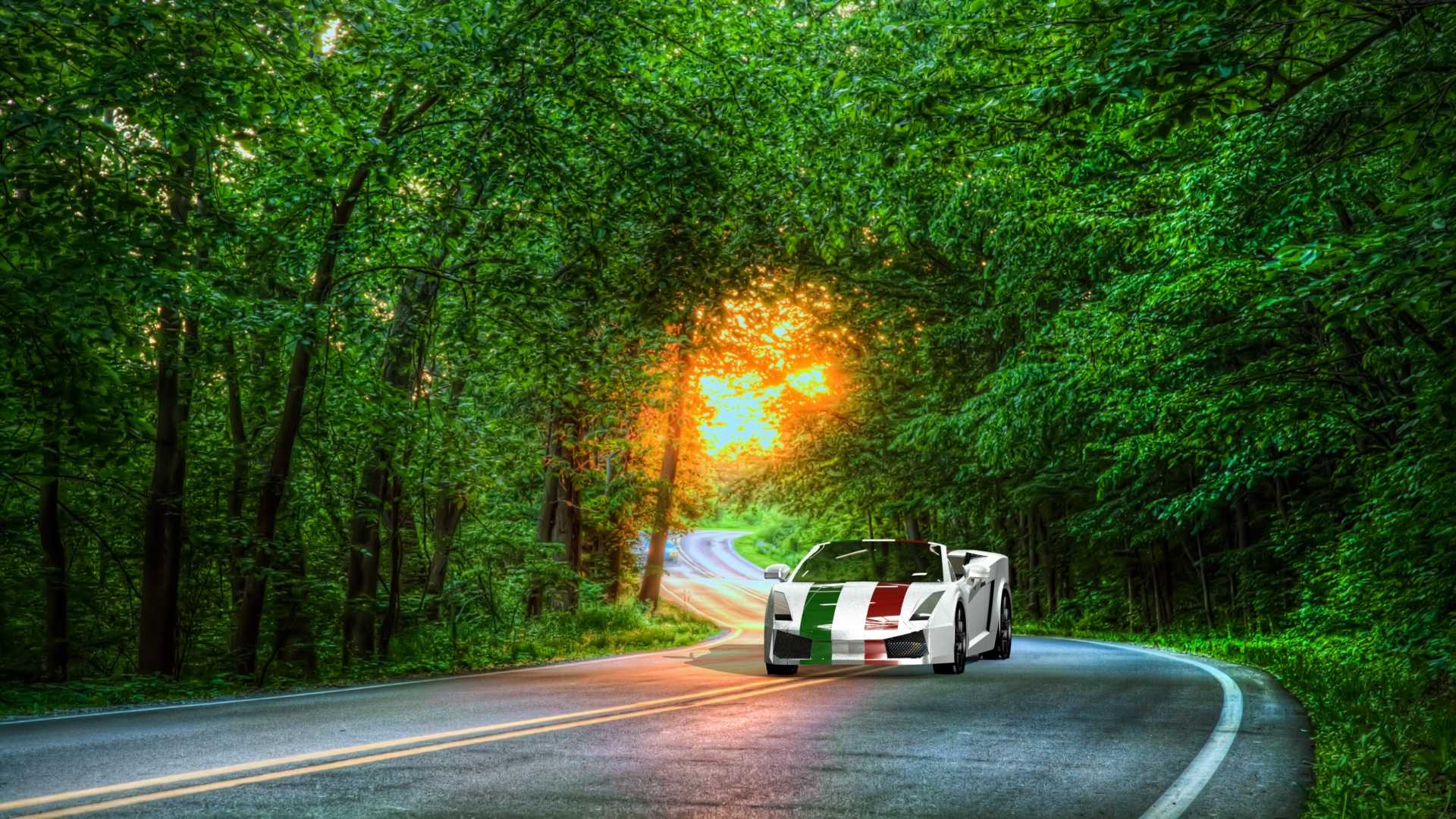

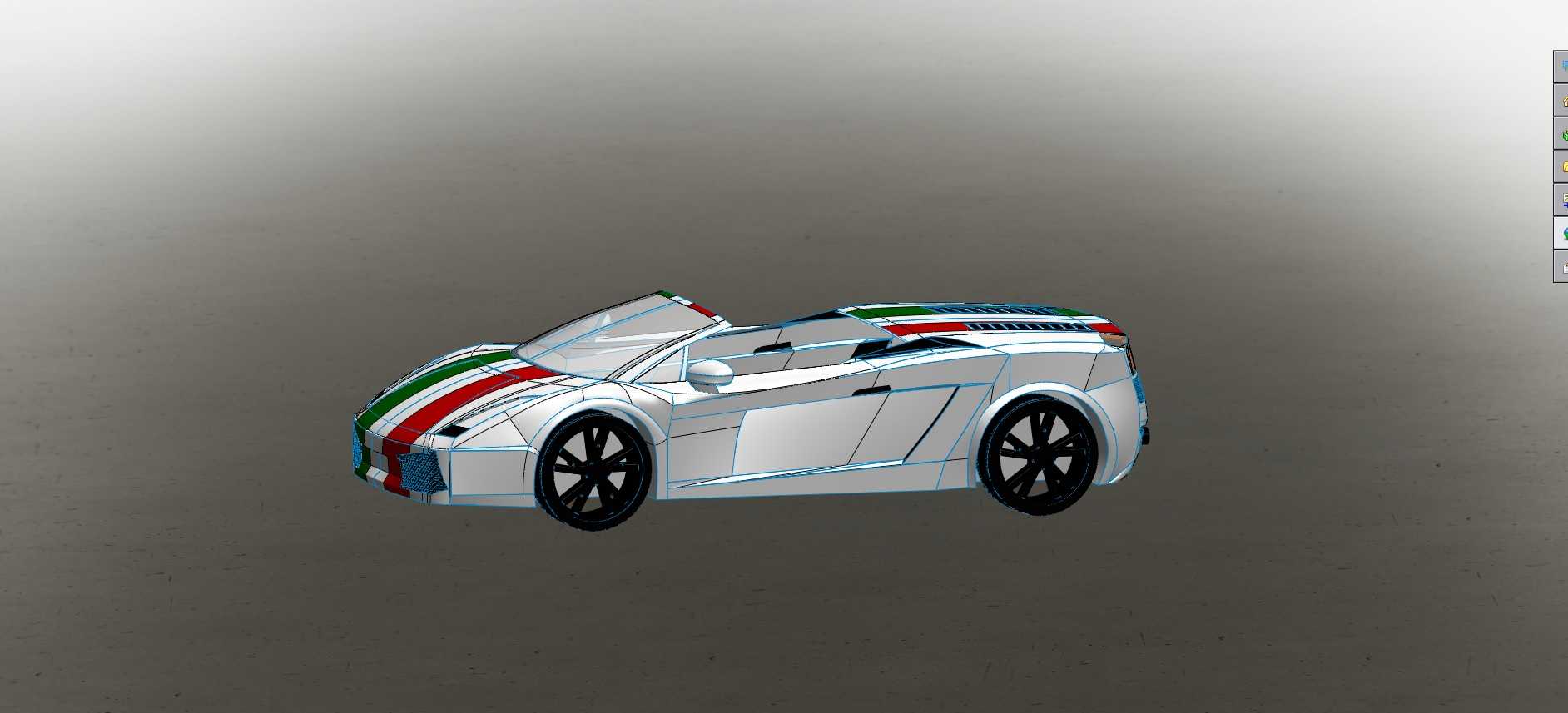

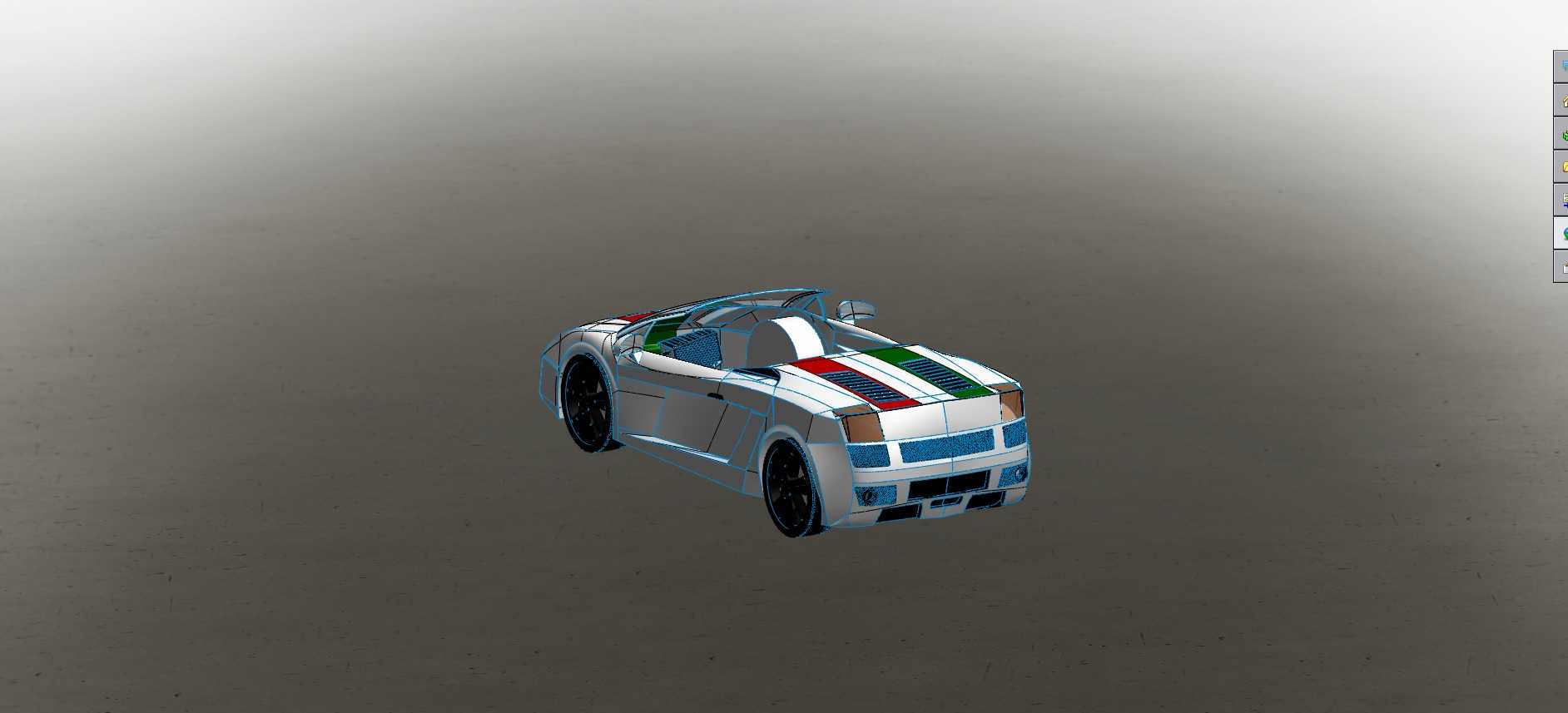

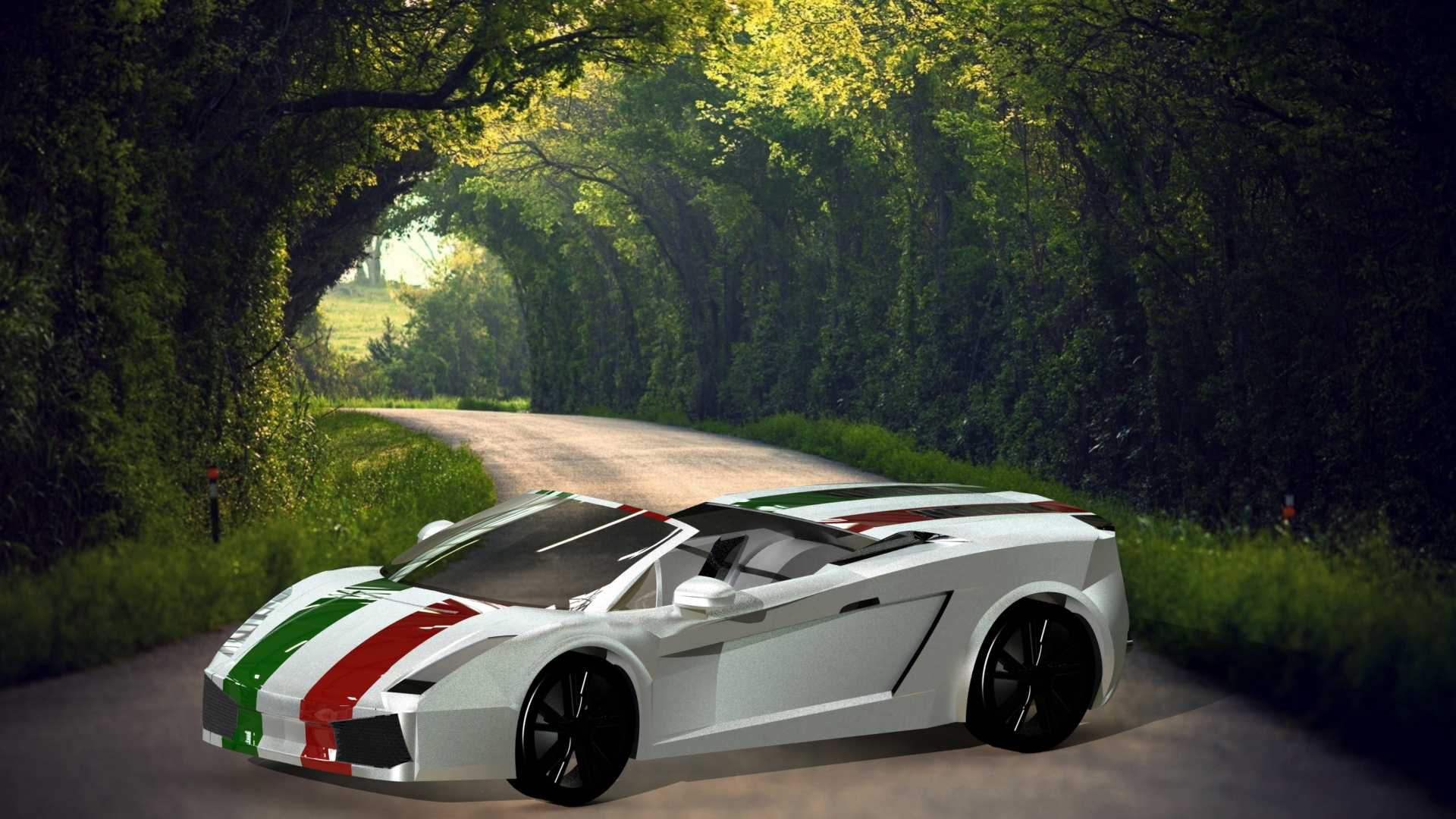

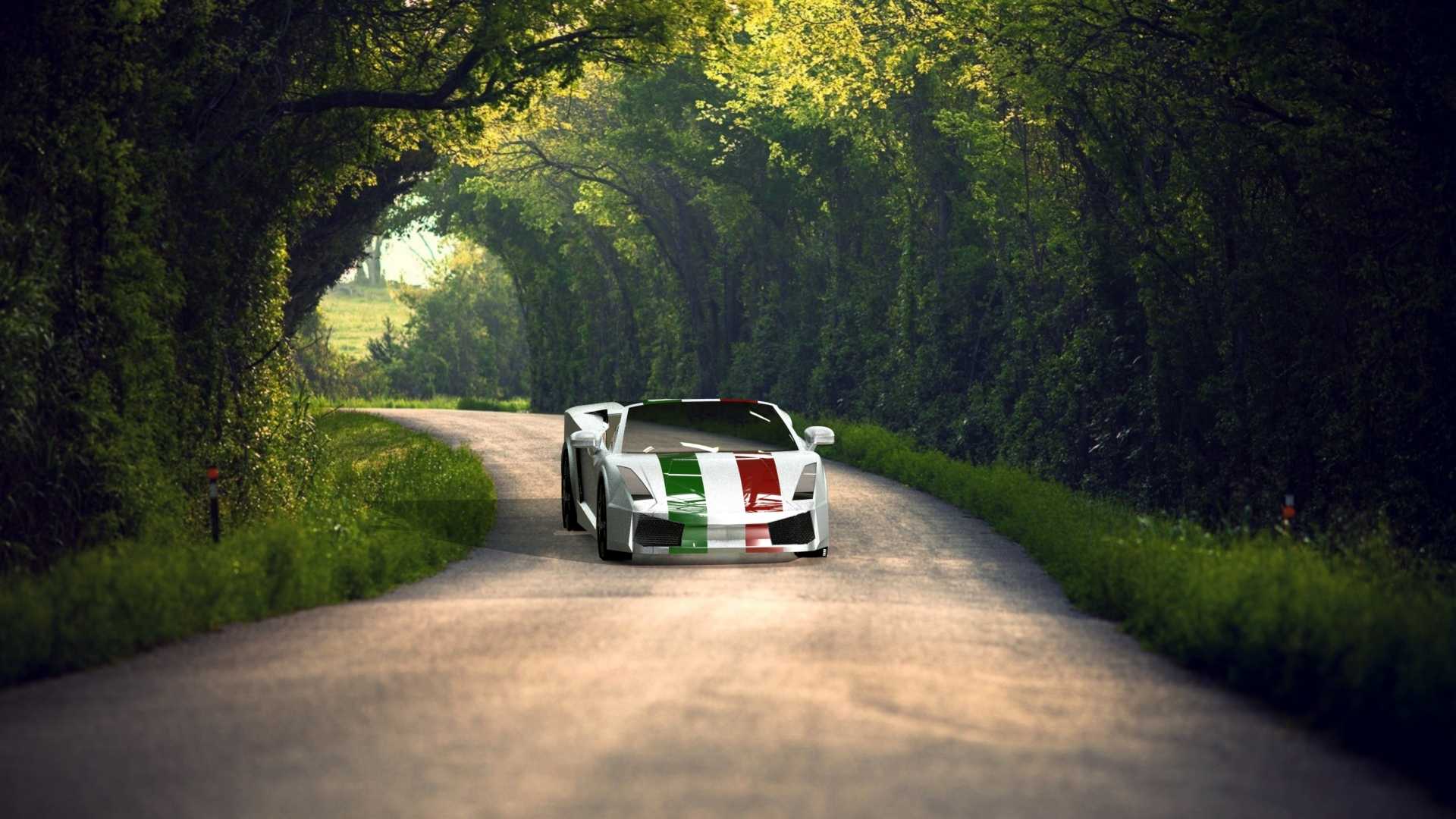

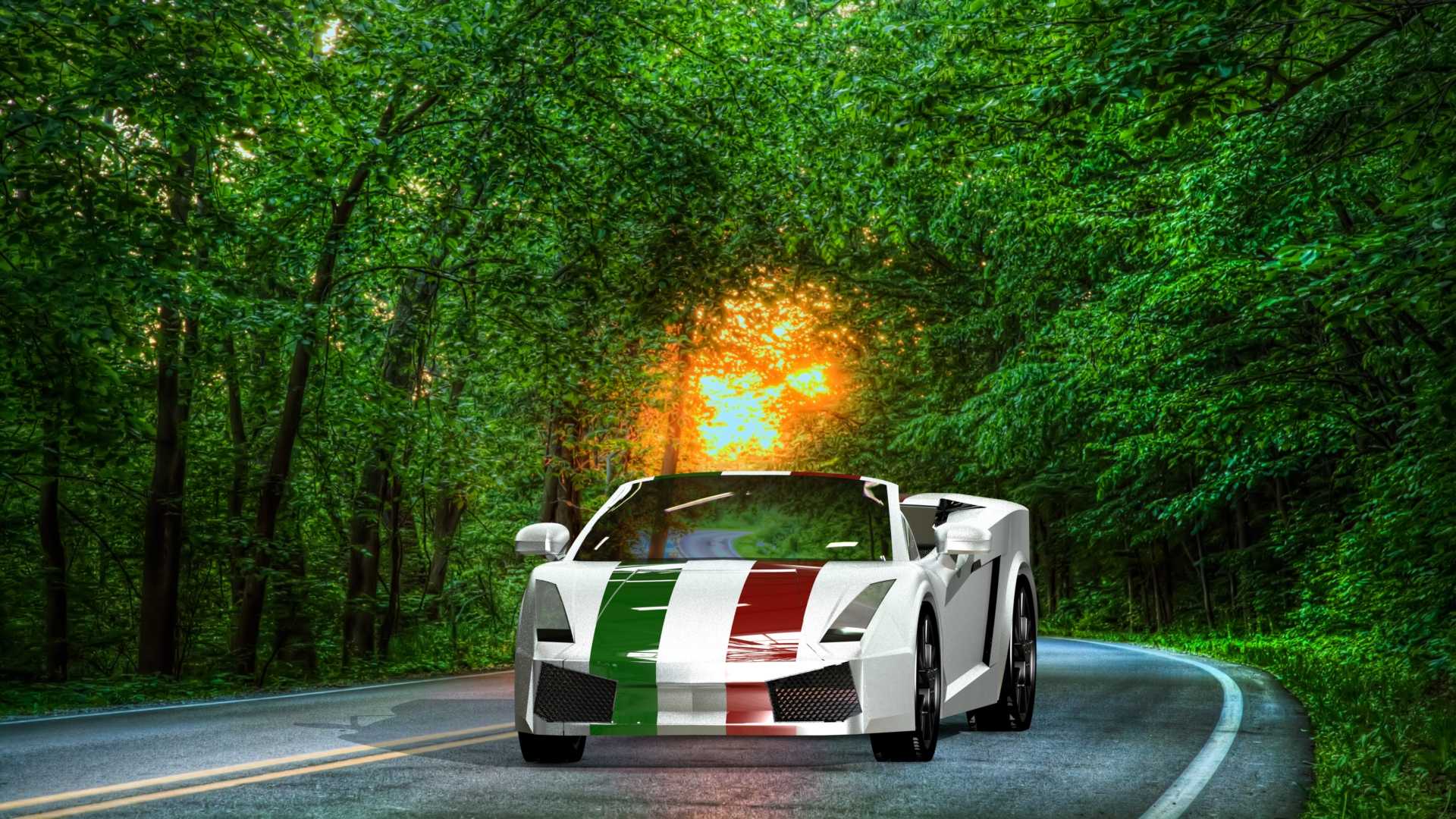

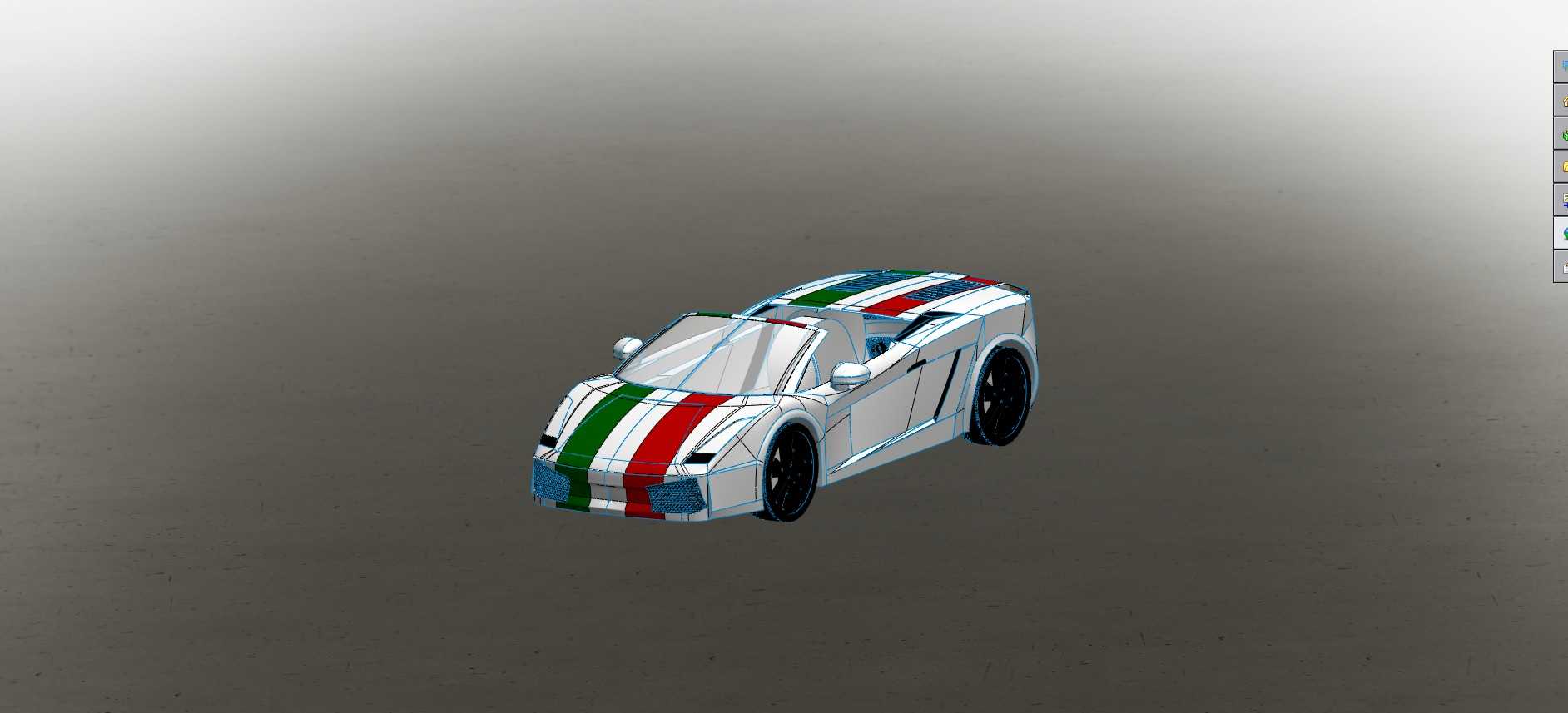

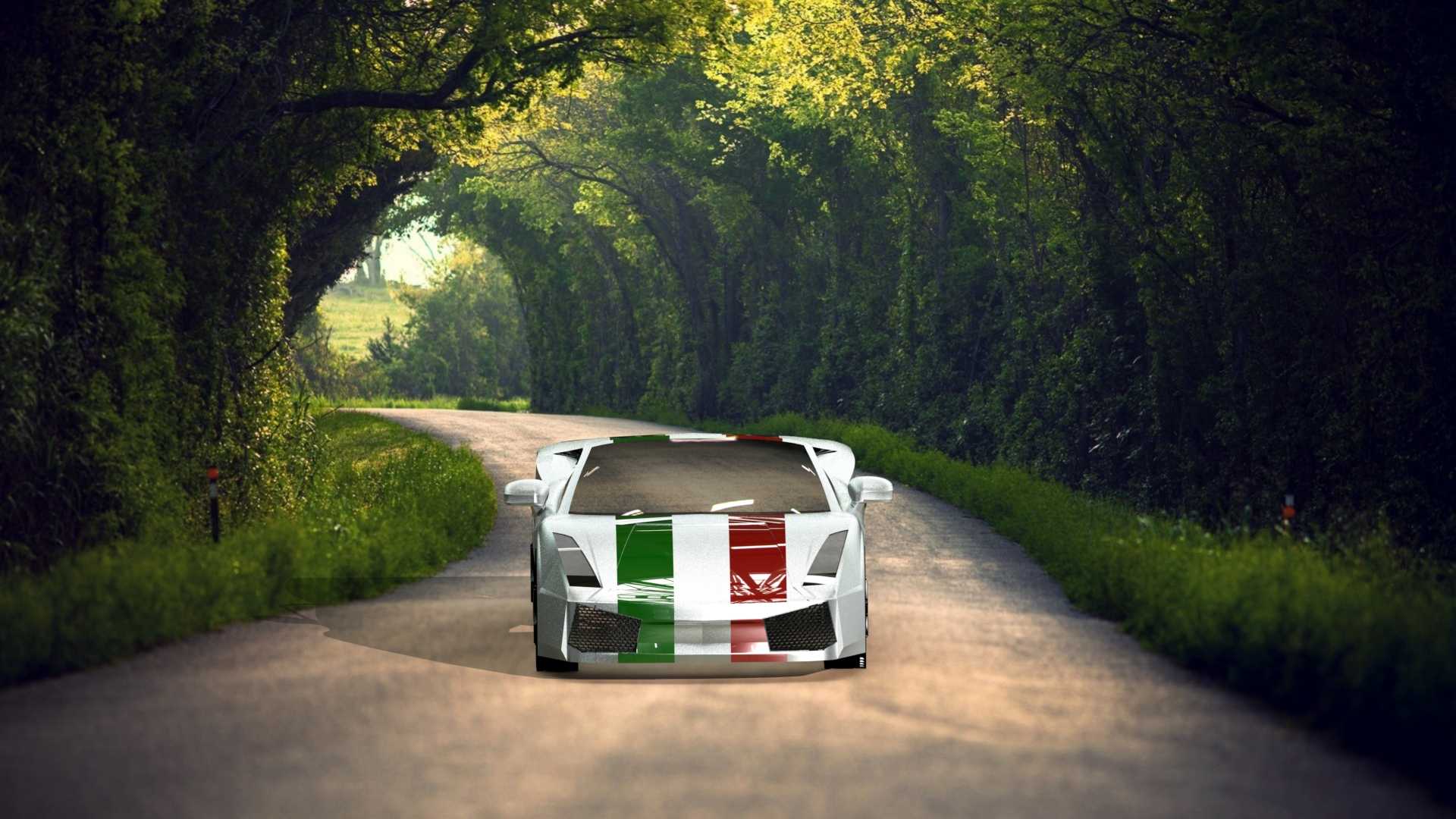

本次完成的双门运动跑车外观结构建模，核心面向乘用车造型验证、展陈教具制作、影视道具开发三类应用场景，可直接对接油泥模型铣削、外观手板3D打印、虚拟场景渲染等下游生产环节，无需额外做曲面破面修复。建模过程中优先还原中置引擎超跑的经典比例架构，整车轴距控制在2.56米区间，整车长度4.34米，宽度1.9米，车身高度控制在1.16米，完全符合双座运动跑车的安装边界要求，轮距设定为前1.63米、后1.59米，匹配19英寸运动轮毂的装配空间，轮拱与轮胎之间预留35毫米的避震行程间隙，满足后续做底盘运动仿真的结构预留需求。车身曲面采用G2连续过渡处理，车头部分保留楔形超跑的锐角切割特征，前进气坝区域预留制动散热风道的结构空间，前唇突出车身前端120毫米，兼顾视觉低趴效果与高速行驶的下压力需求；侧部线条从车头翼子板贯穿至车尾肩部，车门采用隐藏式门把手的曲面预留，侧进气口尺寸匹配中置引擎的散热通量需求，开口角度经过调整可避免行驶过程中气流在侧部形成紊流。车顶采用敞篷结构的曲面设计，A柱倾斜角度控制在23度，兼顾驾驶员前方视野与风阻系数优化，风挡玻璃的曲面曲率匹配量产车的钢化玻璃成型工艺，不存在无法落地的异形曲面。车尾部分保留大角度扩散器的结构特征，尾灯安装位预留标准的灯具装配卡槽，后引擎盖的散热开口做了等距格栅的结构处理，可直接对接后续的散热仿真分析。车身覆盖件的分缝间隙统一控制在3.5毫米，完全符合量产乘用车的外观装配公差要求，前后保险杠的安装卡扣位置做了隐性预留，若后续需要做结构深化，可直接在现有曲面基础上拆分内外饰零件，无需重新搭建基础曲面。车身涂装的条纹装饰采用贴合曲面的UV映射处理，不存在纹理拉伸变形问题，可直接用于渲染输出或展陈模型的水贴定位参考。建模过程中规避了所有非工程化的艺术化处理，所有曲面均可直接导出至各类工程软件做后续的结构拆分、工程图输出，不存在重叠面、非流形几何等建模问题，可满足从概念验证到实物制作全流程的使用需求，既可以作为汽车设计专业的曲面建模教学案例，也可作为虚拟驾驶场景、汽车展陈项目的数字资产使用，底盘部分预留了悬架、动力总成的装配空间，后续拓展整车结构建模时无需调整现有车身的外形尺寸参数。
