iPhone4概念外观结构工程蓝图设计

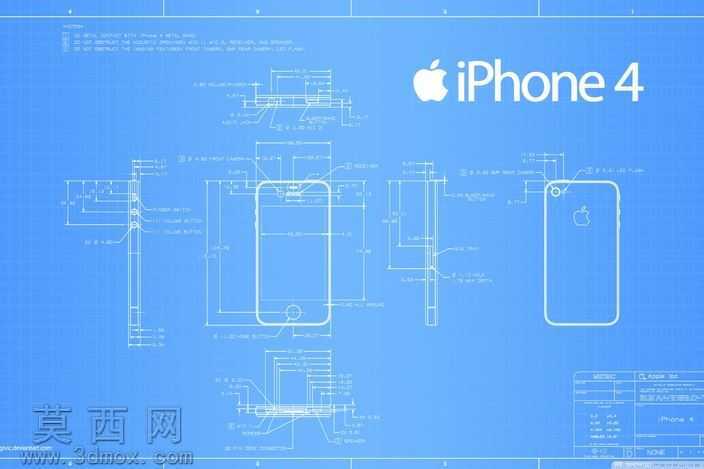

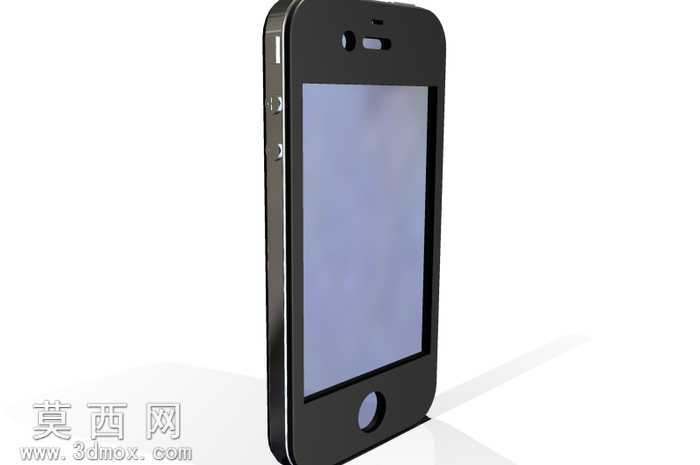

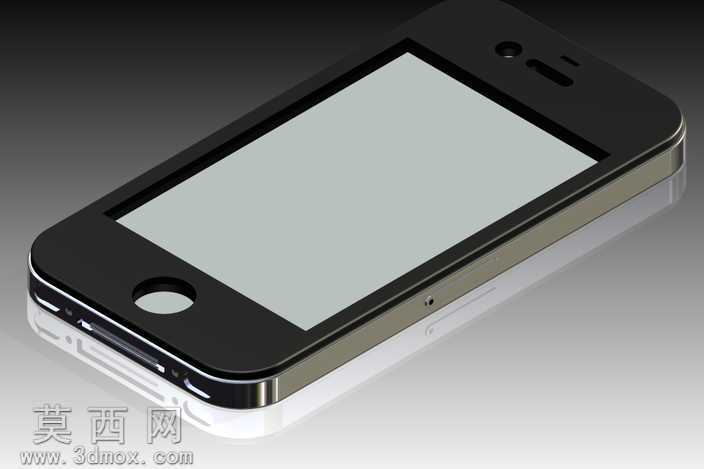

本作品为iPhone4概念阶段的外观结构工程蓝图三维建模成果，建模过程严格遵循消费电子通讯产品的工业设计规范，以Autodesk Inventor为核心建模工具，采用自顶向下的设计逻辑完成全参数化建模。建模初期先梳理智能手机的核心结构层级，将整机拆分为正面触控屏区域、中框金属支撑结构、背面玻璃盖板、侧边功能按键、顶部底部接口模组、内置摄像头预留位六大核心模块，每个模块均建立独立的参数化草图，通过几何约束与尺寸驱动确保各部件的装配公差符合消费电子量产的精度要求。蓝图呈现阶段采用工程制图标准的蓝底白线视觉风格，将三维模型投影生成符合机械制图规范的多视图布局，包含正面正视图、背面后视图、左侧侧视图、右侧侧视图、顶部俯视图、底部仰视图以及关键截面的剖视图，所有视图均标注精准的外形尺寸、装配定位尺寸、部件间隙公差，清晰展现概念阶段iPhone4的直板圆角造型、3.5英寸触控屏占比、正面圆形Home键布局、背面苹果标识位置、侧边音量键与静音拨片的排布、顶部3.5mm耳机孔与电源键的位置、底部数据接口与扬声器开孔的设计细节。材质设定上针对不同部件匹配对应的工程材质属性，中框部分赋予金属不锈钢的材质参数，前后盖板赋予高透钢化玻璃的光学属性，按键部分赋予磨砂塑胶的质感参数，确保三维模型的材质表现与实际量产部件的物理特性一致。设计思路上围绕iPhone4经典的三明治堆叠结构展开，在概念阶段就平衡了外观美学与内部元器件的堆叠空间，通过三维建模的干涉检查功能提前规避部件装配冲突，所有视图的线条层级清晰区分可见轮廓线、隐藏结构线、尺寸标注线、中心线，完全符合工程蓝图的出图标准，既可以作为外观设计的参考方案，也能够为后续的结构细化、手板制作提供精准的尺寸依据，完整还原了iPhone4在概念设计阶段的结构规划与外观设计方向，展现了消费电子产品从概念构思到工程落地阶段的三维建模与工程图输出流程。
