龙门式洗车设备主体机架结构设计

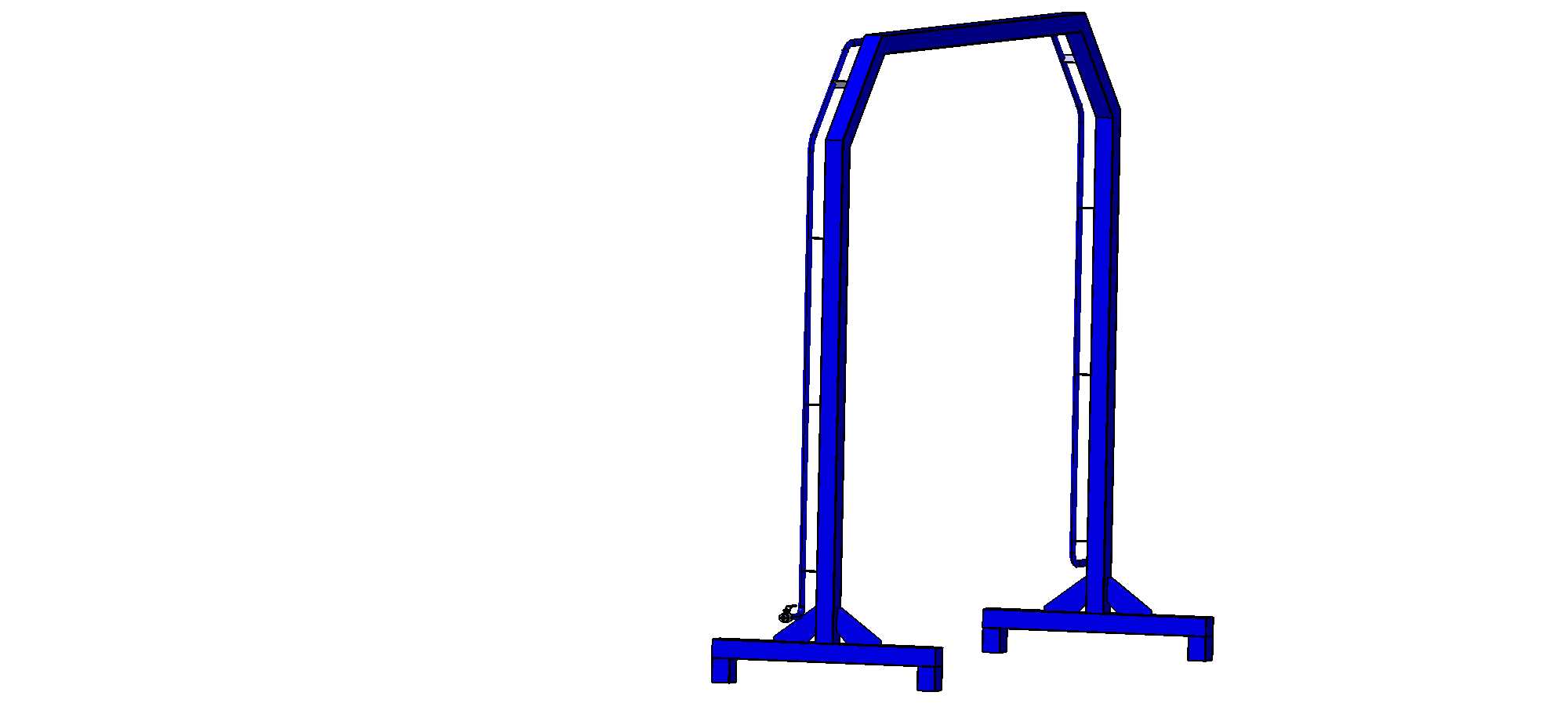

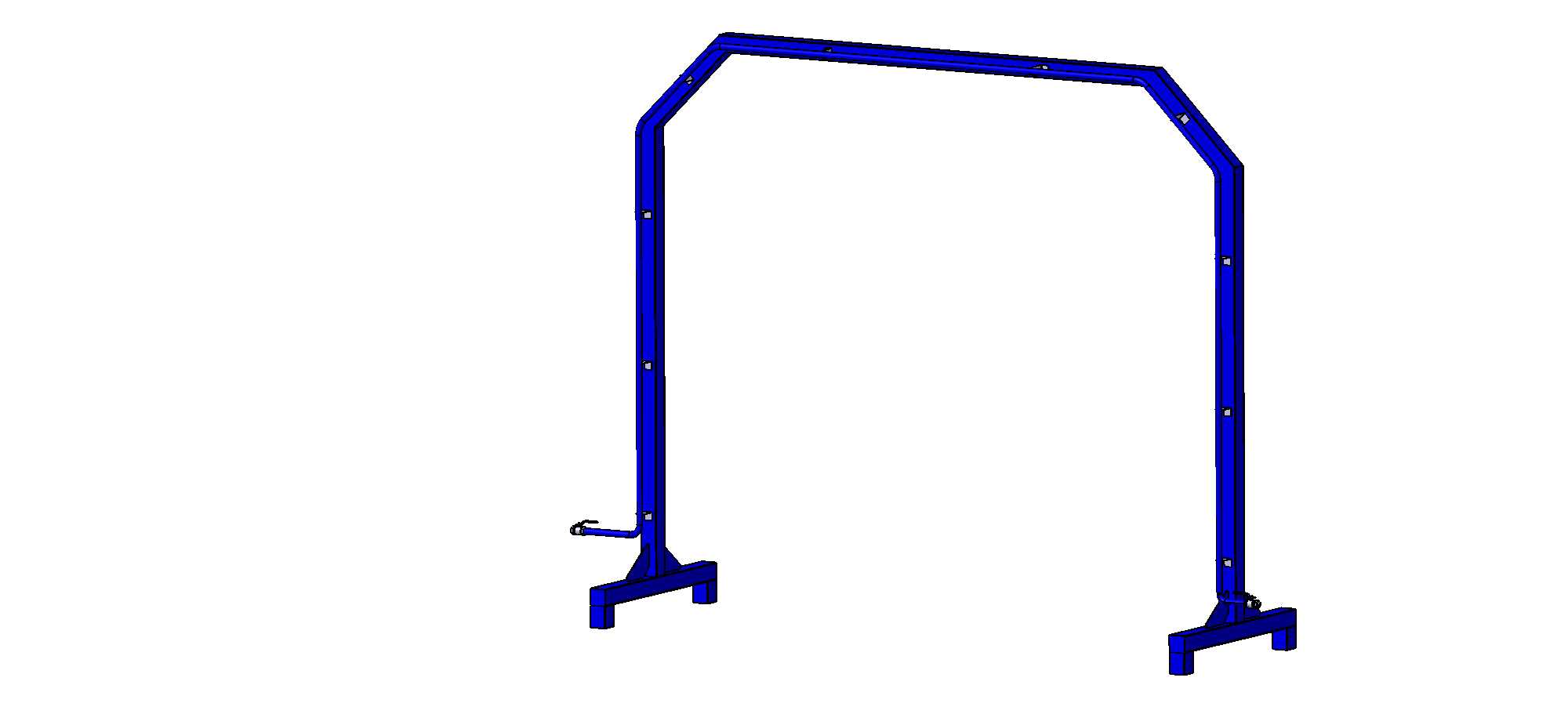

该结构为商用往复式洗车设备的核心承载龙门机架，主要应用于加油站配套洗车区、社区商业洗车网点、汽车美容门店等固定作业场景，承担整套洗车作业单元的安装承载与运动导向功能。从结构设计逻辑来看，整体采用门式刚架构型，两侧竖直立柱搭配顶部弧形过渡横梁，既规避了直角焊接带来的应力集中问题，也适配乘用车顶部的流线型轮廓，避免作业过程中架体与车辆外表面发生刮擦干涉。两侧立柱底部设计为带安装支脚的外扩式结构，支脚预留螺栓固定孔位，可直接通过膨胀螺栓与混凝土地面完成刚性连接，安装时需保证两侧立柱的平行度公差控制在2mm以内，顶部横梁的水平度公差不大于1.5mm/m，避免后续搭载的清洗组件运行时出现卡滞、偏移问题。立柱内侧沿竖直方向预留多组等距安装孔位，可根据不同清洗模块的安装需求，适配侧刷机构、喷淋管路、风干风刀等组件的固定安装，孔位采用统一的孔距标准，方便后期运维时的部件更换与位置调整。左侧立柱下部预留操作组件安装位，可搭载设备启停控制、急停开关等操作部件，位置高度符合人体工程学设计，操作人员站在设备侧方即可完成常规操作，无需过度弯腰或抬手。架体整体采用折弯型钢焊接成型，焊接处做打磨钝化处理，表面做喷塑防腐处理，可适应洗车作业场景下长期高湿度、接触清洁化学试剂的使用环境，避免架体过早出现锈蚀变形。设计时充分考虑了架体的受力特性，顶部横梁可承载顶部横刷、顶喷管路等组件的总重量，竖直立柱可抵消清洗刷作业时产生的侧向推力，保证设备高速运行时整体架体的晃动量控制在合理范围内，不会因振动产生连接松动问题。架体的内净空尺寸适配常规家用乘用车、SUV车型的通过需求，两侧立柱的间距与横梁下沿高度预留足够安全余量，可兼容绝大多数市面在售的非改装乘用车辆通行，不会出现车辆卡滞的问题。
