RotaxDD21二冲程发动机传动齿轮

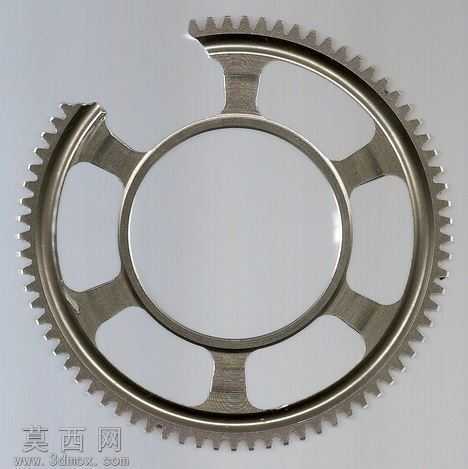

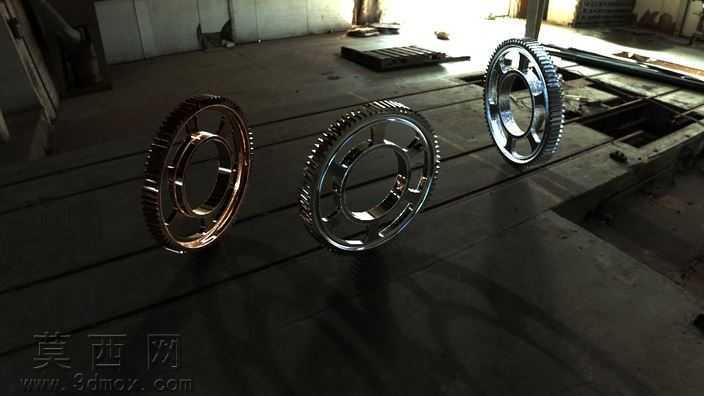

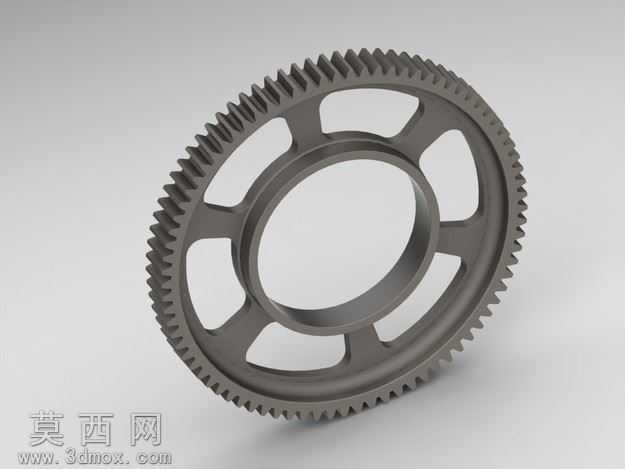

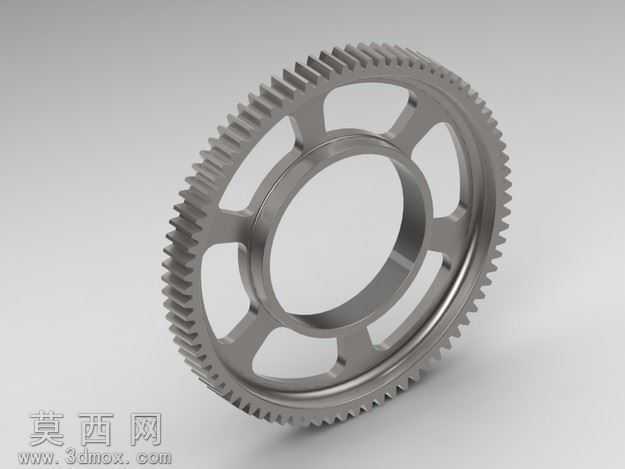

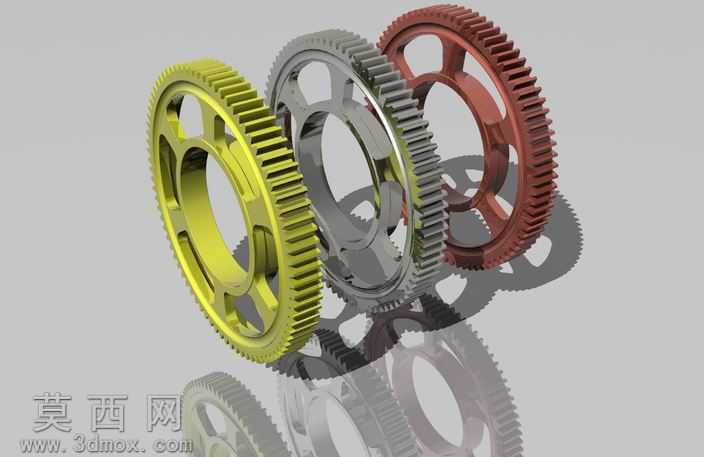

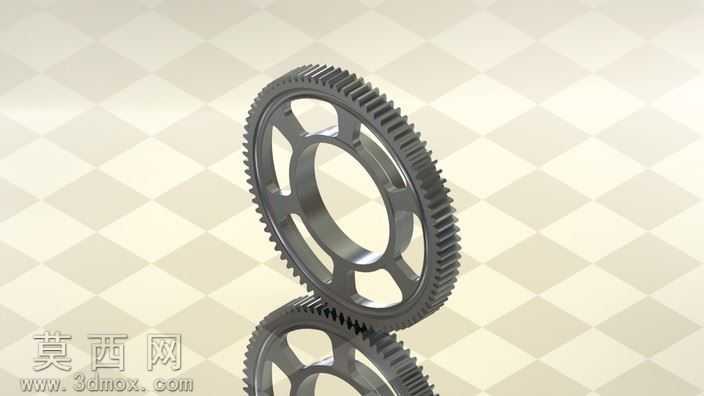

该作品为适配Rotax DD2二冲程发动机的第一齿轮传动零件，建模过程围绕分级建模的工程需求展开，核心目标是为后续的轮齿应力分布模拟计算提供精准的三维数模支撑。建模阶段采用卡尺测绘的实物逆向思路，在未获取零件外径、轮齿标准参数的前提下，通过实测数据结合齿轮啮合的基础机械原理完成结构还原，保证轮齿齿形、齿距等关键啮合参数的合理性，避免后续仿真计算出现结构偏差。模型整体采用辐板式轻量化结构设计，外圈为完整的渐开线圆柱轮齿结构，轮缘与中心安装毂之间通过六根均匀分布的辐条连接，辐条之间开设对称的扇形减重孔，在保证零件整体结构强度、满足传动受力要求的同时，有效降低零件自身重量，适配发动机高转速工况下的转动惯量控制需求。中心安装孔为光滑环形配合面，可与发动机对应传动轴实现精准装配定位，轮齿部分严格按照圆柱齿轮的啮合传动逻辑建模，齿顶、齿根的过渡结构符合机械加工的工艺要求，不存在应力集中的尖锐结构。材质表现上采用金属合金钢的质感设置，渲染阶段还原了钢制零件经机加工后的细腻金属光泽，表面呈现均匀的亚光金属质感，边缘处通过光影处理突出机加工零件的棱边精度，整体视觉效果贴近真实的发动机传动齿轮实物。结构设计层面充分考虑了零件的实际受力场景，辐条的分布角度、截面尺寸均经过受力合理性校验，减重孔的边缘做了圆弧过渡处理，避免应力集中导致的零件失效，能够直接导入有限元分析软件完成轮齿接触应力、弯曲应力的仿真计算，为该型发动机的传动系统性能分析提供可靠的三维模型基础，也可用于同类型二冲程发动机传动结构的教学演示、设计参考使用。
