全地形车ATV空间框架管架结构设计

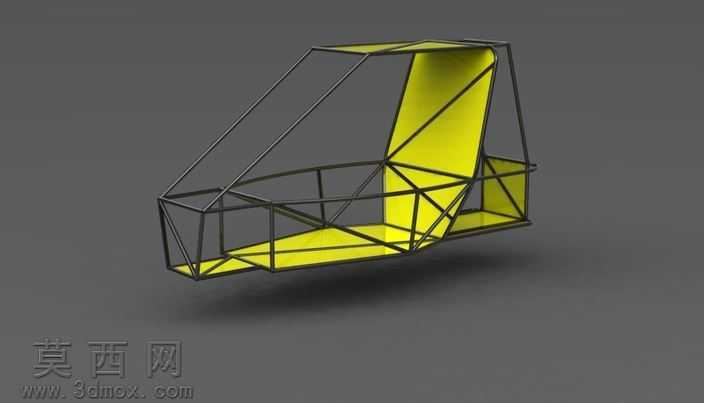

本作品为全地形车ATV的空间框架管架三维模型，建模阶段采用线框搭建立体骨架的方式，先依据全地形车的人机工程尺寸、动力总成安装预留空间、悬架连接点位要求，绘制出三维空间的管线路径，再通过扫掠特征生成等径管材的实体结构，所有管材衔接处均做了贴合切口处理，还原真实管架焊接前的相贯线切割形态，保证结构连接的贴合精度。模型采用桁架式空间笼型结构设计，前部预留出动力总成与转向机构的安装腔体，中部为驾乘人员的乘坐防护区域，通过多组斜向支撑管材形成三角形稳定结构，大幅提升框架的抗扭、抗冲击性能，后部设计有尾段支撑结构用于固定后悬架与传动组件，整体框架无冗余管材，在保证结构强度的前提下尽可能控制整体重量。渲染阶段为金属管材赋予哑光黑的金属材质，还原高强度钢管的表面质感，框架内部的舱体护板采用亮黄色哑光漆面材质，与黑色管架形成强烈视觉对比，清晰区分框架结构与舱内覆盖件的边界，渲染时采用柔和的侧上方打光，通过光影变化凸显每一段管材的空间走向与衔接关系，地面添加柔和的投影增强模型的立体真实感。设计过程中充分考虑全地形车的非铺装路面行驶需求，所有受力节点位置均通过多根管材交汇分散应力，驾乘区域的管架环绕设计可在车辆发生翻滚时形成有效的防护空腔，框架的各安装点位均预留了标准安装平面与连接孔位，可直接适配常规ATV的悬架、动力、覆盖件等组件的装配要求，整体结构符合越野车辆管架设计的强度规范，空间布局紧凑合理，能够满足全地形车复杂工况下的使用需求。
