电梯驱动用电机齿轮箱耦合传动结构

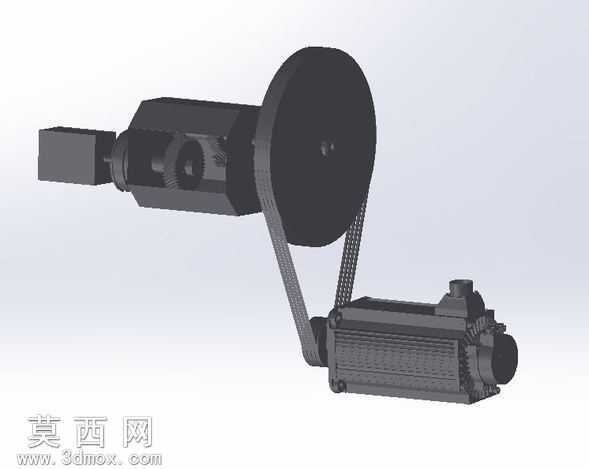

本作品为电梯驱动系统配套的电机齿轮箱耦合传动三维结构，建模过程严格遵循机械传动设计规范，在三维软件中完成全参数化零件建模与整机装配。建模阶段首先对驱动电机本体进行精细化还原，准确复刻电机外壳的散热筋结构、端盖定位止口、输出轴轴伸尺寸，对电机内部的定子、转子核心结构做简化示意，既保证外观辨识度，又避免非核心结构占用过多建模资源。随后完成齿轮箱部分的建模，精准绘制箱体内的各级传动齿轮、输入输出轴、支撑轴承的配合结构，对齿轮的模数、齿宽、啮合间隙按照传动比要求做参数化设定，确保齿轮副的啮合关系在装配后无干涉，轴承与轴、轴承座的配合公差符合机械设计标准，还原轴承内圈、外圈、滚动体的装配关系，清晰展示轴承的支撑定位作用。同步带传动部分作为电机与齿轮箱之间的动力传递衔接结构，建模时准确绘制同步带轮的齿形轮廓、带轮的安装定位台阶，同步带的齿形与带轮完全匹配，装配后调整带轮中心距，模拟同步带的张紧状态，还原带传动的缓冲吸振传动特性。耦合连接部分重点还原电机输出端与齿轮箱输入端的同轴定位结构、连接紧固件的布置位置，确保动力传递路径的同轴度精度，避免传动过程中出现偏载磨损问题。渲染阶段为不同零件赋予对应材质，电机外壳赋予铸铁哑光材质，散热筋处做细微的粗糙质感处理，齿轮、轴类传动零件赋予合金钢金属材质，啮合面做轻微的抛光质感处理，同步带赋予黑色橡胶材质，轴承滚动体赋予轴承钢高亮金属质感，箱体结合面做密封胶层的细微质感区分。装配过程中严格按照实际装配顺序添加配合约束，从电机定位、齿轮箱预装、带轮安装、同步带张紧到耦合结构锁紧，每一步都添加对应的同轴、重合、距离配合，完整还原机构的实际装配逻辑，同时对传动副添加运动仿真约束，可直观展示电机动力经同步带传递至齿轮箱，经齿轮减速后输出的完整传动路径，清晰呈现各部件的运动关系与动力传递逻辑，可用于电梯驱动机构的结构展示、传动原理教学以及后续的工程优化参考。
