手摇式有线电视电缆收放卷线器结构设计

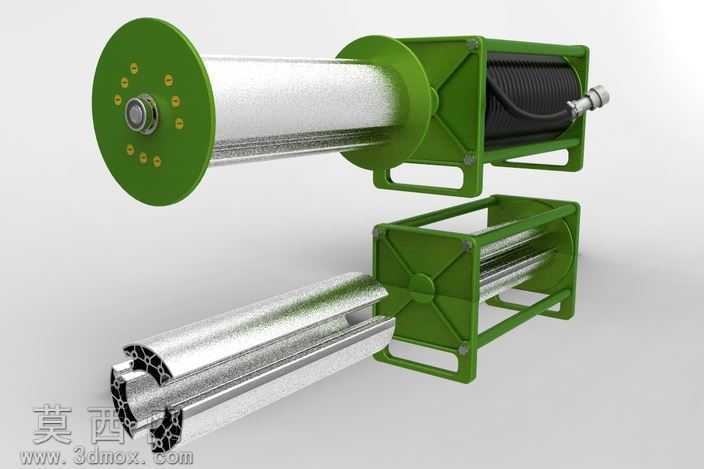

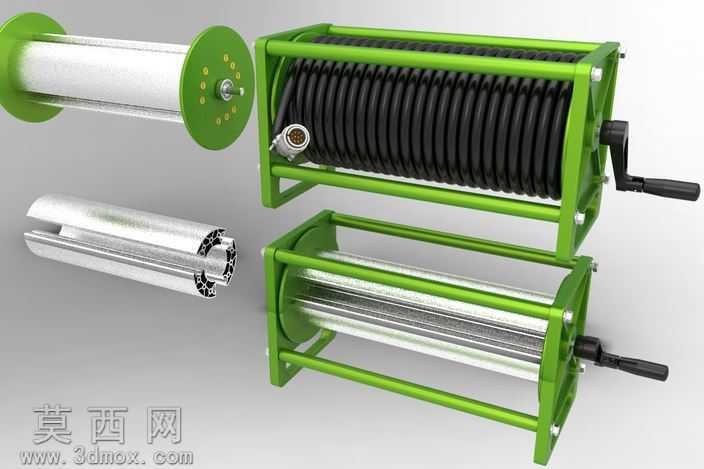

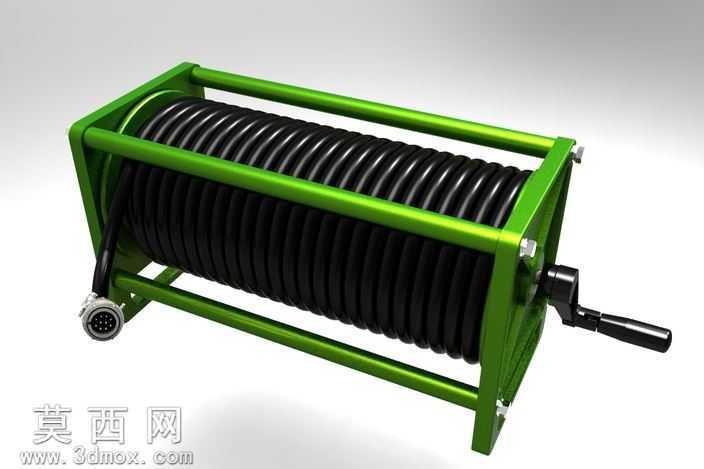

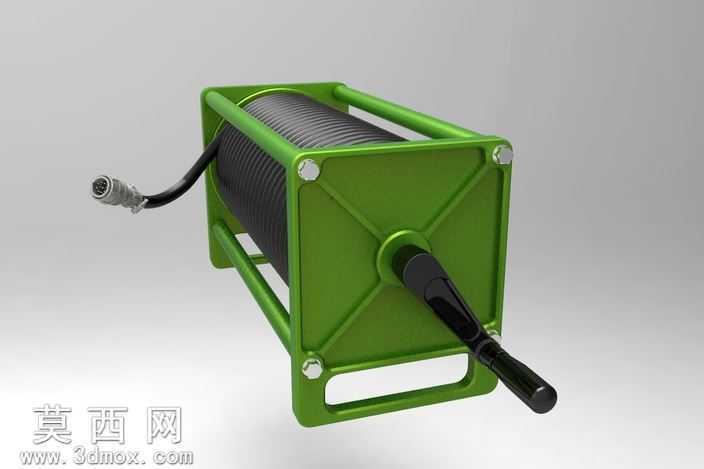

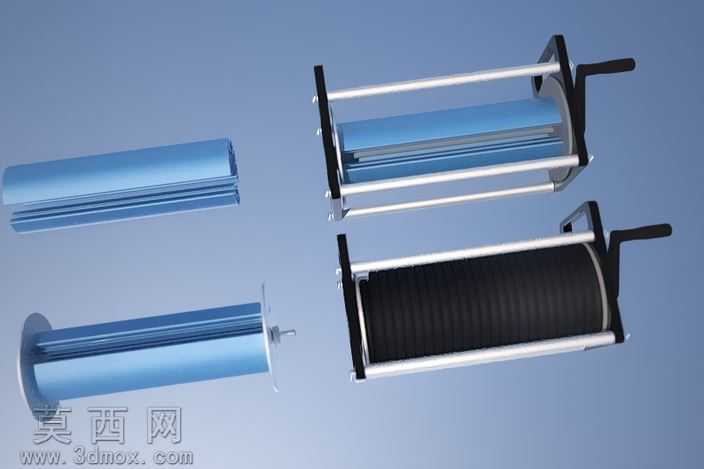

本作品为手摇式有线电视电缆收放卷线器的三维设计成果，建模阶段采用参数化特征构建方式，先完成核心卷筒部件的建模：针对不同功能的卷筒分别设计，其中带电缆的缠绕卷筒采用筒身加双侧限位挡盘的结构，挡盘边缘做圆弧倒角处理，避免收放缆线时剐蹭线缆外护套；空芯备用卷筒则设计为可替换式的快装轴接结构，适配不同规格线缆的收纳需求。框架部分采用方管型材拼接的笼式结构，建模时通过装配约束保证两侧安装板的同轴度，确保卷筒转动时无卡滞，手摇曲柄与卷筒转轴采用键连接结构，在曲柄末端设置防滑握把，握把表面做防滑纹理建模，提升操作时的摩擦力。材质渲染阶段，框架与卷筒挡盘采用亮绿色喷塑金属材质，调整材质的粗糙度与反光度参数，还原工业五金件的哑光金属质感；缠绕的电缆采用黑色橡胶外护套材质，模拟橡胶表面细微的颗粒质感，同时在电缆端部建模出金属航空接头，还原接头的金属插针与螺纹锁紧结构；备用卷筒的金属辊筒部分采用拉丝不锈钢材质，通过纹理贴图模拟金属表面的拉丝纹路，提升渲染真实感。结构设计上充分考虑使用场景的实用性：卷线器的双侧框架预留安装孔位，既可以手持操作，也可以通过螺栓固定在墙面或支架上使用；卷筒内部设置阻尼结构，避免收线时线缆松散回弹；挡盘上设置线缆固定卡扣，在收纳完成后可以固定线缆端头，防止线缆松脱。整体建模过程严格遵循实际五金加工的工艺要求，所有棱角处均做倒角处理，避免锐边划伤，各部件的装配间隙控制在合理范围，既保证转动顺畅，又不会出现过大旷量，完整还原了手动线缆收卷装置的实用结构与工业外观。
