游艇用不锈钢玻璃门合页三维设计

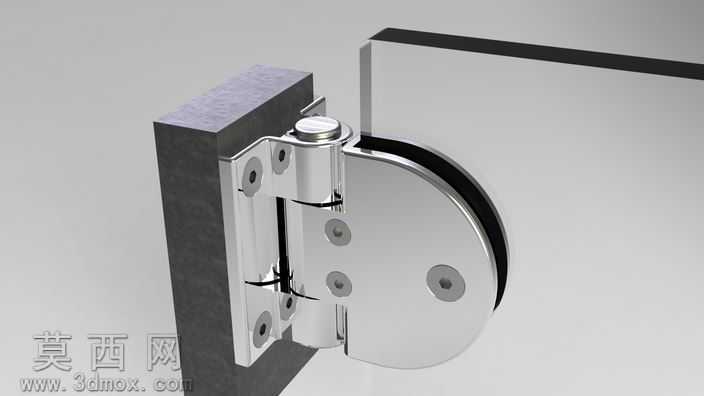

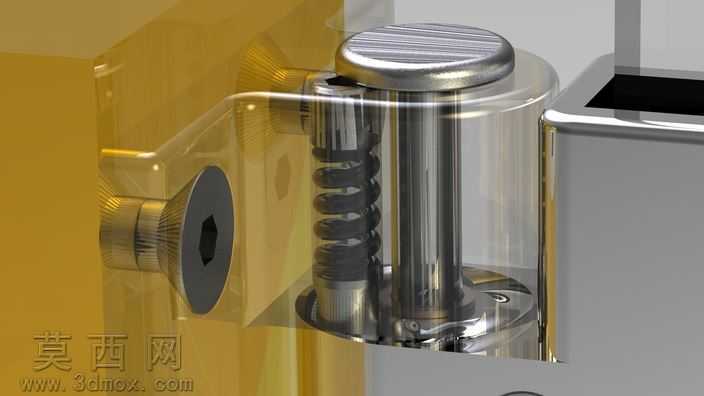

本作品为适配游艇场景的不锈钢玻璃门连接合页三维模型，建模过程中严格遵循游艇五金件的防腐、承重、密封设计要求，首先通过基准面定位确立合页的安装基准，分别对固定页、活动页、转轴组件、玻璃夹持结构、密封缓冲件进行独立参数化建模。固定页部分针对游艇舱壁的安装场景，设计了多组沉头安装孔位，孔位排布经过受力仿真验证，可分散开合过程中的剪切应力，避免长期使用出现安装松动；活动页采用圆弧收边的流线型外观设计，既契合游艇内饰的精致风格，也能避免尖锐边角带来的磕碰风险，同时预留了玻璃夹持的嵌装槽位，槽位内部设计了阶梯式定位结构，可匹配对应厚度的钢化玻璃安装。转轴组件采用内置销轴的结构设计，建模时预留了转动配合的公差间隙，可模拟真实合页的顺畅开合转动，销轴两端做了封边处理，避免游艇高盐高湿环境下杂质进入转轴缝隙造成卡滞。玻璃夹持侧设计了软质缓冲垫的安装位，建模时还原了缓冲垫的贴合弧度，既能保证玻璃安装后不出现硬接触碎裂，也能提升开合过程的静音效果。材质渲染阶段，合页主体赋予镜面不锈钢材质，调整反射参数模拟游艇五金件的抛光金属质感，准确还原不锈钢表面的高光反射与环境映射效果；缓冲密封件赋予哑光黑色橡胶材质，调整粗糙度参数表现橡胶的磨砂质感；安装场景分别搭配了模拟舱壁的哑光灰色板材与透明玻璃材质，通过光线追踪渲染还原合页安装后的真实视觉效果，清晰展示各部件的装配关系与结构细节。整体设计充分考虑游艇使用场景的特殊需求，在结构强度、防腐性能、外观质感上做了针对性优化，各部件的尺寸参数经过严谨校核，可直接用于产品开模参考、安装示意、方案展示等场景，完整还原了该类船用五金合页的结构特征与设计逻辑。
