传统木质射箭弓三维设计作品

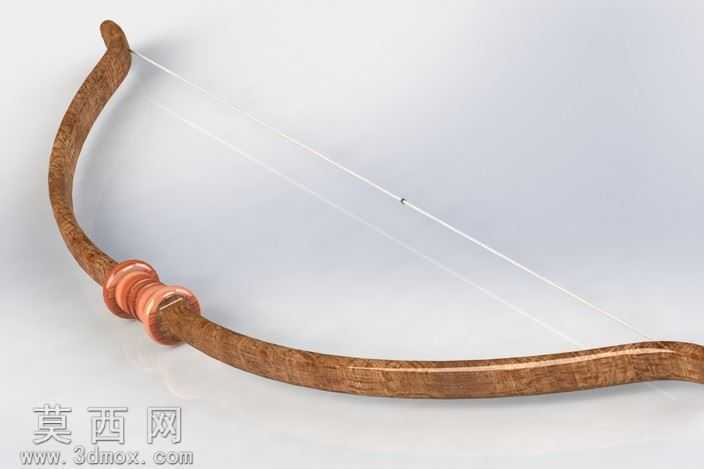

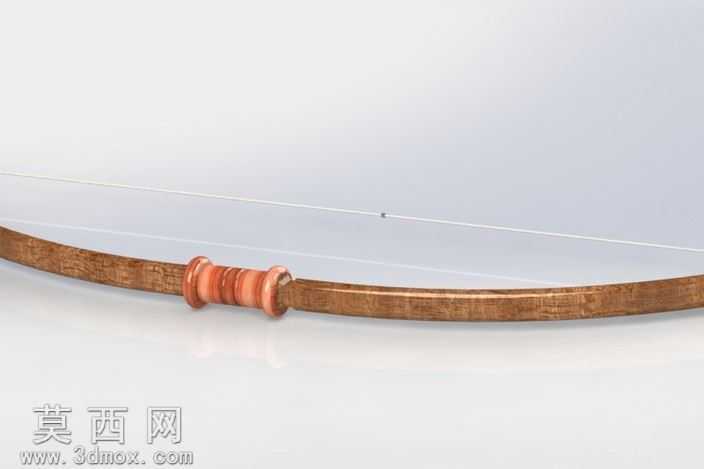

本作品为传统木质射箭弓的三维设计成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先依据传统弓的形制比例确定整体轮廓曲线，通过样条曲线精准勾勒弓臂的自然弯曲弧度，确保弓体上下对称、受力路径符合传统弓的力学特性。建模过程中先构建弓身的基础实体，针对弓握位置的多层缠绕结构，采用螺旋扫描配合实体切除的方式还原缠绕层的堆叠质感，对弓梢的挂弦凸起结构做了圆角过渡处理，避免应力集中的结构缺陷。弓弦部分采用细直径圆柱体建模，通过装配约束精准定位在两端弓梢的挂弦点位，还原弓弦绷紧后的直线张紧状态。材质渲染阶段，弓身主体赋予胡桃木纹理材质，调整纹理映射方向匹配弓臂的弯曲走向，还原实木材质的自然纹理与温润哑光质感；握把处的缠绕层赋予红铜色金属与编织物混合材质，模拟传统弓握把缠绳加铜箍固定的真实质感；弓弦赋予高强度尼龙纤维材质，调整半透明与反光参数，还原弓弦纤细强韧的视觉效果。结构设计上还原了传统单体弓的一体式结构，弓臂从握把处向两端逐渐收窄变薄，符合传统弓拉满时的形变受力逻辑，弓梢的角度设计适配弓弦挂装后的发力角度，整体结构无多余冗余部件，完整复刻传统木质弓的经典形制。设计思路围绕还原传统射箭弓的实用外观与结构逻辑展开，在保证外观还原度的同时，建模过程中预留了弓体形变仿真的参数接口，可后续用于弓体受力分析、拉弓行程模拟等拓展应用，整体模型曲面顺滑无破面，装配关系清晰，各部件比例协调，既可以作为文创展示、动画素材使用，也可作为传统器材结构研究的参考模型。
