遥控直升机叶片连接手柄结构设计

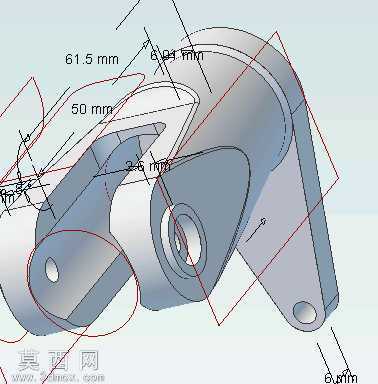

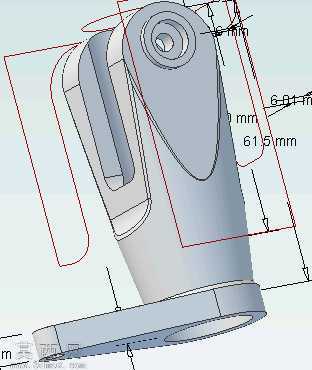

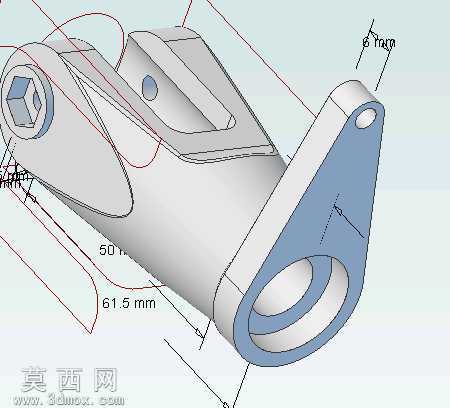

本作品为遥控直升机配套的叶片连接手柄三维建模成果，建模过程围绕航模配件的实际装配需求展开，首先基于14毫米叶根、19x5轴承的实际适配尺寸进行基准草图绘制，对零件的整体轮廓进行精准约束，重点校准了61.5毫米主体长度、6毫米端部厚度、50毫米关键定位间距等核心尺寸，确保零件与旋翼夹、轴承、固定螺栓的装配公差控制在航模适用的精度范围内。建模过程中采用实体拉伸与切除结合的方式构建主体结构，针对端部的轴孔结构做了同轴度约束，保证轴承安装后无偏摆，侧面的内六角安装位采用异形切除命令完成，尺寸完全适配标准内六角固定螺栓的锁紧需求，零件侧面的减重凹槽在保证结构强度的前提下做了圆弧过渡处理，避免应力集中导致的飞行中断裂风险。渲染阶段采用哑光金属与工程塑料结合的材质表现，主体承力部分赋予铝合金哑光材质，端部衬套部分赋予蓝色耐磨工程塑料材质，通过光影调整清晰展现零件的壁厚变化、安装位定位关系与结构过渡细节，同时搭配工程图式的尺寸标注直观呈现各部分的装配参考尺寸。设计过程中充分考虑遥控直升机旋翼工作时的受力特性，对连接臂的受力角度做了优化，将旋翼转动时的离心力、挥舞力矩通过加厚的连接臂传导至主体轴位，避免局部应力过大；同时针对实际装配场景预留了合理的装配间隙，使用者将模型旋转180度即可查看底部的螺栓锁紧位结构，能够直接用于3D打印制作或数控加工生产，适配亚拓700级别遥控直升机的旋翼改装与维修替换需求，整体建模逻辑遵循航模零件的实际使用逻辑，所有结构均具备实际生产可行性，无冗余设计特征，各安装位的定位尺寸均经过实际装机校验，能够满足遥控直升机大机动飞行时的结构强度要求。
