戈登格尔赛事纪念奖杯结构设计

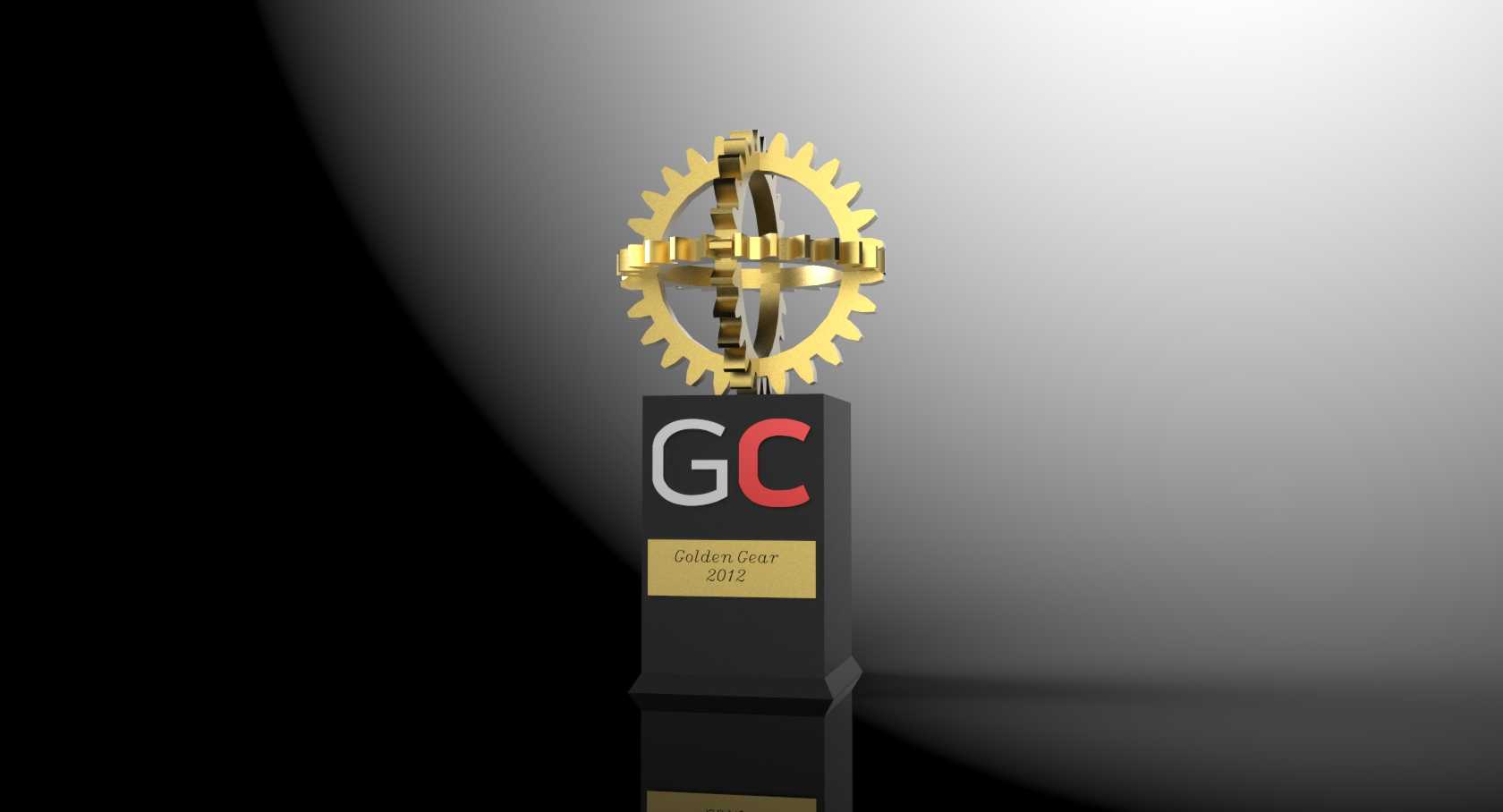

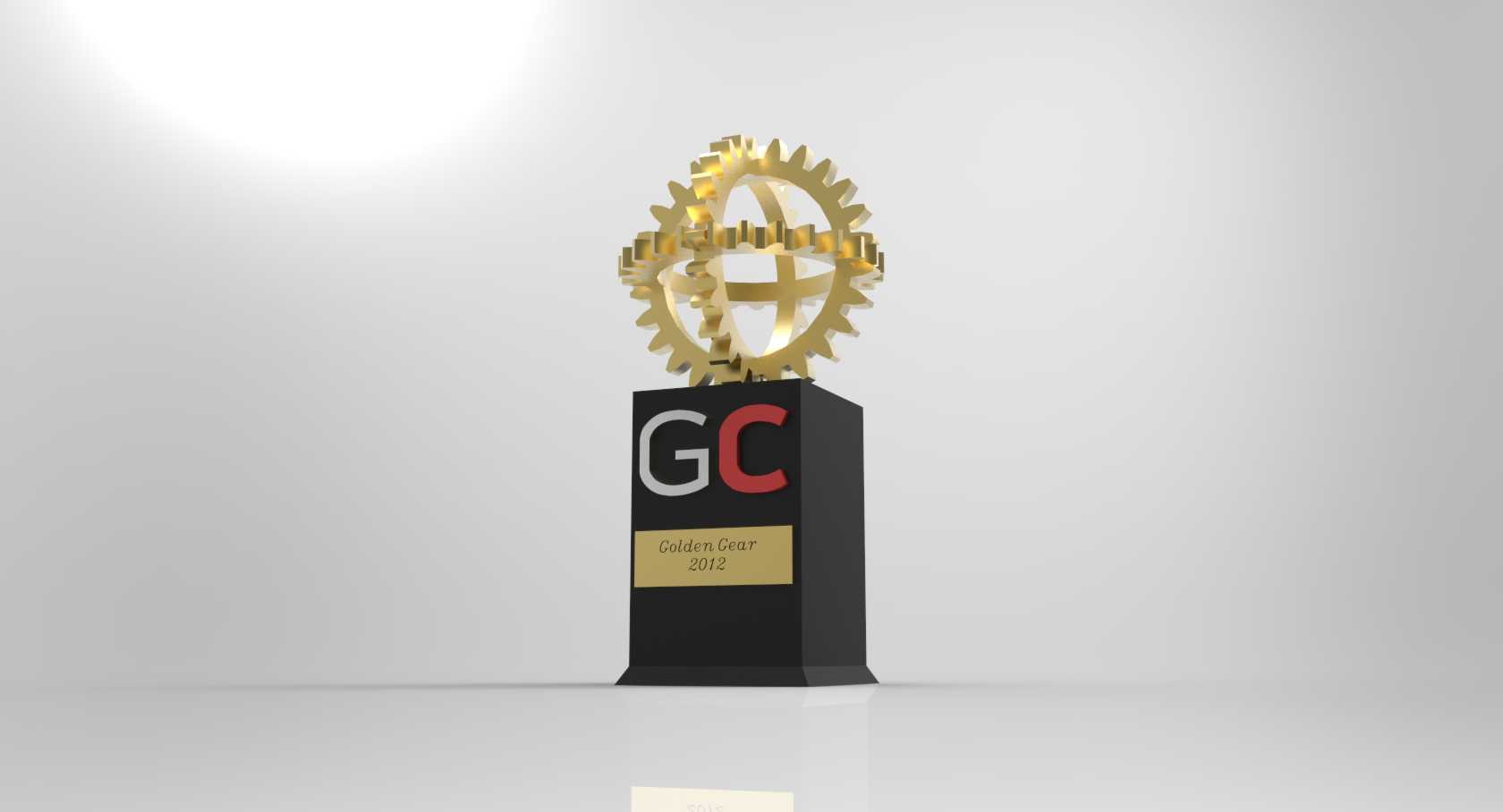

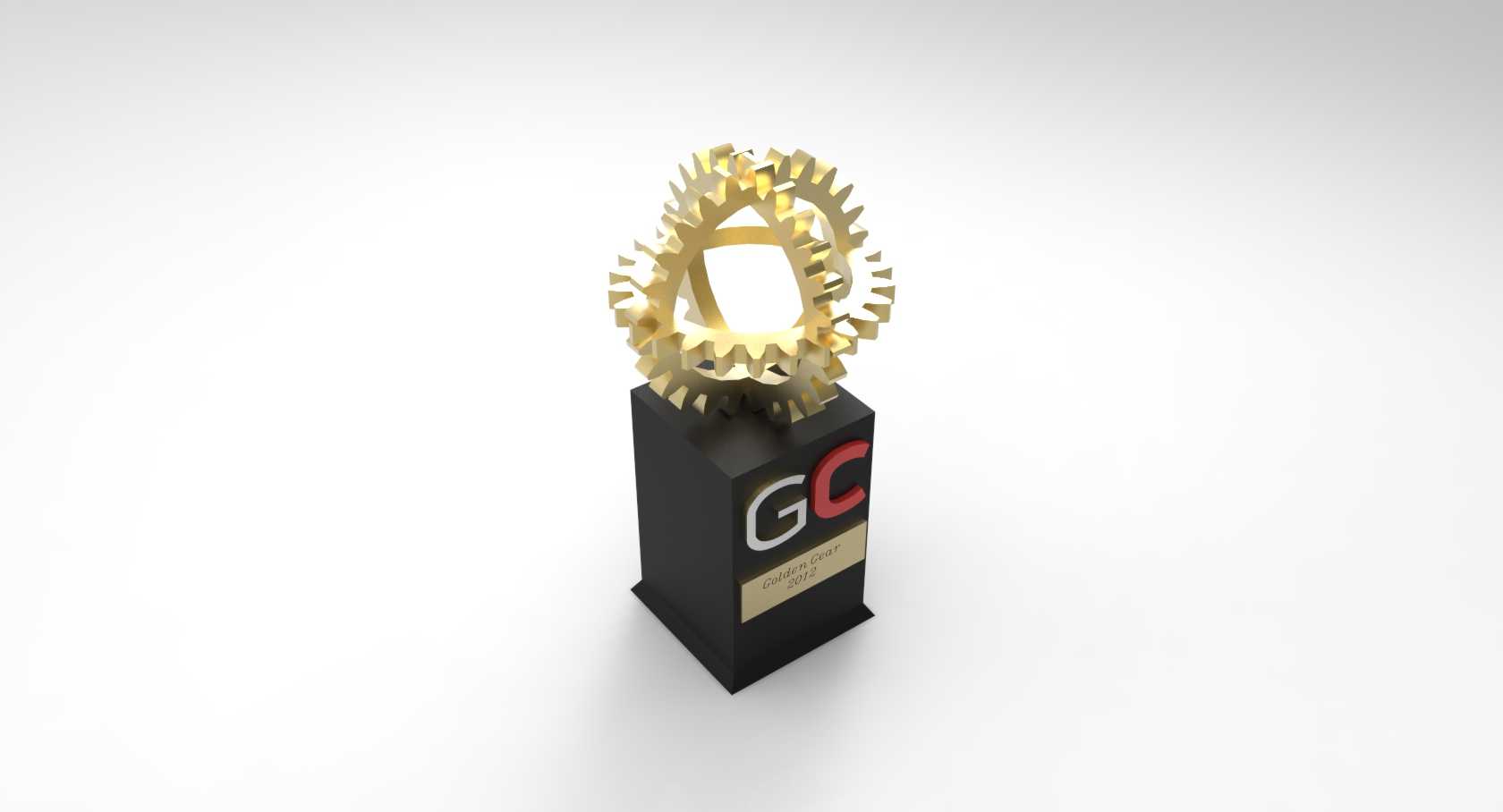

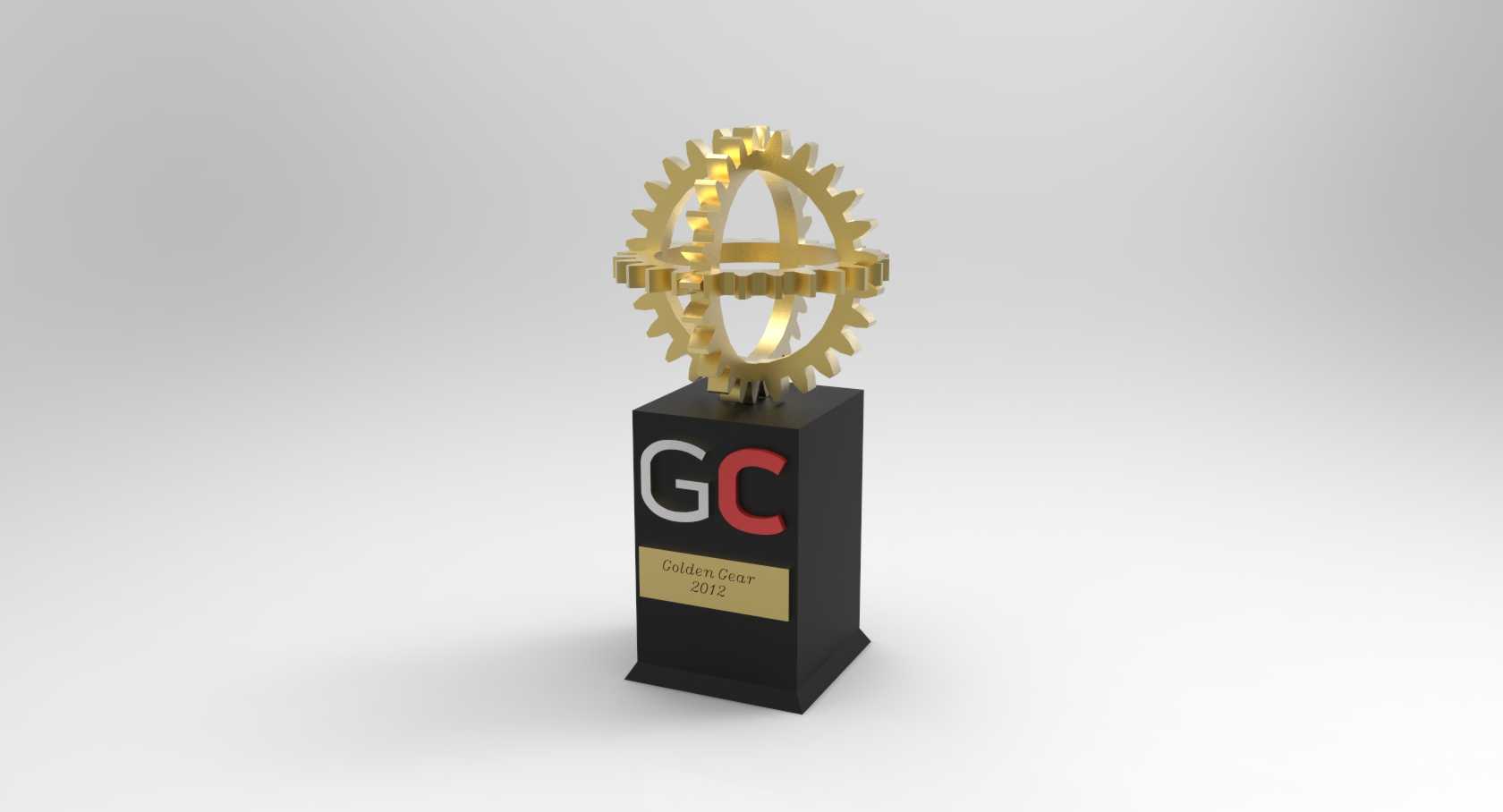

这款纪念奖杯的设计核心围绕工程领域的荣誉表彰场景打造，整体结构分为上部齿轮造型主体与下部基座两部分，适配行业赛事颁奖、工程领域荣誉陈列、企业技术成果展示等多类场景。上部的齿轮环采用正交双环齿轮融合结构，并非单一平面齿轮，两个齿圈呈90度空间交错布置，齿形采用标准渐开线圆柱齿廓，齿顶圆、齿根圆的过渡圆角做了均匀化处理，既保证了视觉上的机械辨识度，也避免了锐边带来的加工与摆放安全隐患，齿部的厚度控制在8mm，既保证金属质感的厚重感，也不会因过厚显得整体臃肿。基座部分采用上窄下宽的棱台结构，底部做了3mm的外扩支撑边，放置时的接触面积更大，抗倾覆能力更强，即使在15度倾斜的台面上也能保持稳定不倾倒，基座正面预留了标识嵌装槽与铭牌安装位，标识嵌装槽采用沉台设计，嵌装后标识表面与基座表面齐平，不会出现凸起剐蹭的问题，下部的黄铜色铭牌位采用内凹结构，可直接激光镌刻相关荣誉信息，无需额外粘贴铭牌。设计过程中优先考虑了不同加工工艺的适配性，上部齿轮结构可采用失蜡铸造后抛光镀金的工艺实现，也可通过金属3D打印直接成型后做表面处理，基座部分可采用黑色亚克力粘接、实木喷漆或者金属板材焊接成型，不同加工方案下的安装边界统一，上部齿轮与基座的连接采用中心定位柱加周向三点粘接的方式，定位柱直径10mm，插入基座深度15mm，连接后整体同轴度误差可控制在0.2mm以内，不会出现上部结构偏斜的问题。整体高度控制在280mm左右，基座底面尺寸为80mm*80mm，摆放时占用的台面空间较小，适合放置在办公桌、荣誉展架、陈列柜等场景，表面处理上齿轮部分做亮面镀金效果，基座做哑光黑处理，两者形成强烈的视觉对比，突出上部齿轮结构的机械属性，也暗合工程领域连接世界、驱动发展的核心内涵，没有多余的冗余装饰结构，所有造型元素都服务于工程主题的表达，结构拆分合理，各部件的壁厚均匀，铸造或打印过程中不会出现壁厚差异过大导致的变形问题，连接结构隐藏在内部，外观无可见的连接螺丝或者拼接缝隙，整体视觉完整性强。
