三杯式透明风杯风速测量装置设计

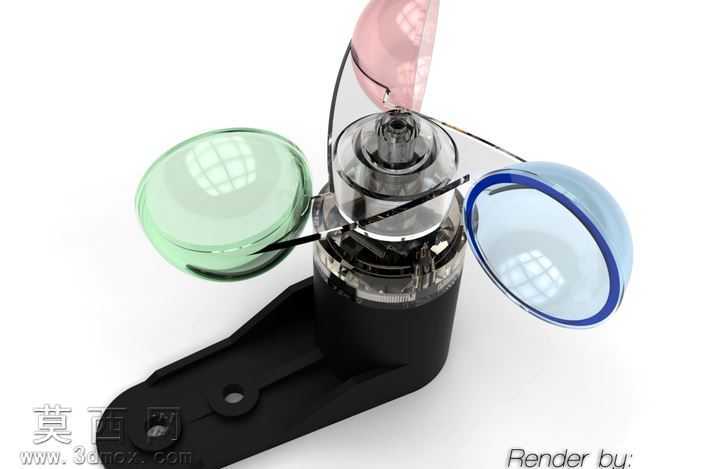

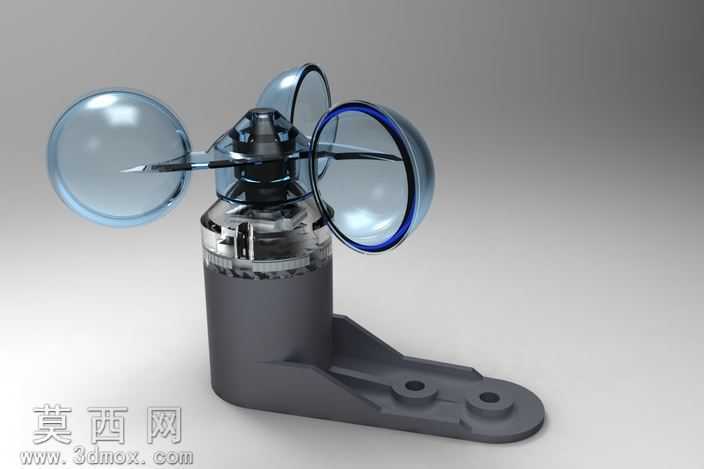

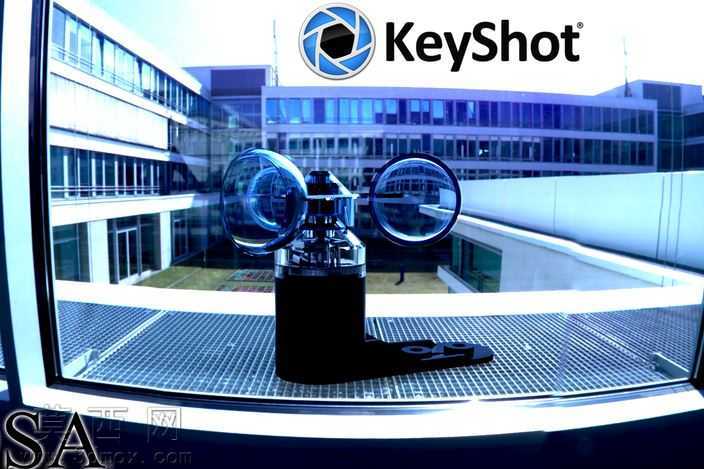

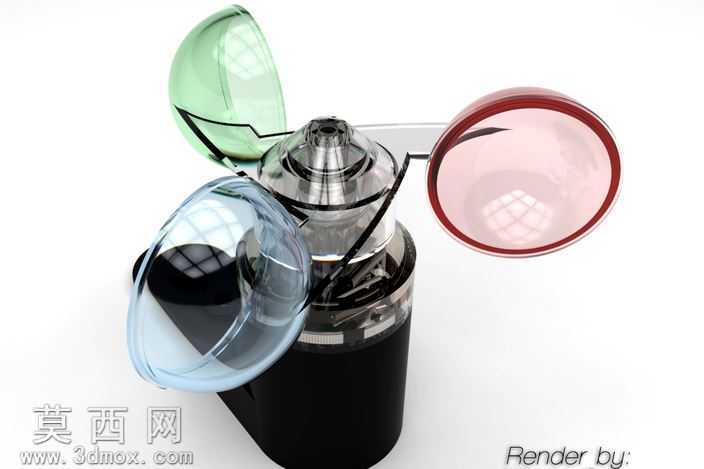

本作品为三杯式风速测量装置的三维设计方案，整体采用经典的三杯回转式结构布局，在三维建模过程中，首先完成核心回转支撑结构的参数化搭建，对中心转轴、轴承配合位、下部主机壳体的装配公差进行了严谨的尺寸约束，确保各部件装配时无干涉、转动顺滑无卡滞。风杯部分采用半球形敞口结构设计，三个风杯沿中心轴呈120度均匀圆周分布，建模时对杯体曲面做了顺滑过渡处理，保证气流作用在杯体上时能够产生稳定的转动力矩，降低风速测量的启动阈值。材质渲染阶段，三个风杯分别采用半透明浅绿、半透明白、半透明蓝的聚碳酸酯材质表现，调整了材质的折射度与粗糙度参数，还原透明工程塑料的通透质感与表面轻微的反光效果；中心回转部件采用镀铬金属材质，通过环境贴图反射模拟金属件的高光与磨砂质感的层次变化；下部主机壳体采用哑光黑色工程塑料材质，对壳体表面的分型线、装配卡扣细节做了精细化建模，还原手持检测设备的工业质感。结构设计上，风杯与中心转轴的连接采用细辐条式支撑结构，在保证结构强度的前提下尽可能降低风阻，减少气流对转动部件的额外干扰；下部壳体内部预留了传感模块、信号处理电路与供电单元的安装空间，壳体边缘做了圆弧倒角处理，提升手持使用的握持舒适度。设计过程中通过三维软件的运动仿真模块验证了风杯在不同风速下的回转平稳性，调整了风杯的重心位置，避免转动时出现偏心抖动的问题，同时对整体结构做了轻量化优化，在保证结构刚性的基础上减少不必要的材料冗余，让装置整体更轻便便携，适合户外移动场景下的风速检测使用。渲染阶段采用了工作室柔光布光方案，通过多盏区域光从不同角度打亮模型，突出透明风杯的通透质感与金属部件的反光细节，背景采用纯白色调突出产品本身，让整体视觉效果清晰展现装置的结构特点与设计细节。
