剖分式滑动轴轴承座三维结构设计

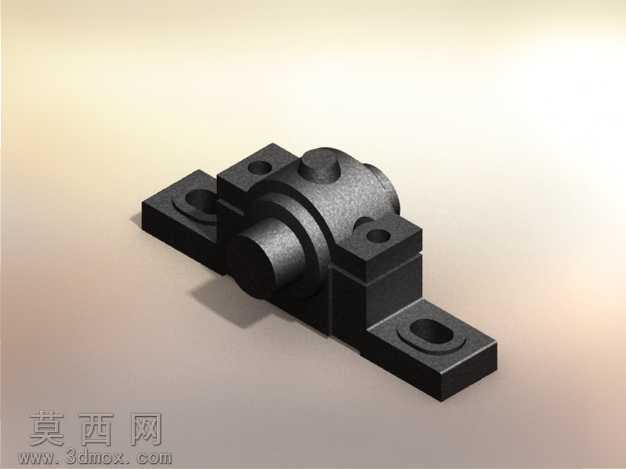

本模型采用SolidWorks2008版本完成全参数化三维建模，整体为对开式滑动轴承座结构，建模过程严格遵循机械设计手册中滑动轴承座的尺寸规范，从底座安装结构到上盖压紧结构均采用自底向上的装配建模思路完成。首先构建底座主体部分，底座采用带安装沉孔的方形支撑底板，底板两侧对称设置螺栓过孔，用于将轴承座整体固定至设备安装基面，底板向上延伸形成下半轴瓦支撑座，支撑座内侧加工出与轴瓦外径匹配的半圆形包容面，保证轴瓦安装后的同轴度精度。随后构建上轴承盖部分，上盖与下座采用止口定位结构，保证上下两部分合模后轴孔的圆度与同轴度，上盖顶部设置注油孔凸台，用于安装润滑脂注油嘴，为内部转动副提供润滑通道。上下座的锁紧结构采用对称布置的双螺栓压紧结构，建模时还原了六角头螺栓、锁紧螺母的完整细节，螺栓穿过上盖安装孔后与下座的螺纹孔配合，通过拧紧螺母实现上下轴瓦对转轴的抱紧力调节，可适配不同间隙要求的转动支撑场景。模型渲染阶段采用哑光灰铸铁材质赋予主体结构，还原铸件表面的细微磨砂质感，螺栓螺母等标准件采用发黑钢材质，金属反光度调整为15%左右，突出紧固件的金属质感，背景采用浅灰色渐变背景，搭配柔和的环境光与主光源从斜上方45度照射，在底座下方投射出柔和的软阴影，清晰展现轴承座的立体结构与装配层次。模型内部结构完整还原了轴瓦的安装位、螺栓的装配间隙、安装孔的沉头深度等细节，所有特征均保留建模参数，可根据实际使用的轴径、安装尺寸需求快速修改参数调整整体规格，适用于传动系统中转轴的径向支撑场景，能够有效降低转轴转动过程中的摩擦阻力，同时承受转轴传递的径向载荷，剖分式的结构设计也便于后期转轴的维护与拆装，无需拆卸轴端的传动部件即可完成轴承的更换与调整。
