独木舟运输拖车带弹簧悬架结构设计

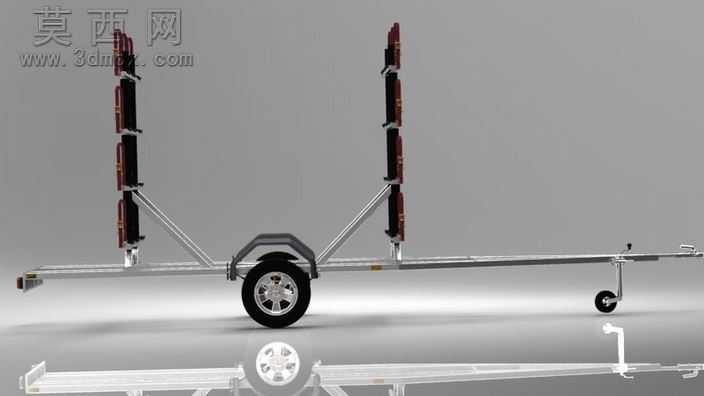

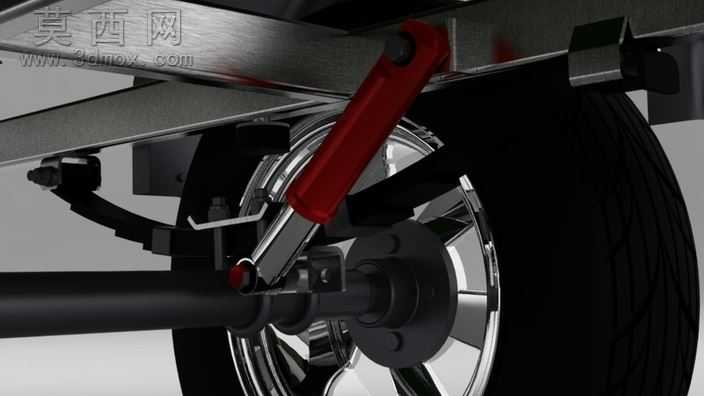

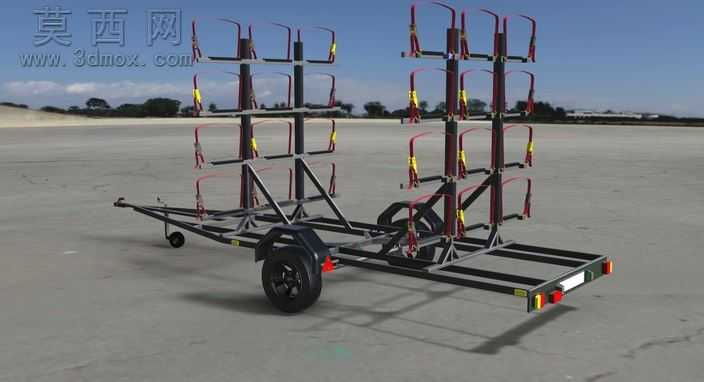

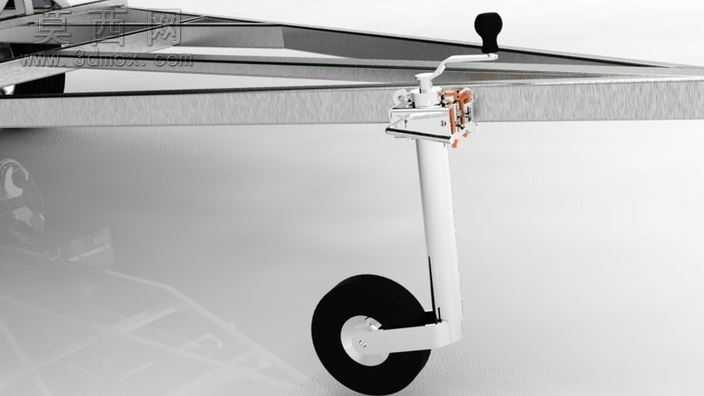

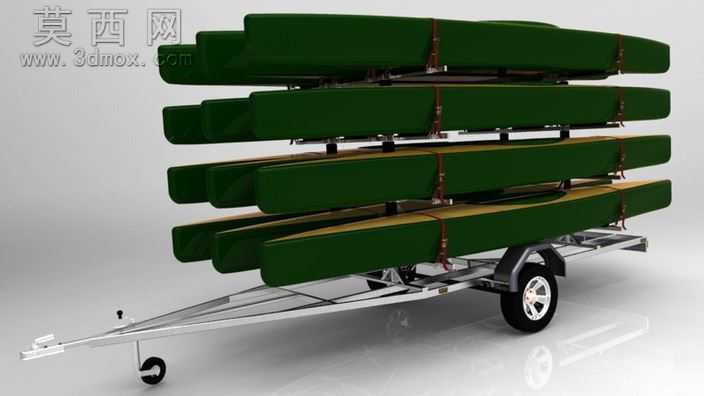

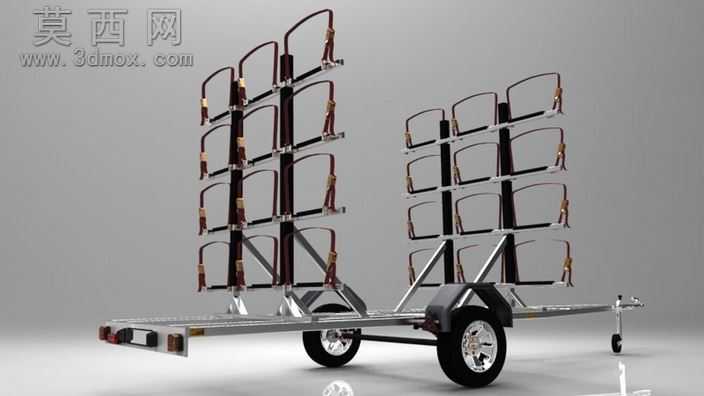

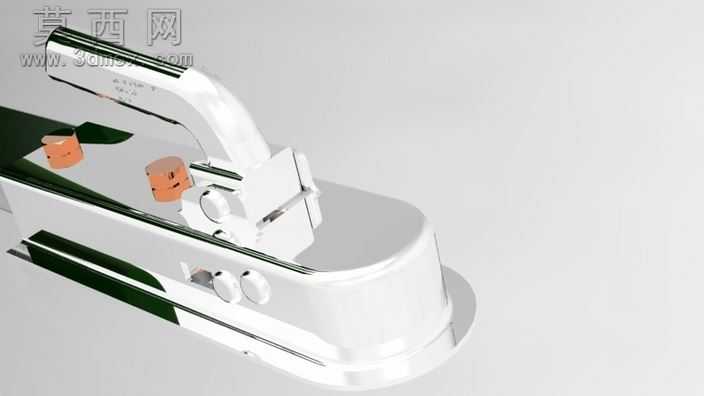

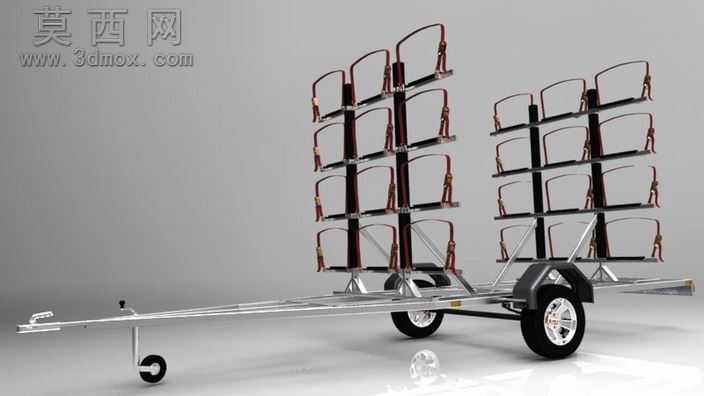

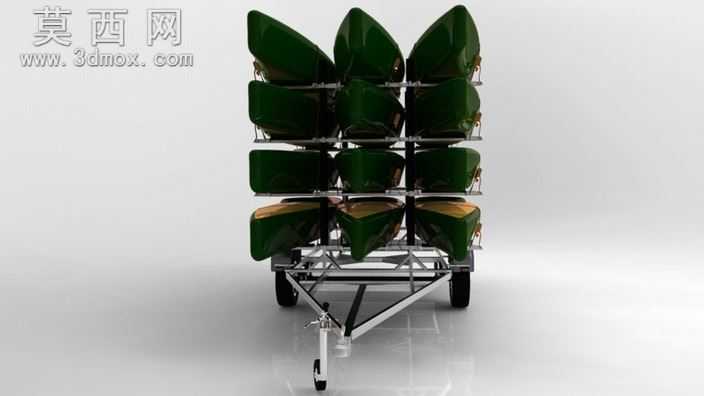

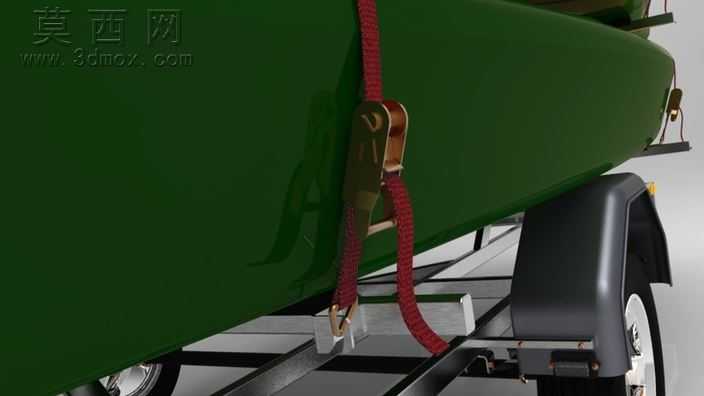

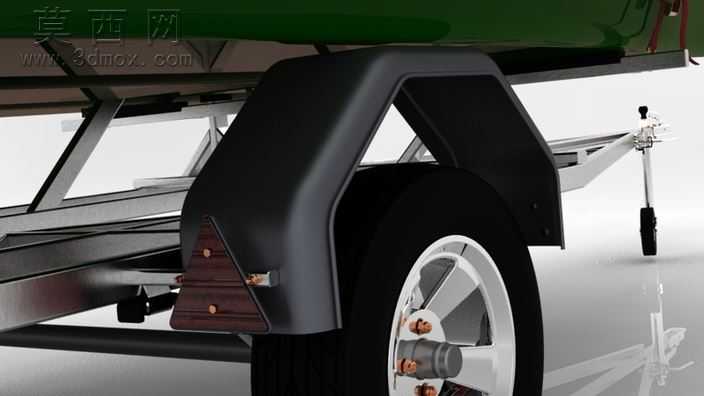

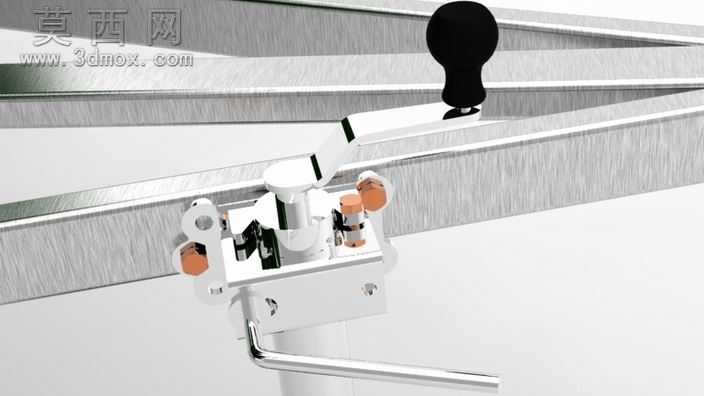

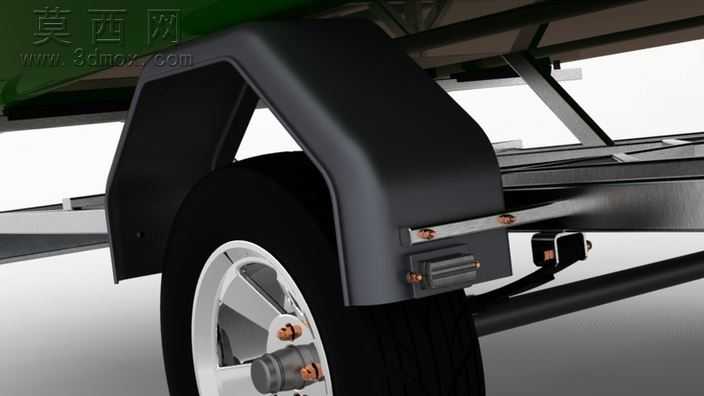

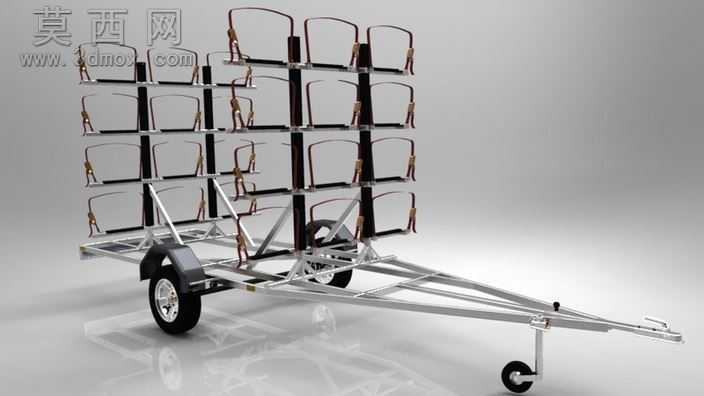

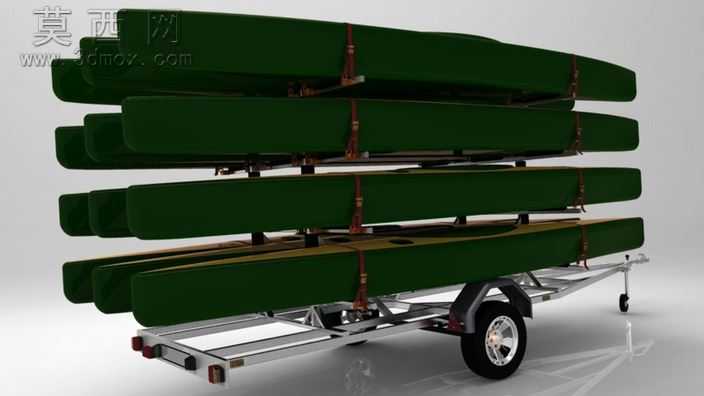

本模型为可同时承载12艘独木舟的小型运输拖车，采用弹簧悬架结构设计，整体建模过程严格遵循实际拖车的工程设计逻辑，在三维建模软件中完成全参数化搭建，从牵引架主体到悬架组件、轮组、载物架均按照真实尺寸比例构建，保证各部件装配关系准确无干涉。建模阶段首先完成镀锌钢材质牵引主梁的结构绘制，采用矩形截面型材搭建主承载框架，牵引端设置导向轮与牵引连接结构，方便与牵引车辆对接以及场地内短距离移位操作。悬架部分采用钢板弹簧搭配阻尼减震的结构设计，建模时还原了弹簧片的层叠结构、吊耳连接位、轮毂安装座的细节，匹配对应规格的轮胎与轮辋模型，轮胎表面还原真实胎纹细节，轮毂采用金属亮面材质渲染，还原真实车轮的视觉效果。载物架部分采用分层式设计，共设置四层承载位，每层可固定3艘独木舟，建模时还原了绑带固定位的结构细节，载物架横梁采用轻量化铝合金型材结构，在保证承载强度的同时降低整车自重。渲染阶段针对不同部件匹配对应材质：主框架采用镀锌金属哑光材质，弹簧悬架采用发黑弹簧钢材质，独木舟外壳采用深绿色哑光玻璃钢材质，船身内部采用浅木色材质模拟实木舟体质感，绑带采用深棕色织物质感，地面采用高反光白色地面搭配环境光影，渲染出的效果图清晰展现整车的结构布局与承载状态。设计过程中严格核对各项技术参数，保证悬架额定载荷、整车承载能力、轮辋轮胎规格均符合设计要求，各部件的连接位置、活动间隙均按照实际拖车的装配公差设置，模型可用于拖车结构设计参考、专用运输装备方案展示、相关课程的结构教学演示，完整还原了小型运输拖车从牵引结构、行走悬架到载物固定系统的全部结构细节，分层建模的方式也方便后续对各部件进行参数调整与结构优化。
