复杂钢结构支撑屋顶框架结构设计

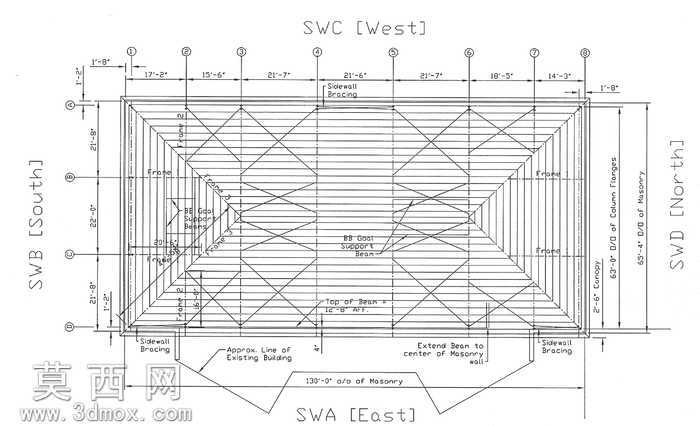

本作品为复杂钢结构支撑屋顶的三维结构设计，建模过程严格遵循建筑钢结构设计规范，先基于平面定位轴线搭建整体基准框架，精准标定东西南北四个方位的边界尺寸与轴线间距，确保各榀桁架的定位偏差控制在工程允许范围内。建模时优先搭建主受力脊线构件，按照四坡屋顶的坡面坡度逐段生成主钢梁构件，每段钢梁的截面参数匹配对应受力区段的荷载要求，屋脊位置的交汇构件做了节点加强处理，避免应力集中引发的结构隐患。次支撑构件按照平面投影的菱形交叉布局逐一生成，所有斜向支撑的两端均与主框架钢梁做刚性连接处理，节点位置预留螺栓连接孔位，还原真实钢结构的装配逻辑。材质配置上，所有钢构件统一赋予Q235结构钢材质，调整材质的金属粗糙度与反光参数，清晰区分构件表面的防锈涂层与金属基材质感，不同受力等级的构件通过细微的色差做区分，方便快速识别主承力结构与辅助支撑结构。设计过程中重点优化了支撑体系的传力路径，将屋面荷载通过交叉斜撑均匀传导至四周的边梁与柱顶支撑位置，针对坡面转折处的异形交汇节点，做了专项的构件衔接设计，避免多构件交汇时出现的干涉问题，同时保证节点处的力流传递顺畅。整体模型完整还原了四坡屋顶钢结构的全部构件排布，包含边梁、屋脊主梁、坡面斜梁、交叉支撑、柱顶连接段等全部结构部件，所有构件的长度、角度、连接位置均与平面施工图纸一一对应，可用于钢结构施工交底、结构受力模拟验证、装配式构件拆分等场景，建模时对重复排布的支撑构件做了参数化阵列处理，调整轴线间距或坡面角度时可快速更新整体模型，提升后续方案调整的效率。
