斯登MKII1942型枪机螺栓三维建模

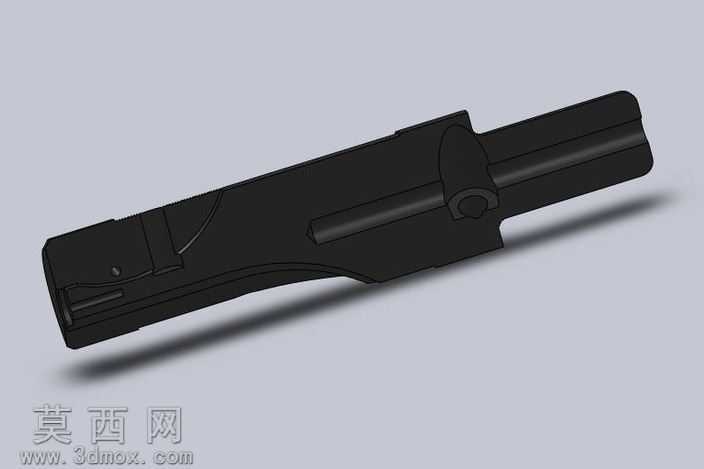

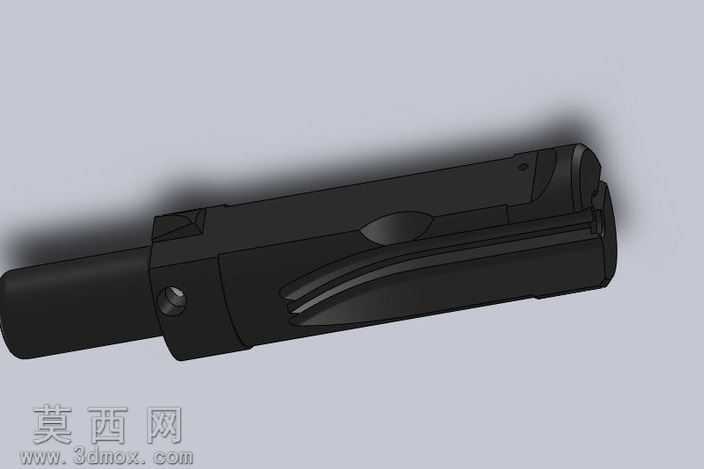

本模型为斯登MK II 1942型枪械配套的专用枪机螺栓三维建模成果，整体采用SolidWorks软件完成全参数化建模流程，建模过程严格参照该型枪械枪机螺栓的实物测绘尺寸进行1:1比例还原，确保各部分结构尺寸与实物保持一致。建模初始阶段首先梳理该零件的功能逻辑：作为斯登冲锋枪的核心闭锁击发部件，该螺栓需要承担推弹上膛、闭锁击发、退壳抛壳的多重功能，因此建模时优先搭建主体长杆基体，通过拉伸凸台命令生成螺栓的核心杆身结构，再对杆身前端的推弹面、击针安装位进行精准切除，保证推弹端面的平面度与击针孔的同轴度符合枪械零件的装配公差要求。针对螺栓侧面的抛壳挺让位槽、拉机柄配合滑槽，采用扫描切除命令完成曲面结构构建，槽体的过渡圆角、滑槽的导向斜度均按照实物的工艺特征进行还原，避免出现生硬的直角结构影响后续装配模拟。模型侧面的定位销孔采用异形孔向导命令生成，精准还原销孔的沉头结构与深度参数，保证与枪机框定位销的配合精度。外观渲染阶段采用哑光黑色金属材质，模拟该零件实物表面的磷化处理质感，调整材质的粗糙度参数至0.6左右，还原军用枪械零件的哑光磨砂效果，同时在零件的棱边位置添加0.1mm的微小倒角，模拟实际机加工过程中的去毛刺工艺特征，避免模型出现过于锐利的虚假棱边。建模过程中对零件的各功能面进行了分层命名管理，将推弹面、击针配合面、滑槽导向面、销孔定位面分别归入不同的特征组，方便后续进行装配干涉检查与工程图导出。整体模型未对零件结构进行简化处理，所有的工艺凹槽、定位凹点、配合斜面均完整还原，既可以用于枪械结构原理的教学演示，也可作为机械结构设计中异形长杆类紧固件的设计参考，模型的特征树保留完整的建模步骤，所有参数均可编辑调整，方便使用者根据需求修改尺寸参数衍生不同规格的同类零件模型。
