桨叶干燥机三维结构设计模型

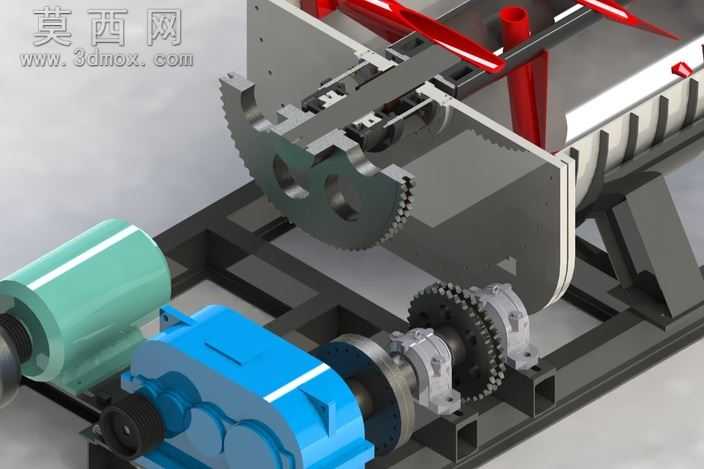

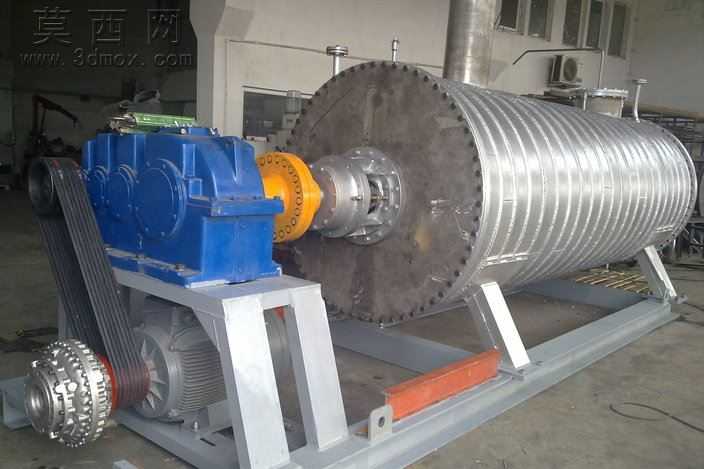

本模型为桨叶干燥机的完整三维结构设计，建模过程严格遵循工业干燥设备的实际设计规范，对设备的核心功能模块进行了1:1比例的参数化还原。建模阶段首先完成整体机架的搭建，采用型钢焊接框架的结构形式，精准还原了机架的承重梁排布、安装基准面定位，为后续各功能部件的装配提供了准确的定位基准。传动系统部分完整还原了驱动电机、减速装置、链传动组件、主轴传动齿轮的配合关系，对齿轮的齿形参数、链轮的节距、减速机的安装接口都做了精细化建模，清晰呈现了动力从电机输出到桨叶主轴的完整传递路径。核心干燥腔体部分，还原了夹套式腔体的双层结构，以及腔体内部交错排布的楔式空心桨叶结构，桨叶与主轴的连接方式、桨叶的曲面形态都按照实际工作工况设计，既保证了搅拌过程中对物料的剪切、翻动效果，也还原了桨叶内部通热媒的空心结构特征。渲染阶段针对不同部件赋予了贴合实际工业场景的材质：驱动电机采用哑光绿的铸铁漆面材质，减速箱采用亮蓝色工业烤漆材质，传动齿轮、链轮等传动件做了金属镀锌的质感处理，机架采用深灰色哑光钢材材质，腔体部分采用不锈钢拉丝质感，不同材质的区分清晰展现了各部件的功能属性，同时通过光影渲染突出了部件间的装配层次。设计过程中充分考虑了设备的实际装配逻辑，所有部件的连接螺栓、轴承座、密封组件都做了对应建模，完整呈现了设备从驱动端到工作腔体的装配关系，能够直观展现桨叶干燥机低速搅拌、传导式加热的工作原理，模型结构严谨，细节还原度高，可用于干燥设备的结构参考、教学演示以及方案展示使用。
