商业印刷气垫内塞弗扭转网垫结构

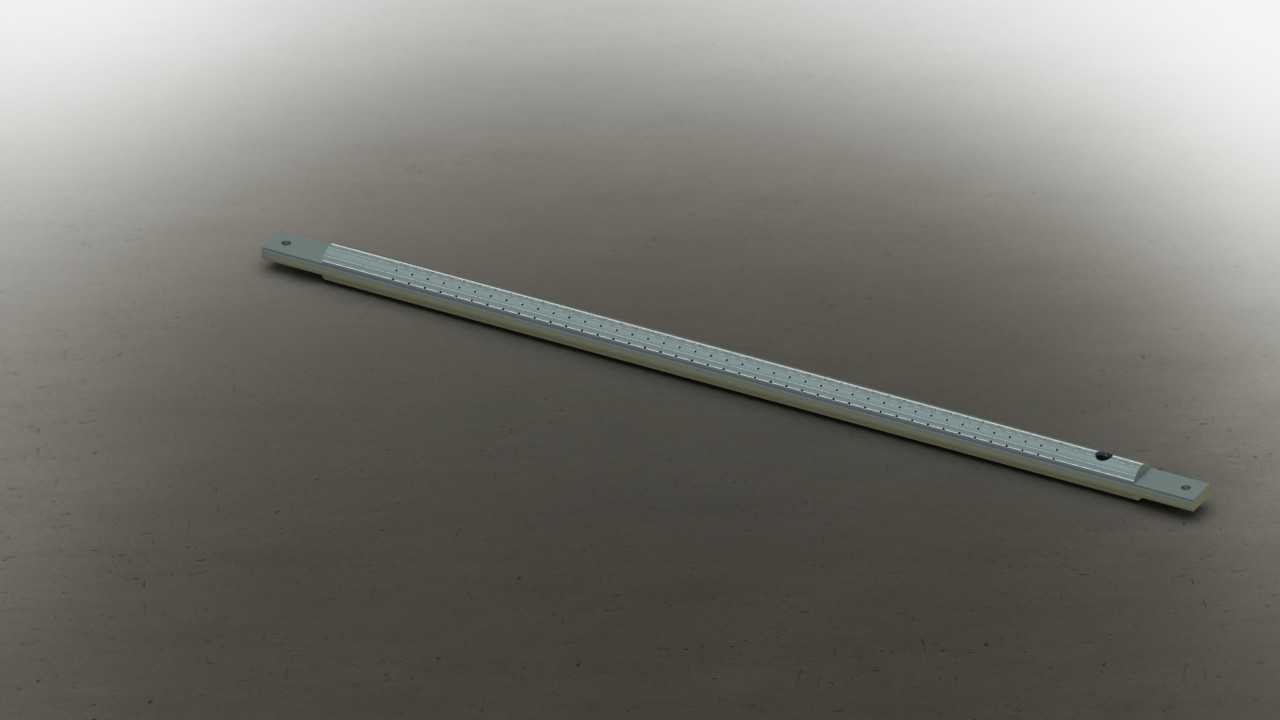

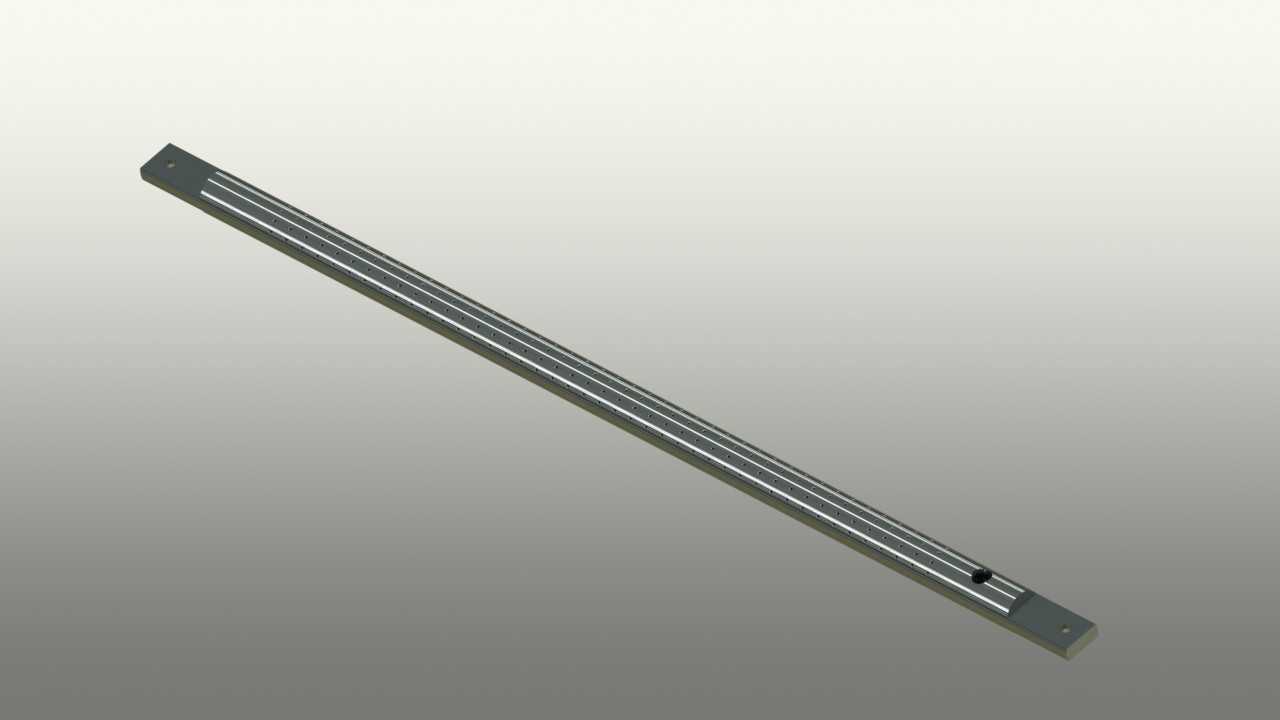

　　该部件应用于商业轮转印刷设备的输纸单元，核心作用是在纸张高速输送过程中，通过气垫支撑效应减少纸面与输送导轨的硬摩擦，同时依托自身扭转结构适配不同克重纸张的走纸张力，避免薄纸起皱、厚纸卡顿的常见印刷故障。从结构设计逻辑来看，整体采用长条形薄壁型材作为基体，沿长度方向均匀排布细密的通气槽孔，槽孔的开孔角度经过反复校核，确保压缩空气喷出后能在纸面下方形成厚度均匀的稳定气膜，气膜厚度控制在0.15-0.3mm区间，既可以托举80-350g/㎡的铜版纸、胶版纸、卡纸等常用印刷基材，又不会因气流量过大导致纸张飘移错位。部件两端设计有带定位孔的安装端耳，安装时可通过M3沉头螺钉固定在输纸台的导轨安装槽内，安装基准面的平面度公差控制在0.

　　02mm以内，保证整根网垫安装后无翘曲变形，气膜支撑面与走纸平面的平行度偏差不超过0.05mm，避免局部气膜压力不均引发的走纸偏斜。基体侧面预留的微调定位点，可配合设备上的调节螺钉实现整体高度的微幅调整，调整行程为2mm，适配不同厚度纸张的走纸间隙需求。设计过程中重点考量了长期使用的耐磨性能，基体表面做硬质阳极氧化处理，表面硬度达到HV400以上，可耐受高速走纸过程中纸面纸粉、填料的长期摩擦，减少维护更换频次。通气槽的截面采用梯形设计，槽口宽度0.8mm，槽底宽度1.2mm，既保证通气流量充足，又能避免纸粉、纸屑落入槽内造成气路堵塞，日常维护时仅需用压缩空气从背面吹扫即可清理槽孔内的杂物。部件的扭转结构设置在靠近中段的位置，

　　通过局部的弹性形变抵消纸张输送过程中产生的横向应力，避免长条形部件在长期交变应力作用下出现弯曲变形，延长部件的使用寿命。在实际印刷生产场景中，该类网垫通常成组排布在输纸台的走纸路径上，相邻网垫的间距根据印刷幅面调整，四开印刷设备通常排布6-8根，对开设备排布10-12根，全张设备排布14-16根，所有网垫的气膜压力保持一致，确保整幅纸张受力均匀，在高速印刷（时速可达15000张/小时）状态下依然能保持走纸平稳，套印精度控制在0.01mm以内，满足商业印刷对高精度套印的工艺要求。
